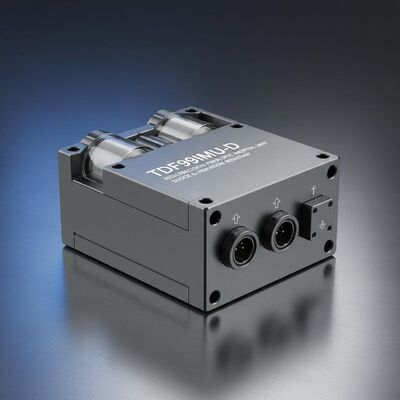

गुणवत्ता उच्च परिशुद्धता TDF99IMU-D फाइबर ऑप्टिक जड़ता इकाई उच्च झटके और कंपन प्रतिरोध और छोटे आकार के साथ फैक्टरी

उच्च परिशुद्धता TDF99IMU-D फाइबर ऑप्टिक जड़ता इकाई उच्च झटके और कंपन प्रतिरोध और छोटे आकार के साथ

Name: उच्च परिशुद्धता TDF99IMU-D फाइबर ऑप्टिक जड़ता इकाई उच्च झटके और कंपन प्रतिरोध और छोटे आकार के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG99IMU0

उत्पत्ति का स्थान: चीन

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

उत्पाद सारांश

0.005°/h जाइरो स्थिरता, ±20g एक्सेलेरोमीटर रेंज और असाधारण शॉक/कंपन प्रतिरोध के साथ उच्च परिशुद्धता फाइबर ऑप्टिक IMU। यूएवी, मिसाइलों और टॉरपीडो सहित सैन्य अनुप्रयोगों के लिए प्रमाणित। 8-पॉइंट कंपन कटौती और मजबूत -40°C से 60°C परिचालन सीमा के साथ कॉम्पैक्ट डिज़ाइन।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई

,

उच्च आघात एवं कंपन प्रतिरोध जड़त्वीय मापन इकाई

,

छोटे आकार का आईएमयू

उत्पाद वर्णन

उच्च परिशुद्धता TDF99IMU-D फाइबर ऑप्टिक जड़ता इकाई

अत्याधुनिक फाइबर ऑप्टिक जड़ता माप इकाई, जो अत्यधिक औद्योगिक और रक्षा अनुप्रयोगों के लिए असाधारण सदमे और कंपन प्रतिरोध के साथ है।

उत्पाद का अवलोकन

यह कॉम्पैक्ट फाइबर ऑप्टिक जड़ता इकाई छोटे आकार, हल्के डिजाइन, कम बिजली की खपत, और उच्च सटीकता है। आठ बिंदु कंपन में कमी के साथ,यह चरम प्रभाव और कंपन वातावरण का सामना करता है. मानव रहित प्लेटफार्मों, टारपीडो प्रणालियों, और भूमि/हवा/मिसाइल हथियार प्लेटफार्मों पर शुद्ध स्ट्रैपडाउन अनुप्रयोगों के लिए आदर्श है, जिन्हें कॉम्पैक्ट, उच्च-सटीक जड़ता माप की आवश्यकता होती है।

प्रदर्शन विनिर्देश

घटक	पैरामीटर	विनिर्देश
जिरोस्कोप प्रदर्शन	शून्य पूर्वाग्रह स्थिरता (100s)	0.005°/घंटा
	शून्य पूर्वाग्रह स्थिरता (10s)	0.01°/घंटा
	चर तापमान शून्य पूर्वाग्रह	0.02°/घंटा
	पूर्ण तापमान पैमाने कारक	≤ 150 पीपीएम
	यादृच्छिक चलना गुणांक	0.001°/घंटा
	इनपुट रेंज	400°/सेकंड
त्वरकमीटर प्रदर्शन	विचलन मासिक त्रुटि	20μg
	शून्य पूर्वाग्रह तापमान संवेदनशीलता	20μg/°C
	स्केल कारक मासिक त्रुटि	20 पीपीएम
	स्केल कारक तापमान संवेदनशीलता	20 पीपीएम/°C
	इनपुट रेंज	±20 ग्राम
प्रणाली की विशेषताएं	ऑपरेटिंग तापमान	-40°C से 60°C तक
	भंडारण तापमान	-45°C से 70°C तक
	विद्युत आपूर्ति	18-36V सीसी
	बिजली की खपत	≤15W (स्टार्टअप ≤25W)

संचार प्रोटोकॉल

डिबग डेटा आउटपुट 460800 बाउड दर पर 8 डेटा बिट्स, 1 स्टॉप बिट, कोई समता, और एलएसबी-पहले संचरण के साथ काम करता है। प्रोटोकॉल में आईएमयू कच्चे डेटा, उपयोगकर्ता कमांड, उपग्रह नेविगेशन रिकॉर्ड,और नेविगेशन के परिणाम.

बाइट	सामग्री	प्रकार	विवरण
१-२	फ्रेम हेडर	चार्	0x5A, 0x54
3	फ्रेम की लंबाई	चार्	0x1E
4	फ्रेम आईडी	चार्	0x04
5-8	फ्रेम संख्या	इंट	200 हर्ट्ज का संचय
9-11	एक्स एक्सेलेरोमीटर	char*3	नोट 1 देखें
12-14	Y त्वरकमापक	char*3
15-17	Z त्वरकमापक	char*3
18-20	एक्स जिरोस्कोप	char*3	नोट 2 देखें
21-23	Y जिरोस्कोप	char*3
24-26	Z जिरोस्कोप	char*3
२७-३३	आरक्षित	char/int/short
34	चेकसम		कुल बाइट्स 4-33

डाटा प्रोसेसिंग नोट्स

नोट 1 - गति वृद्धिः5ms त्वरकमीटर आउटपुट पूरे अंक गोल करने और [0,1e7] तक सीमित सीमा के माध्यम से संसाधित किया जाता है, अंतिम 3 बाइट प्रसारित करता है।

नोट 2 - कोण वृद्धिः5 एमएस जिरोस्कोप आउटपुट को पूर्णांक गोल करने और [0,1e7] तक सीमित सीमा के माध्यम से संसाधित किया जाता है, अंतिम 3 बाइट प्रसारित करता है।

विद्युत इंटरफेस

बाहरी इंटरफेस में पावर, RS422 संचार और JY27496E17E42PN-H सॉकेट के माध्यम से 100Mbps ईथरनेट शामिल हैं।

पिन	संबंध	संकेत का नाम	विशेषताएं
39,40	बाहरी शक्ति	पीसीएस पावर पॉजिटिव	24V
41,42	पावर ग्राउंड	पीसीएस पावर ग्राउंड	पावर ग्राउंड
5	200 हर्ट्ज आउटपुट	IMU_TX1+	आईएमयू डेटा आउटपुट सकारात्मक
6	200 हर्ट्ज आउटपुट	IMU_TX1-	आईएमयू डेटा आउटपुट नकारात्मक
9	तालमेल	IMU_SYN+	आईएमयू सिंक सिग्नल सकारात्मक
10	तालमेल	IMU_SYN-	आईएमयू सिंक सिग्नल नकारात्मक

भौतिक विनिर्देश

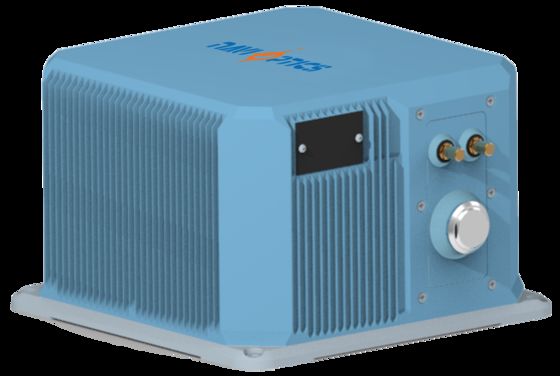

उच्च परिशुद्धता TDF99IMU-D फाइबर ऑप्टिक जड़ता इकाई उच्च झटके और कंपन प्रतिरोध और छोटे आकार के साथ 0

आयाम: 188 मिमी * 188 मिमी * 1215 मिमी (± 1 मिमी, कनेक्टरों को छोड़कर)
वजनः ≤ 4.7kg
