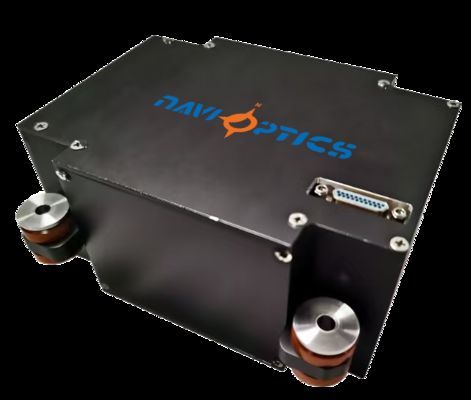

TDF42IMU0 फाइबर ऑप्टिक जड़ता इकाई TDF42IMU0 फाइबर ऑप्टिक जड़ता इकाई कॉम्पैक्ट आकार, हल्के निर्माण, कम बिजली की खपत और उच्च परिशुद्धता प्रदर्शन प्रदान करती है।महत्वपूर्ण प्रभाव और कंपन के साथ मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया, यह इकाई टारपीडो प्रणालियों, भूमि/हवाई हथियारों, मिसाइल प्लेटफा...
| पैरामीटर | विनिर्देश | मूल्य |
|---|---|---|
| शून्य पूर्वाग्रह स्थिरता (100s) | शून्य पूर्वाग्रह स्थिरता | 0.05°/घंटा |
| शून्य पूर्वाग्रह स्थिरता (10s) | शून्य पूर्वाग्रह स्थिरता | 0.1°/घंटा |
| चर तापमान शून्य पूर्वाग्रह | स्थिरता | 0.1°/घंटा |
| पैमाना कारक | पूर्ण तापमान स्केल कारक | ≤ 200 पीपीएम |
| यादृच्छिक चलना गुणांक | अन्य संकेतक | 0.01°/घंटा |
| इनपुट रेंज | कोणीय दर माप | 400°/सेकंड |
| पैरामीटर | विनिर्देश | मूल्य |
|---|---|---|
| विचलन मासिक त्रुटि | विचलन व्यापक त्रुटि | 50μg |
| शून्य पूर्वाग्रह तापमान संवेदनशीलता | शून्य पूर्वाग्रह संकेतक | 50μg/°C |
| स्केल कारक मासिक त्रुटि | पैमाना कारक व्यापक त्रुटि | 50 पीपीएम |
| स्केल कारक तापमान संवेदनशीलता | स्केल कारक तापमान संवेदनशीलता | 50 पीपीएम/°C |
| इनपुट रेंज | त्वरण माप | ±20 ग्राम |
| पिन | कनेक्टिविटी | संकेत का नाम | सिग्नल विशेषताएं |
|---|---|---|---|
| 1,14 | बाहरी बिजली आपूर्ति | पीसीएस पावर सप्लाई सकारात्मक | 24V |
| 2,15 | पीसीएस पावर सप्लाई ग्राउंड | पावर ग्राउंड | - |
| 10 | 200 हर्ट्ज सिग्नल आउटपुट | IMU_TX1+ | आईएमयू डेटा आउटपुट सकारात्मक |
| 9 | 200 हर्ट्ज सिग्नल आउटपुट | IMU_TX1- | आईएमयू डेटा आउटपुट नकारात्मक |
| 7 | समन्वयन संकेत | IMU_SYN+ | आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक |
| 6 | समन्वयन संकेत | IMU_SYN- | आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक |
| एस एन | अर्थ | डेटा प्रकार | लम्बाई | विवरण |
|---|---|---|---|---|
| 1-4 | पैकेट हेडर | हस्ताक्षरित नहीं int | 4 बाइट्स | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | पैकेट संख्या | हस्ताक्षरित नहीं int | 4 बाइट्स | आईएमयू आंतरिक गणना मूल्य |
| 9-12 | एक्स जिरोस्कोप डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | कोण वृद्धि (डिग्री) |
| 13-16 | Y जिरोस्कोप डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | कोण वृद्धि (डिग्री) |
| 17-20 | Z जिरोस्कोप डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | कोण वृद्धि (डिग्री) |
| 21-24 | एक्स एक्सेलेरोमीटर डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | गति वृद्धि (m/s) |
| 25-28 | Y एक्सेलेरोमीटर डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | गति वृद्धि (m/s) |
| 29 से 32 | Z एक्सेलेरोमीटर डेटा | एकल परिशुद्धता फ्लोटिंग बिंदु | 4 बाइट्स | गति वृद्धि (m/s) |
| 33-34 | एक्स एक्सेलेरोमीटर तापमान | हस्ताक्षरित नहीं int | 2 बाइट्स | तापमान माप |
| 35 | आईओ1 पल्स काउंटिंग | हस्ताक्षरित नहीं int | 1 बाइट | - |
| 36 | IO2 पल्स काउंटिंग | हस्ताक्षरित नहीं int | 1 बाइट | - |
| 37 | चिह्न की स्थिति | हस्ताक्षरित नहीं int | 1 बाइट | - |
| 38 | चेकसम | हस्ताक्षरित नहीं int | 1 बाइट | बाइट्स का योग 1-37 |
