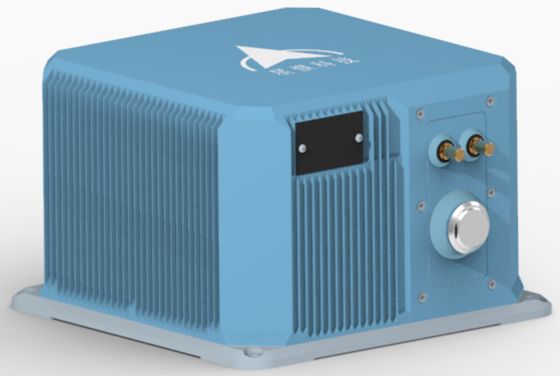

गुणवत्ता गतिशील माप के लिए उच्च सटीकता और हल्के वजन के साथ छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई फैक्टरी

गतिशील माप के लिए उच्च सटीकता और हल्के वजन के साथ छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई

Name: गतिशील माप के लिए उच्च सटीकता और हल्के वजन के साथ छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG99IMU

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी, टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

उत्पाद सारांश

छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई यह कॉम्पैक्ट, हल्के फाइबर ऑप्टिक जड़ता इकाई कम बिजली की खपत के साथ उच्च परिशुद्धता प्रदान करता है।यह उच्च प्रभाव और उच्च कंपन वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है. शुद्ध स्ट्रैपडाउन अनुप्रयोगों के लिए आदर्श, यह अगली पीढ़ी के मानव रहित प्लेटफार्...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

छोटा फाइबर ऑप्टिक जड़त्वीय इकाई

,

उच्च सटीकता आईएमयू सेंसर

,

हल्का जड़त्वीय मापन इकाई

शून्य पूर्वाग्रह स्थिरता (100):

0.005 °/घंटा

शून्य पूर्वाग्रह स्थिरता (10):

0.01 °/घंटा

परिवर्तनीय तापमान शून्य पूर्वाग्रह स्थिरता:

0.02 °/घंटा

पूर्ण तापमान पैमाने कारक:

≤150पीपीएम

रैंडम वॉक गुणांक:

0.001 °/घंटा

इनपुट रेंज:

400 °/s

उत्पाद वर्णन

छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई

यह कॉम्पैक्ट, हल्के फाइबर ऑप्टिक जड़ता इकाई कम बिजली की खपत के साथ उच्च परिशुद्धता प्रदान करता है।यह उच्च प्रभाव और उच्च कंपन वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है. शुद्ध स्ट्रैपडाउन अनुप्रयोगों के लिए आदर्श, यह अगली पीढ़ी के मानव रहित प्लेटफार्मों, पानी के नीचे / टारपीडो प्रणालियों, और भूमि, हवाई,और मिसाइल हथियारों के प्लेटफार्मों के लिए जिनकी आवश्यकता होती है लघु लेकिन उच्च परिशुद्धता वाली जड़ता प्रौद्योगिकी.

प्रमुख विशेषताएं

कम बिजली की खपत के साथ कॉम्पैक्ट, हल्के डिजाइन
उच्च परिशुद्धता फाइबर ऑप्टिक प्रौद्योगिकी
उच्च प्रभाव वाले वातावरण के लिए आठ-बिंदु कंपन शमन
शुद्ध स्ट्रैपडाउन अनुप्रयोगों के लिए उपयुक्त
कोणीय और रैखिक गति का गतिशील माप
अगली पीढ़ी के मानव रहित प्लेटफार्मों के साथ संगत

प्रदर्शन विनिर्देश

जिरोस्कोप प्रदर्शन

प्रदर्शन सूचक	विनिर्देश	मूल्य
शून्य पूर्वाग्रह स्थिरता (100s)	शून्य पूर्वाग्रह स्थिरता	0.005°/घंटा
शून्य पूर्वाग्रह स्थिरता (10s)	शून्य पूर्वाग्रह स्थिरता	0.01°/घंटा
चर तापमान शून्य पूर्वाग्रह	शून्य पूर्वाग्रह स्थिरता	0.02°/घंटा
पैमाना कारक	पूर्ण तापमान पैमाने कारक	≤ 150 पीपीएम
यादृच्छिक चलना गुणांक	अन्य संकेतक	0.001°/घंटा
इनपुट रेंज	अन्य संकेतक	400°/सेकंड

त्वरकमीटर प्रदर्शन

प्रदर्शन सूचक	विनिर्देश	मूल्य
विचलन मासिक व्यापक त्रुटि	विचलन सूचकांक	20μg
शून्य पूर्वाग्रह तापमान संवेदनशीलता	शून्य पूर्वाग्रह सूचक	20μg/°C
स्केल कारक मासिक व्यापक त्रुटि	पैमाना कारक	20 पीपीएम
स्केल कारक तापमान संवेदनशीलता	पैमाना कारक	20 पीपीएम/°C
इनपुट रेंज	रेंज इंडिकेटर	±20 ग्राम

इकाई की विशेषताएं

श्रेणी	विनिर्देश	मूल्य	नोट्स
पर्यावरणीय प्रदर्शन	ऑपरेशन तापमान	-40°C-60°C
पर्यावरणीय प्रदर्शन	भंडारण तापमान	-45°C ∼70°C
सामान्य आवश्यकताएं	विद्युत आपूर्ति	18 ¢ 36V ((DC)
सामान्य आवश्यकताएं	स्थिर बिजली खपत	≤15W	स्टार्टअप बिजली की खपत ≤ 25W

विद्युत इंटरफेस

पिन	कनेक्टिविटी	संकेत का नाम	सिग्नल विशेषताएं
39,40	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई सकारात्मक	24V
41,42	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई ग्राउंड	पावर ग्राउंड
5	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1+	आईएमयू डेटा आउटपुट सकारात्मक
6	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1-	आईएमयू डेटा आउटपुट नकारात्मक
9	समन्वयन संकेत	IMU_SYN+	आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक
10	समन्वयन संकेत	IMU_SYN-	आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक

संरचनात्मक रूप और आयाम

गतिशील माप के लिए उच्च सटीकता और हल्के वजन के साथ छोटे आकार TDFG99IMU फाइबर ऑप्टिक जड़ता इकाई 0
