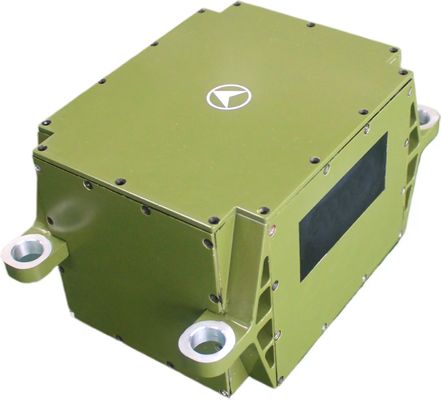

बड़े प्रभाव और कंपन वातावरण के लिए छोटे आकार उच्च परिशुद्धता TDL45IMU लेजर जड़ता इकाई

Name: बड़े प्रभाव और कंपन वातावरण के लिए छोटे आकार उच्च परिशुद्धता TDL45IMU लेजर जड़ता इकाई
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDL45IMU

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी, टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

TDL45IMU0 Laser Inertial Unit.pdf

PDF

उत्पाद सारांश

छोटे आकार उच्च परिशुद्धता TDL45IMU लेजर जड़ता इकाई यह कॉम्पैक्ट लेजर जड़ता इकाई छोटे आकार, हल्के वजन, कम बिजली की खपत, और उच्च सटीकता के साथ असाधारण प्रदर्शन प्रदान करती है।यह उच्च-प्रभाव का सामना करता है, उच्च कंपन वातावरण और विभिन्न मानव रहित प्लेटफार्मों और हथियार प्रणालियों के लिए शुद्ध स्ट्रैपड...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

छोटे उच्च परिशुद्धता TDL45IMU जड़ता इकाई

,

लेजर जड़ता इकाई बड़ी प्रभाव प्रतिरोधी

,

आईएमयू माप इकाई बड़ी कंपन प्रूफ

शून्य पूर्वाग्रह स्थिरता (100):

0.01 °/घंटा

शून्य पूर्वाग्रह पुनरावर्तनीयता:

0.005 °/घंटा

पूर्ण तापमान पैमाने कारक:

≤5पीपीएम

रैंडम वॉक गुणांक:

0.002 °/घंटा

इनपुट रेंज:

400 °/s

उत्पाद वर्णन

छोटे आकार उच्च परिशुद्धता TDL45IMU लेजर जड़ता इकाई

यह कॉम्पैक्ट लेजर जड़ता इकाई छोटे आकार, हल्के वजन, कम बिजली की खपत, और उच्च सटीकता के साथ असाधारण प्रदर्शन प्रदान करती है।यह उच्च-प्रभाव का सामना करता है, उच्च कंपन वातावरण और विभिन्न मानव रहित प्लेटफार्मों और हथियार प्रणालियों के लिए शुद्ध स्ट्रैपडाउन डिजाइन का समर्थन करता है।

उत्पाद का अवलोकन

मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया, टीडीएल 45आईएमयू वाहक कोणीय गति और रैखिक गति की जानकारी का गतिशील माप प्रदान करता है। मानव रहित प्लेटफार्मों, पानी / टारपीडो हथियारों और भूमि के लिए आदर्श,हवा से, और मिसाइल हथियार प्लेटफार्मों को कॉम्पैक्ट, उच्च-सटीक जड़ता नेविगेशन की आवश्यकता होती है।

प्रदर्शन विनिर्देश

जिरोस्कोप प्रदर्शन

पैरामीटर	विनिर्देश	मूल्य
शून्य पूर्वाग्रह स्थिरता (100s)	शून्य पूर्वाग्रह सूचक	0.01°/घंटा
शून्य पूर्वाग्रह दोहराव		0.005°/घंटा
पूर्ण तापमान पैमाने कारक	पैमाना कारक	≤ 5 पीपीएम
यादृच्छिक चलना गुणांक	अन्य संकेतक	0.002°/घंटा
इनपुट रेंज		400°/सेकंड

त्वरकमीटर प्रदर्शन

पैरामीटर	विनिर्देश	मूल्य
विचलन मासिक व्यापक त्रुटि	विचलन सूचकांक	20μg
शून्य पूर्वाग्रह तापमान संवेदनशीलता	शून्य पूर्वाग्रह सूचक	20μg/°C
स्केल कारक मासिक व्यापक त्रुटि	पैमाना कारक	20 पीपीएम
स्केल कारक तापमान संवेदनशीलता		20 पीपीएम/°C
इनपुट रेंज	रेंज इंडिकेटर	±20 ग्राम

पर्यावरण एवं सामान्य विनिर्देश

पैरामीटर	विनिर्देश	मूल्य	नोट्स
ऑपरेशन तापमान	पर्यावरणीय प्रदर्शन	-40°C-60°C
भंडारण तापमान		-45°C ∼70°C
विद्युत आपूर्ति	सामान्य आवश्यकताएं	18 ¢ 36V ((DC)
स्थिर बिजली खपत		≤20W	स्टार्टअप बिजली की खपत ≤ 25W

विद्युत इंटरफेस

पिन	कनेक्टिविटी	संकेत का नाम	सिग्नल विशेषताएं
1,12	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई सकारात्मक	24V
2,13		पीसीएस पावर सप्लाई ग्राउंड	पावर ग्राउंड
3	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1+	आईएमयू डेटा आउटपुट सकारात्मक
14		IMU_TX1-	आईएमयू डेटा आउटपुट नकारात्मक
6	समन्वयन संकेत	IMU_SYN+	आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक
17		IMU_SYN-	आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक

संरचनात्मक रूप और आयाम

बड़े प्रभाव और कंपन वातावरण के लिए छोटे आकार उच्च परिशुद्धता TDL45IMU लेजर जड़ता इकाई 0
