उच्च सटीकता TDF37IMU0 डायनामिक माप कार्य और 0.2°/h शून्य पक्षपात स्थिरता के साथ फाइबर ऑप्टिक जड़ता इकाई

Name: उच्च सटीकता TDF37IMU0 डायनामिक माप कार्य और 0.2°/h शून्य पक्षपात स्थिरता के साथ फाइबर ऑप्टिक जड़ता इकाई
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF37IMU0

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी, टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

उत्पाद सारांश

उच्च सटीकता TDF37IMU0 फाइबर ऑप्टिक जड़ता इकाई फाइबर ऑप्टिक जड़ता इकाइयां कॉम्पैक्ट आकार, हल्के डिजाइन, कम बिजली की खपत और उच्च परिशुद्धता सहित महत्वपूर्ण फायदे प्रदान करती हैं।इन इकाइयों शुद्ध स्ट्रैपडाउन प्रणाली डिजाइन के लिए इंजीनियर कर रहे हैं, आधुनिक मानव रहित प्लेटफार्मों, पानी के नीचे/टॉरपीडो ...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

फाइबर ऑप्टिक जड़त्वीय मापन इकाई

,

उच्च सटीकता आईएमयू गतिशील माप

,

TDF37IMU0 जड़ता इकाई कार्य

शून्य पूर्वाग्रह स्थिरता (10):

0.2 °/घंटा

परिवर्तनीय तापमान शून्य पूर्वाग्रह स्थिरता (100):

0.5 °/घंटा

0.5 °/घंटा स्केल कारक nonlinearity:

≤20पीपीएम

रैंडम वॉक गुणांक:

0.02°/√h

इनपुट रेंज:

400 °/s

उत्पाद वर्णन

उच्च सटीकता TDF37IMU0 फाइबर ऑप्टिक जड़ता इकाई

फाइबर ऑप्टिक जड़ता इकाइयां कॉम्पैक्ट आकार, हल्के डिजाइन, कम बिजली की खपत और उच्च परिशुद्धता सहित महत्वपूर्ण फायदे प्रदान करती हैं।इन इकाइयों शुद्ध स्ट्रैपडाउन प्रणाली डिजाइन के लिए इंजीनियर कर रहे हैं, आधुनिक मानव रहित प्लेटफार्मों, पानी के नीचे/टॉरपीडो हथियारों और विभिन्न भूमि, हवाई और मिसाइल हथियार प्लेटफार्मों की मांग की आवश्यकताओं को पूरा करता है, जिन्हें छोटे फॉर्म फैक्टर की आवश्यकता होती है,वाहक कोणीय और रैखिक गति जानकारी के लिए गतिशील माप क्षमताओं के साथ उच्च परिशुद्धता जड़ता माप उपकरण.

प्रदर्शन विनिर्देश

जिरोस्कोप प्रदर्शन

परियोजना	सामग्री	सूचकांक
शून्य पूर्वाग्रह सूचक	शून्य पूर्वाग्रह स्थिरता (10s)	0.2°/घंटा
	चर तापमान शून्य पूर्वाग्रह स्थिरता (100s)	0.5°/घंटा
पैमाना कारक	स्केल फैक्टर नॉनलाइनर	≤20 पीपीएम
अन्य संकेतक	यादृच्छिक चलना गुणांक	0.02°/√h
	इनपुट रेंज	400°/सेकंड

त्वरकमीटर प्रदर्शन

परियोजना	सामग्री	सूचकांक
विचलन सूचकांक	शून्य पूर्वाग्रह दोहराव	0.3 मिलीग्राम
शून्य पूर्वाग्रह सूचक	शून्य पूर्वाग्रह तापमान संवेदनशीलता	50μg/°C
पैमाना कारक	स्केल फैक्टर दोहराव	300 पीपीएम
	स्केल कारक तापमान संवेदनशीलता	20 पीपीएम/°C
रेंज इंडिकेटर	इनपुट रेंज	±20 ग्राम

इकाई की विशेषताएं

परियोजना	सामग्री	सूचकांक	टिप्पणी
पर्यावरणीय प्रदर्शन	परिचालन तापमान	-40°C 65°C
	भंडारण तापमान	-40°C-60°C
सामान्य आवश्यकताएं	विद्युत आपूर्ति	18 ¢ 36V ((DC)
	स्थिर बिजली की खपत	≤8W	स्टार्टअप बिजली की खपत ≤ 15W

विद्युत इंटरफेस

पिन	कनेक्टिविटी	संकेत का नाम	सिग्नल विशेषताएं
1,2	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई	24V
3,4		पीसीएस पावर सप्लाई	पावर ग्राउंड
5	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1+	आईएमयू डेटा आउटपुट सकारात्मक
6		IMU_TX1-	आईएमयू डेटा आउटपुट नकारात्मक
9	समन्वयन संकेत	IMU_SYN+	आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक
10		IMU_SYN-	आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक

संरचनात्मक रूप और आयाम

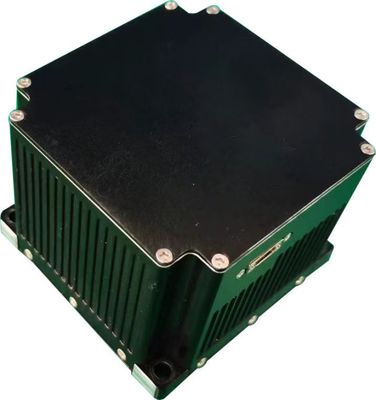

उच्च सटीकता TDF37IMU0 डायनामिक माप कार्य और 0.2°/h शून्य पक्षपात स्थिरता के साथ फाइबर ऑप्टिक जड़ता इकाई 0
