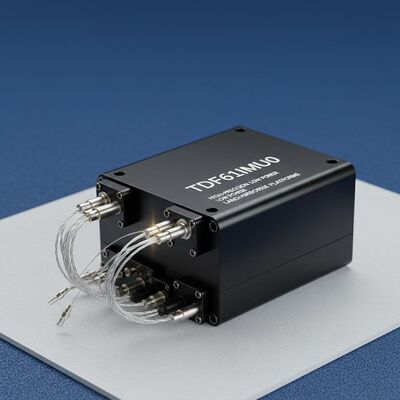

गुणवत्ता छोटे आकार के उच्च परिशुद्धता TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई भूमि और हवाई हथियार प्लेटफार्मों के लिए कम बिजली की खपत के साथ फैक्टरी

छोटे आकार के उच्च परिशुद्धता TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई भूमि और हवाई हथियार प्लेटफार्मों के लिए कम बिजली की खपत के साथ

Name: छोटे आकार के उच्च परिशुद्धता TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई भूमि और हवाई हथियार प्लेटफार्मों के लिए कम बिजली की खपत के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF61IMU0

उत्पत्ति का स्थान: चीन

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी, टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

उत्पाद सारांश

TDF61IMU0: 0.03°/h जाइरो स्थिरता और ±20g एक्सेलेरोमीटर रेंज के साथ कॉम्पैक्ट फाइबर ऑप्टिक IMU। कम पावर (≤15W), -40℃ से 60℃ ऑपरेशन। न्यूनतम स्थान में उच्च परिशुद्धता की आवश्यकता वाले भूमि/हवाई हथियार प्लेटफार्मों के लिए आदर्श।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

उत्पाद वर्णन

छोटे आकार और उच्च परिशुद्धता TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई

भूमि और हवाई हथियार प्लेटफार्मों में खपत के लिए डिज़ाइन किया गया, कॉम्पैक्ट आयामों और असाधारण सटीकता की विशेषता है।

उत्पाद का अवलोकन

फाइबर ऑप्टिक जड़ता इकाइयों में छोटे आकार, हल्के वजन, कम बिजली की खपत और उच्च सटीकता सहित महत्वपूर्ण फायदे हैं। ये इकाइयां शुद्ध स्ट्रैपडाउन, एकल अक्ष,और दोहरी अक्ष मॉड्यूलेशन जड़ता विन्यास, उन्हें नए मानव रहित प्लेटफार्मों, जल/टॉरपीडो हथियारों और भूमि/वायु वाहक हथियार प्लेटफार्मों के लिए आदर्श बनाता है, जिन्हें कॉम्पैक्ट की आवश्यकता होती है,गतिशील कोणीय और रैखिक गति मापने की क्षमता के साथ उच्च सटीक जड़ता माप उपकरण.

प्रदर्शन विनिर्देश

जिरोस्कोप प्रदर्शन संकेत

पैरामीटर	विनिर्देश	मूल्य
शून्य पूर्वाग्रह स्थिरता (100s)	शून्य पूर्वाग्रह स्थिरता	0.03°/घंटा
शून्य पूर्वाग्रह स्थिरता (10s)	शून्य पूर्वाग्रह स्थिरता	0.05°/घंटा
चर तापमान शून्य पूर्वाग्रह	शून्य पूर्वाग्रह स्थिरता	0.1°/घंटा
पैमाना कारक	पूर्ण तापमान स्केल कारक	≤ 150 पीपीएम
यादृच्छिक चलना गुणांक	अन्य संकेतक	0.003°/√h
इनपुट रेंज	इनपुट रेंज	600°/सेकंड

त्वरकमीटर प्रदर्शन संकेतक

पैरामीटर	विनिर्देश	मूल्य
विचलन मासिक व्यापक त्रुटि	विचलन सूचकांक	50μg
शून्य पूर्वाग्रह तापमान संवेदनशीलता	शून्य पूर्वाग्रह संकेतक	50μg/°C
स्केल कारक मासिक व्यापक त्रुटि	स्केल फैक्टर	50 पीपीएम
स्केल कारक तापमान संवेदनशीलता	स्केल फैक्टर	50 पीपीएम/°C
इनपुट रेंज	रेंज संकेतक	±20 ग्राम

पूरी मशीन की विशेषताएं

पैरामीटर	विनिर्देश	मूल्य	नोट्स
ऑपरेशन तापमान	पर्यावरणीय प्रदर्शन	-40°C-60°C
भंडारण तापमान	पर्यावरणीय प्रदर्शन	-45°C ∼70°C
विद्युत आपूर्ति	सामान्य आवश्यकताएं	18 ¢ 36V ((DC)
स्थिर बिजली खपत	सामान्य आवश्यकताएं	≤15W	स्टार्टअप बिजली की खपत ≤ 25W

विद्युत इंटरफेस

बाहरी विद्युत इंटरफेस में पावर इंटरफेस, RS422 संचार इंटरफेस और 100Mbps ईथरनेट इंटरफेस शामिल हैं। सॉकेट मॉडलः J30JM-25ZKP43, मिलान प्लग मॉडलः J30J-25TJL।

पिन	कनेक्टिविटी	संकेत का नाम	सिग्नल विशेषताएं
1,14	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई सकारात्मक	24V
2,15	बाहरी बिजली आपूर्ति	पीसीएस पावर सप्लाई ग्राउंड	पावर ग्राउंड
10	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1+	आईएमयू डेटा आउटपुट सकारात्मक
9	200 हर्ट्ज सिग्नल आउटपुट	IMU_TX1-	आईएमयू डेटा आउटपुट नकारात्मक
7	समन्वयन संकेत	IMU_SYN+	आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक
6	समन्वयन संकेत	IMU_SYN-	आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक

संचार प्रोटोकॉल

RS422 सीरियल पोर्ट 1 कोण वृद्धि जानकारी के तीन चैनलों, गति वृद्धि जानकारी के तीन चैनलों, IO गिनती जानकारी,और 200 हर्ट्ज डेटा आवृत्ति पर तापमान की जानकारी (अवरोधन के बिना कच्चे अवलोकन मूल्यों को त्रुटियों के लिए क्षतिपूर्ति की जाती है)
RS422 सीरियल पोर्ट 2 आउटपुट समय नमूनाकरण समय 1 पर सिंक्रनाइज़ेशन सिग्नल (वैध बढ़ते किनारे निष्क्रिय सेंसर नमूनाकरण समय का प्रतिनिधित्व)
RS422 अंतर संकेत 10 ± 2μs की पल्स चौड़ाई के साथ
5ms ± 20μs का नमूनाकरण संकेत अंतर
बढ़ते किनारे और गिरते किनारे के स्तर को स्थापित करने का समय 100 एनएस से अधिक नहीं
सीरियल पोर्ट 1 पर डेटा ट्रांसमिशन बढ़ते किनारे के उत्सर्जन के बाद 50μs होता है

आउटपुट डेटा प्रोटोकॉल

बाउड दरः 460800 बीपीएस
आउटपुट प्रारूपः RS422, 1-बिट स्टार्ट बिट, 1-बिट स्टॉप बिट, 8-बिट डेटा बिट, कोई चेकसम नहीं
डेटा आवृत्तिः 200 हर्ट्ज
सभी अपरिभाषित बिट्स डिफ़ॉल्ट रूप से 0 से भरे जाते हैं
जब कई बाइट प्रसारित, कम बाइट पहले आता है और उच्च बाइट आखिरी आता है

बाइट संख्या	अर्थ	डेटा प्रकार	लम्बाई	विवरण
1-4	पैकेट हेडर	हस्ताक्षरित int	4 बाइट्स	0x55,0x55,0x55,0x55,0x55
5-8	पैकेट संख्या	हस्ताक्षरित int	4 बाइट्स	आईएमयू आंतरिक गणना मूल्य
9-12	एक्स जायरोस्कोप डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	रैखिक उपाय
12-16	वाई जिरोस्कोप डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	रैखिक उपाय
16-20	ज़ीरोस्कोप डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	रैखिक उपाय
21-24	एक्स एक्सेलेरोमीटर डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	एम/एस
25-28	Y त्वरणमापक डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	एम/एस
29 से 32	Z त्वरणमापक डेटा	एकल परिशुद्धता फ्लोटिंग बिंदु	4 बाइट्स	एम/एस
33-34	एक्स त्वरणमापक तापमान	हस्ताक्षरित int	2 बाइट्स	रैखिक उपाय
35	आईओ1 पल्स काउंटिंग	हस्ताक्षरित int	1 बाइट	-
36	IO2 पल्स काउंटिंग	हस्ताक्षरित int	1 बाइट	-
37	संकेत की स्थिति	हस्ताक्षरित int	1 बाइट	-
38	चेकसम	हस्ताक्षरित int	1 बाइट	1-37 बाइट्स का योग

नोट: एक्स, वाई-अक्ष और जेड-अक्ष ज्यारोस्कोप डेटा कोण वृद्धि है, डिग्री में मापा। एक्स, वाई और जेड अक्ष डेटा गति वृद्धि है, मीटर प्रति सेकंड में मापा। तापमान इकाईः डिग्री,सकारात्मक=(D33+D34 * 256) * 0.01, नकारात्मक=(D33+D34 * 256-65536) * 0.01.

आयाम

छोटे आकार के उच्च परिशुद्धता TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई भूमि और हवाई हथियार प्लेटफार्मों के लिए कम बिजली की खपत के साथ 0

आयाम:110 मिमी * 110 मिमी * 100 मिमी (± 1 मिमी, कनेक्टरों को छोड़कर)
स्थापना का आकारः102mm * 102mm
स्थापना का एपर्चर:4- Φ 4.3 मिमी
वजनः≤ 1.7kg
