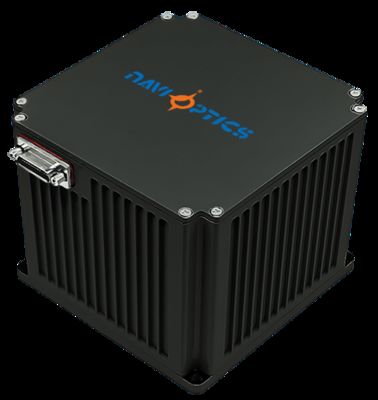

TDF51IMU0 IMU उपकरण के लिए गतिशील माप कार्य के साथ छोटे आकार के उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई

गुणवत्ता TDF51IMU0 IMU उपकरण के लिए गतिशील माप कार्य के साथ छोटे आकार के उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई फैक्टरी
गुणवत्ता TDF51IMU0 IMU उपकरण के लिए गतिशील माप कार्य के साथ छोटे आकार के उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई फैक्टरी

TDF51IMU0 IMU उपकरण के लिए गतिशील माप कार्य के साथ छोटे आकार के उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई

प्रमुख गुण
ब्रांड नाम: NAVI OPTICS
मॉडल नंबर: TDF51IMU0
उत्पत्ति का स्थान: चीन
न्यूनतम आदेश मात्रा: नवी ऑप्टिक्स
भुगतान की शर्तें: एल/सी, टी/टी
स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

उत्पाद सारांश

TDF51IMU0 फाइबर ऑप्टिक जड़ता इकाई मानव रहित प्लेटफार्मों, जल/टॉरपीडो हथियारों और भूमि/हवाई हथियार प्लेटफार्मों के लिए डिज़ाइन किए गए छोटे आकार और उच्च परिशुद्धता वाले जड़ता इकाई उपकरणों के लिए गतिशील माप कार्य। अवलोकन फाइबर ऑप्टिक जड़ता इकाइयों में छोटे आकार, हल्के वजन, कम बिजली की खपत और उच्च सटीकत...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

fiber optic inertial measurement unit

,

small size inertial unit

,

high-precision dynamic measurement IMU

उत्पाद वर्णन
TDF51IMU0 फाइबर ऑप्टिक जड़ता इकाई
मानव रहित प्लेटफार्मों, जल/टॉरपीडो हथियारों और भूमि/हवाई हथियार प्लेटफार्मों के लिए डिज़ाइन किए गए छोटे आकार और उच्च परिशुद्धता वाले जड़ता इकाई उपकरणों के लिए गतिशील माप कार्य।
अवलोकन
फाइबर ऑप्टिक जड़ता इकाइयों में छोटे आकार, हल्के वजन, कम बिजली की खपत और उच्च सटीकता सहित महत्वपूर्ण फायदे हैं। ये इकाइयां शुद्ध स्ट्रैपडाउन, एकल अक्ष,और दोहरी अक्ष मॉड्यूलेशन विन्यास, वाहक कोणीय और रैखिक गति की जानकारी का गतिशील माप प्रदान करता है।
प्रदर्शन विनिर्देश
जिरोस्कोप प्रदर्शन
पैरामीटर विनिर्देश मूल्य नोट्स
शून्य पूर्वाग्रह स्थिरता (100s) शून्य पूर्वाग्रह संकेतक 0.05°/घंटा
शून्य पूर्वाग्रह स्थिरता (10s) शून्य पूर्वाग्रह संकेतक 0.1°/घंटा
चर तापमान शून्य पूर्वाग्रह शून्य पूर्वाग्रह स्थिरता 0.1°/घंटा
पैमाना कारक पूर्ण तापमान स्केल कारक ≤ 200 पीपीएम
यादृच्छिक चलना गुणांक अन्य संकेतक 0.008°/√h
इनपुट रेंज इनपुट रेंज 400°/सेकंड
त्वरकमीटर प्रदर्शन
पैरामीटर विनिर्देश मूल्य नोट्स
विचलन मासिक त्रुटि विचलन मासिक व्यापक त्रुटि 50μg
शून्य पूर्वाग्रह तापमान संवेदनशीलता शून्य पूर्वाग्रह तापमान संवेदनशीलता 50μg/°C
स्केल कारक मासिक त्रुटि स्केल फैक्टर मासिक व्यापक त्रुटि 50 पीपीएम
स्केल कारक तापमान संवेदनशीलता स्केल कारक तापमान संवेदनशीलता 50 पीपीएम/°C
इनपुट रेंज रेंज संकेतक ±20 ग्राम
प्रणाली की विशेषताएं
पैरामीटर विनिर्देश मूल्य नोट्स
ऑपरेटिंग तापमान पर्यावरणीय प्रदर्शन -40°C-60°C
भंडारण तापमान पर्यावरणीय प्रदर्शन -45°C ∼70°C
विद्युत आपूर्ति सामान्य आवश्यकताएं 18 ¢ 36V ((DC)
बिजली की खपत स्थिर बिजली की खपत ≤12W स्टार्टअप बिजली की खपत ≤ 25W
विद्युत इंटरफेस
बाहरी विद्युत इंटरफेस में पावर इंटरफेस, RS422 संचार इंटरफेस और 100Mbps ईथरनेट इंटरफेस शामिल हैं। सॉकेट मॉडलः J30JM-25ZKP43, मिलान प्लग मॉडलः J30J-25TJL।
पिन कनेक्टिविटी संकेत का नाम सिग्नल विशेषताएं
1,14 बाहरी बिजली आपूर्ति पीसीएस पावर सप्लाई सकारात्मक 24V
2,15 पीसीएस पावर सप्लाई ग्राउंड पावर ग्राउंड
10 200 हर्ट्ज सिग्नल आउटपुट IMU_TX1+ आईएमयू डेटा आउटपुट सकारात्मक
9 200 हर्ट्ज सिग्नल आउटपुट IMU_TX1- आईएमयू डेटा आउटपुट नकारात्मक
7 समन्वयन संकेत IMU_SYN+ आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक
6 समन्वयन संकेत IMU_SYN- आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक
संचार प्रोटोकॉल
  • RS422 सीरियल पोर्ट 1 कोण वृद्धि जानकारी के तीन चैनलों, गति वृद्धि जानकारी के तीन चैनलों, IO गिनती जानकारी और 200Hz डेटा आवृत्ति पर तापमान जानकारी आउटपुट करता है
  • अंतर्निहित किए बिना कच्चे अवलोकन मूल्यों को त्रुटियों के लिए क्षतिपूर्ति की जाती है
  • RS422 सीरियल पोर्ट 2 आउटपुट समय सिंक्रनाइज़ेशन सिग्नल वैध बढ़ते किनारे के साथ नमूनाकरण समय 1 पर
  • पल्स चौड़ाईः 10 ± 2 μs, नमूनाकरण संकेत अंतरालः 5ms ± 20 μs
  • बढ़ते किनारे और गिरते किनारे के स्तर को स्थापित करने का समय 100 एनएस से अधिक नहीं
  • सीरियल पोर्ट 1 पर डेटा ट्रांसमिशन बढ़ते किनारे के उत्सर्जन के बाद 50 μs होता है
आउटपुट डेटा प्रोटोकॉल
  • बाउड दरः 460800 बीपीएस
  • आउटपुट प्रारूपः RS422, 1-बिट स्टार्ट बिट, 1-बिट स्टॉप बिट, 8-बिट डेटा बिट, कोई चेकसम नहीं
  • डेटा आवृत्तिः 200 हर्ट्ज
  • सभी अपरिभाषित बिट्स डिफ़ॉल्ट रूप से 0 से भरे जाते हैं
  • जब कई बाइट प्रसारित, कम बाइट पहले आता है और उच्च बाइट आखिरी आता है
बाइट संख्या अर्थ डेटा प्रकार लम्बाई विवरण
1-4 पैकेट हेडर हस्ताक्षरित int 4 बाइट्स 0x55,0x55,0x55,0x55,0x55
5-8 पैकेट संख्या हस्ताक्षरित int 4 बाइट्स आईएमयू आंतरिक गणना मूल्य
9-12 एक्स जायरोस्कोप डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स कोण वृद्धि (डिग्री)
13-16 वाई जिरोस्कोप डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स कोण वृद्धि (डिग्री)
17-20 ज़ीरोस्कोप डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स कोण वृद्धि (डिग्री)
21-24 एक्स एक्सेलेरोमीटर डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स गति वृद्धि (एम/एस)
25-28 Y त्वरणमापक डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स गति वृद्धि (एम/एस)
29 से 32 Z त्वरणमापक डेटा एकल परिशुद्धता फ्लोटिंग बिंदु 4 बाइट्स गति वृद्धि (एम/एस)
33-34 एक्स त्वरणमापक तापमान हस्ताक्षरित int 2 बाइट्स तापमान माप
35 आईओ1 पल्स काउंटिंग हस्ताक्षरित int 1 बाइट -
36 IO2 पल्स काउंटिंग हस्ताक्षरित int 1 बाइट -
37 संकेत की स्थिति हस्ताक्षरित int 1 बाइट -
38 चेकसम हस्ताक्षरित int 1 बाइट 1-37 बाइट्स का योग
तापमान इकाई: डिग्री, सकारात्मक=(D33+D34 * 256) * 0.01, नकारात्मक=(D33+D34 * 256-65536) * 0.01
आयाम
TDF51IMU0 IMU उपकरण के लिए गतिशील माप कार्य के साथ छोटे आकार के उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता इकाई 0
आयामः 98 * 96 * 90 मिमी (सहनशीलता ± 1 मिमी, कनेक्टरों को छोड़कर)
वजनः ≤ 1.4kg
