गुणवत्ता एयरोस्पेस और रोबोटिक्स के लिए उच्च सटीकता, कॉम्पैक्ट आकार, कम बिजली की खपत वाला इनर्टियल मापन इकाई (IMU) फैक्टरी

एयरोस्पेस और रोबोटिक्स के लिए उच्च सटीकता, कॉम्पैक्ट आकार, कम बिजली की खपत वाला इनर्टियल मापन इकाई (IMU)

Name: एयरोस्पेस और रोबोटिक्स के लिए उच्च सटीकता, कॉम्पैक्ट आकार, कम बिजली की खपत वाला इनर्टियल मापन इकाई (IMU)
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F41IMU
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: The Inertial Measurement Unit (IMU)

मॉडल नंबर: F41IMU

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक जोड़ा

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

भुगतान की शर्तें: टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

उत्पाद सारांश

0.02°/√h रैंडम वॉक, 400°/सेकेंड रेंज, -40°C से +85°C ऑपरेशन के साथ उच्च परिशुद्धता IMU। कॉम्पैक्ट, कम शक्ति (≤8W), एयरोस्पेस, रोबोटिक्स, ड्रोन के लिए आदर्श। फ़ैक्टरी को डिजिटल आउटपुट के साथ कैलिब्रेट किया गया।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

फुरुनो उपग्रह गति लॉग

,

डॉपलर सोनार jrc गति लॉग

,

पूर्ण इमो फुरुनो डॉपलर गति लॉग

ग्राउंड ट्रैकिंग की अशुद्धि:

जहाज की गति (1 kn से कम)： ±0.01 m/s, जो भी अधिक हो जहाज की गति (1 kn से अधिक)： ±1.0 % या ±0.1 kn, जो

जल ट्रैकिंग की अशुद्धि:

±1.0 % या ±0.1 kn, जो भी अधिक हो

गहराई की सीमा:

1-200 मी

ट्रांसड्यूसर व्यास:

Ø112

गेट वाल्व व्यास:

Ø125

गेट वाल्व का वजन:

120 किग्रा

इनपुट रेंज:

400 °/s

इंटरफ़ेस:

I2C, एसपीआई, यूएआरटी

DIMENSIONS:

मॉडल के अनुसार भिन्न होता है, आमतौर पर मिमी पैमाने में

अनुप्रयोग:

एयरोस्पेस, रोबोटिक्स, स्मार्टफोन, ड्रोन, ऑटोमोटिव

तापमान रेंज आपरेट करना:

-40°C से +85°C

अवयव:

त्वरणमापक, gyroscope, चुंबकमापक

रैंडम वॉक गुणांक:

0.02°/√h

प्रकार:

आपूर्ति की योग्यता

स्वतंत्रता की कोटियां:

6-डीओएफ या 9-डीओएफ

कैलिब्रेशन:

फ़ैक्टरी अंशांकित या उपयोगकर्ता अंशांकित

शून्य पूर्वाग्रह पुनरावर्तनीयता:

0.005 °/घंटा

उत्पादन:

डिजिटल या एनालॉग सिग्नल

आउटपुट आंकड़ा प्रारूप:

क्वाटरनियन, यूलर एंगल्स, रॉ सेंसर डेटा

माप:

त्वरण, कोणीय वेग, चुंबकीय क्षेत्र

वज़न:

आमतौर पर 50 ग्राम से कम

उत्पाद वर्णन

जड़त्वीय मापन इकाई (IMU)

जड़त्वीय मापन इकाई (IMU) में कॉम्पैक्ट आकार, हल्का वजन, कम बिजली की खपत और उच्च सटीकता की विशेषता है। यह शुद्ध स्ट्रैपडाउन, सिंगल-एक्सिस और डुअल-एक्सिस मॉड्यूलेटेड जड़त्वीय नेविगेशन सिस्टम के डिजाइन को सक्षम बनाता है, जो नए मानव रहित प्लेटफार्मों, पानी के नीचे/टॉरपीडो हथियारों और भूमि-आधारित/हवाई हथियार प्लेटफार्मों में छोटे आकार, उच्च-सटीकता वाले जड़त्वीय नेविगेशन उपकरणों की मांग को पूरा करता है। यह इकाई वाहक कोणीय और रैखिक गति की जानकारी का गतिशील मापन प्रदान करती है।

तकनीकी विशिष्टताएँ

घटक	पैरामीटर	विवरण	मान	टिप्पणियाँ
जाइरो	शून्य पूर्वाग्रह	पूर्वाग्रह स्थिरता (10s)	0.3°/h
	शून्य पूर्वाग्रह	परिवर्तनीय तापमान पर पूर्वाग्रह स्थिरता (100s)	0.5°/h
	स्केलिंग फैक्टर	स्केल फैक्टर गैर-रैखिकता	≤20ppm
	अन्य संकेतक	यादृच्छिक वॉक गुणांक	0.02°/√h
	रेंज	इनपुट रेंज	400°/s
एक्सेलेरोमीटर	विचलन	शून्य पूर्वाग्रह दोहराव	0.3mg
	शून्य पूर्वाग्रह	पूर्वाग्रह तापमान संवेदनशीलता	50μg/℃
	स्केलिंग फैक्टर	स्केल फैक्टर दोहराव	300ppm
	स्केलिंग फैक्टर	स्केल फैक्टर तापमान संवेदनशीलता	20ppm/℃
एक्सेलेरोमीटर	रेंज संकेतक	इनपुट रेंज	±20g
विशेषताएँ	पर्यावरणीय प्रदर्शन	संचालन तापमान	-40℃～60℃
विशेषताएँ	पर्यावरणीय प्रदर्शन	भंडारण तापमान	-45℃～70℃
सामान्य आवश्यकताएँ	बिजली	बिजली की आपूर्ति	18～36V(DC)
	बिजली	स्थिर बिजली की खपत	≤8W	स्टार्टअप बिजली की खपत ≤15W
	यांत्रिक	माउंटिंग होल व्यास	4-Φ4.5mm
	आयाम	आकार	70.370.353 mm
	वजन	द्रव्यमान	≤500g

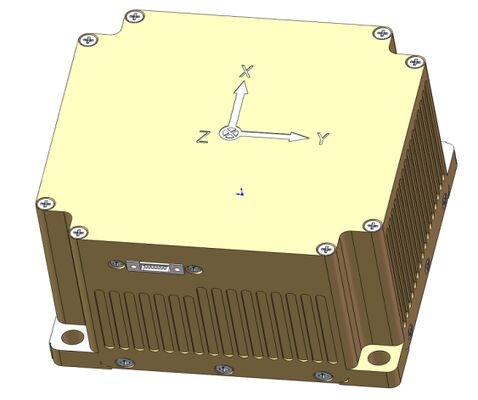

संरचनात्मक आरेख

एयरोस्पेस और रोबोटिक्स के लिए उच्च सटीकता, कॉम्पैक्ट आकार, कम बिजली की खपत वाला इनर्टियल मापन इकाई (IMU) 0
