उत्पाद विवरण:
|
| शून्य पूर्वाग्रह स्थिरता (100): | 0.01 °/घंटा | शून्य पूर्वाग्रह स्थिरता (10): | 0.03 °/घंटा |
|---|---|---|---|
| परिवर्तनीय तापमान शून्य पूर्वाग्रह स्थिरता: | 0.05 °/घंटा | पूर्ण तापमान पैमाने कारक: | ≤150पीपीएम |
| रैंडम वॉक गुणांक: | 0.002 °/घंटा | इनपुट श्रेणी: | 400 °/s |
| प्रमुखता देना: | फाइबर ऑप्टिक जड़त्वीय मापन इकाई,कम बिजली IMU सेंसर,उच्च सटीकता जड़त्वीय इकाई |
||

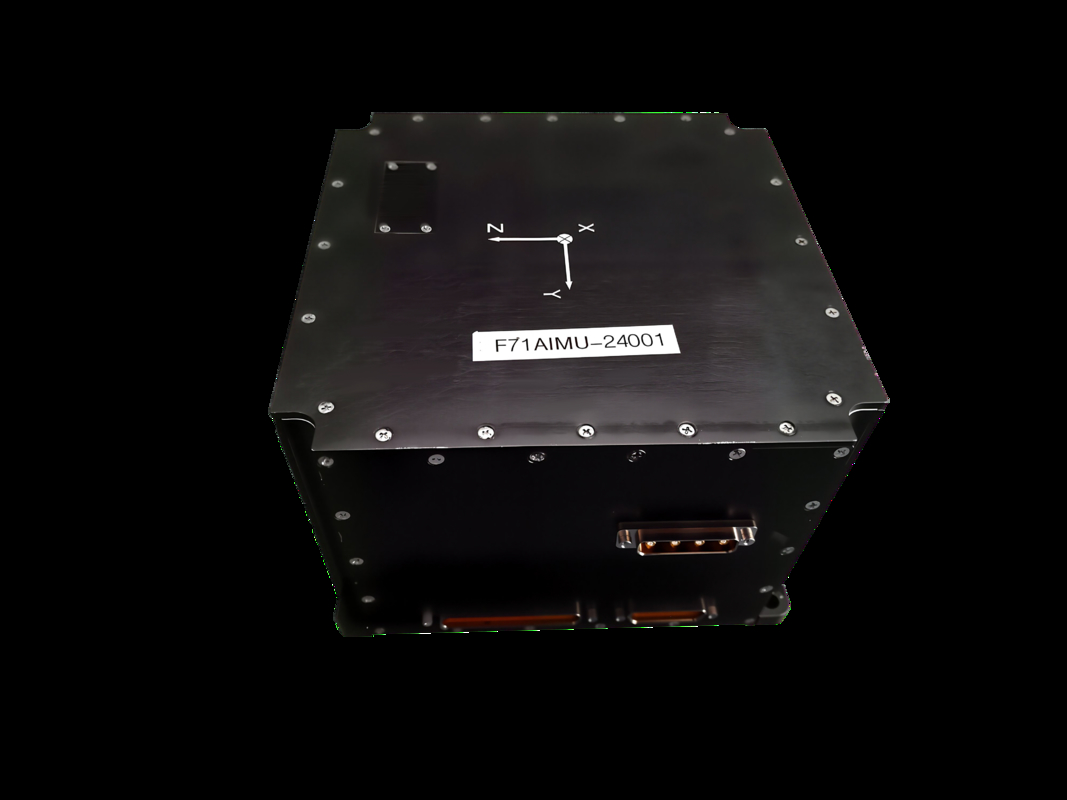

उच्च सटीकता TDF72IMU0 फाइबर ऑप्टिक जड़त्वीय इकाई कम बिजली की खपत
* अवलोकन
इस प्रकार की फाइबर ऑप्टिक जड़त्वीय इकाई में कंपन में कमी के आठ बिंदु हैं, जो बड़े प्रभाव और बड़े कंपन के अनुप्रयोग परिदृश्यों को पूरा कर सकते हैं। इसमें छोटे आकार, हल्के वजन, कम बिजली की खपत और उच्च सटीकता के फायदे हैं। इसमें पानी/टॉरपीडो हथियारों, साथ ही भूमि, हवाई और मिसाइल हथियार प्लेटफार्मों में छोटे आयतन और उच्च-सटीक जड़त्वीय इकाई उपकरणों के उपयोग के लिए वाहक कोणीय और रैखिक गति जानकारी का गतिशील माप कार्य है।
* प्रदर्शन
|
परियोजना |
सामग्री |
Index |
टिप्पणियाँ |
|
गाइरोस्कोप के प्रदर्शन संकेतक |
|||
|
शून्य पूर्वाग्रह संकेतक
|
शून्य पूर्वाग्रह स्थिरता (100s) |
0.01°/h |
|
|
शून्य पूर्वाग्रह स्थिरता (10s) |
0.03°/h |
|
|
|
परिवर्तनीय तापमान शून्य पूर्वाग्रह स्थिरता |
0.05°/h |
|
|
|
पैमाना कारक |
पूर्ण तापमान पैमाना कारक |
≤150ppm |
|
|
अन्य संकेतक |
Rएन्डम वॉक गुणांक |
0.002°/h |
|
|
Input रेंज |
400°/s |
|
|
|
एक्सेलेरोमीटर के प्रदर्शन संकेतक |
|||
|
विचलन सूचकांक |
विचलन मासिक व्यापक त्रुटि |
20μg |
|
|
शून्य पूर्वाग्रह संकेतक |
शून्य पूर्वाग्रह तापमान संवेदनशीलता |
20μg/℃ |
|
|
पैमाना कारक
|
पैमाना कारक मासिक व्यापक त्रुटि |
20ppm |
|
|
पैमाना कारक तापमान संवेदनशीलता |
20ppm/℃ |
|
|
|
रेंज संकेतक |
Input रेंज |
±20g |
|
|
पूरी मशीन की विशेषताएं |
|||
|
पर्यावरण प्रदर्शन संकेतक
|
Operation तापमान |
-40℃～60℃ |
|
|
Storage तापमान |
-45℃～70℃ |
|
|
|
Gसामान्य आवश्यकताएँ |
Power आपूर्ति |
18～36V(DC) |
|
|
स्थिर बिजली की खपत |
≤15W |
स्टार्टअप बिजली की खपत ≤ 25W |
|
* विद्युत इंटरफेस
|
पिन |
कनेक्टिविटी |
सिग्नल का नाम |
सिग्नल विशेषताएं |
|
1,2 |
बाहरी बिजली की आपूर्ति
|
पीसीएस बिजली आपूर्ति सकारात्मक |
24V |
|
3,4 |
पीसीएस बिजली आपूर्ति ग्राउंड |
पावर ग्राउंड |
|
|
5 |
200Hz सिग्नल आउटपुट
|
IMU_TX1+ |
IMU डेटा आउटपुट सकारात्मक |
|
6 |
IMU_TX1- |
IMU डेटा आउटपुट नकारात्मक |
|
|
9 |
सिंक्रनाइज़ेशन सिग्नल |
IMU_SYN+ |
IMU सिंक्रनाइज़ेशन सिग्नल सकारात्मक |
|
10 |
IMU_SYN- |
IMU सिंक्रनाइज़ेशन सिग्नल नकारात्मक |
* संरचनात्मक उपस्थिति और आयाम
