उत्पाद विवरण:
|
| गतिशील सीमा: | ± ± 400 °/s | पूर्वाग्रह में पूर्वाग्रह: | ＜ 1 °/h |
|---|---|---|---|
| सटीकता （10sec）: | 0.05 °/h ~ 0.03 °/h | ARW （कोणीय यादृच्छिक चलना: | ＜ 0.005 °/, HR, 1σ |
| कंपन स्क्रीनिंग: | 20 ~ 2000Hz ， 6.06g | बैंडविड्थ: | ＞ 200Hz |
| वजन: | ≤300 ग्राम | आयाम: | 70 मिमी × 70 मिमी × 30 मिमी |
| प्रमुखता देना: | कॉम्पैक्ट फाइबर ऑप्टिक जायरोस्कोप,नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप |
||

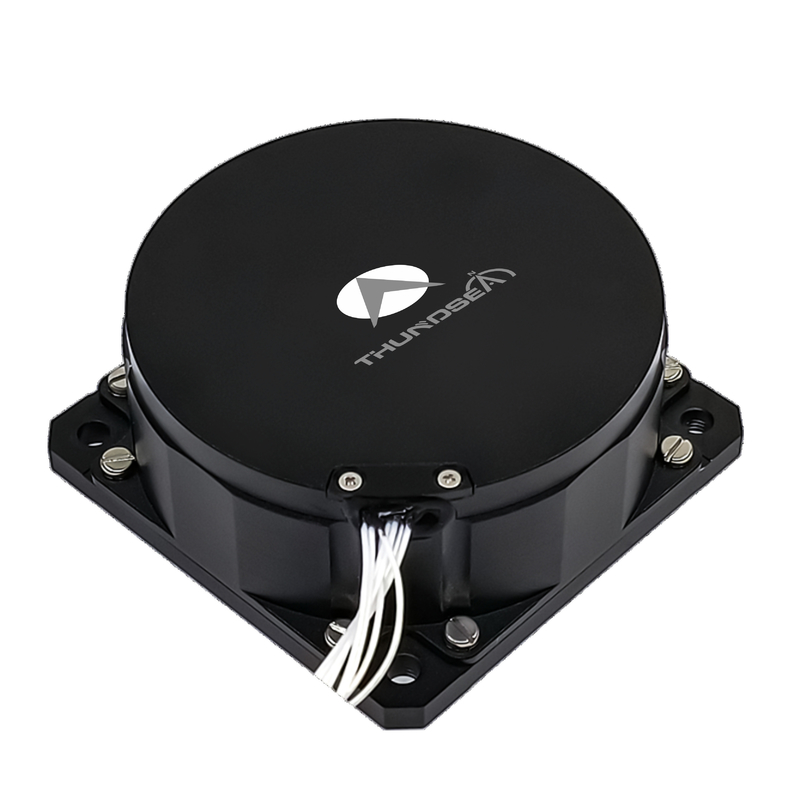

नियंत्रण ग्रेड TDFG70S फाइबर ऑप्टिक जिरोस्कोप
1 परिचय
फाइबर ऑप्टिक जिरोस्कोप (एफओजी) एक कोणीय वेग सेंसर उपकरण है जो ऑप्टिकल प्रणालियों में सग्नाक प्रभाव पर काम करता है। उन्नत सभी डिजिटल बंद-लूप नियंत्रण प्रणालियों का लाभ उठाते हुए,यह उच्च गति वाले सीरियल इंटरफेस के माध्यम से चल रहे प्लेटफार्मों के वास्तविक समय के कोणीय वेग माप प्रदान करता है, जिसमें 4 kHz से अधिक नमूनाकरण दरें होती हैं।एकल-अक्ष, दो-अक्ष और तीन-अक्ष कॉन्फ़िगरेशन में उपलब्ध, यह उत्पाद लाइन गतिशील गति विश्लेषण के लिए बहु-अक्ष सिंक्रनाइज़ेशन को सक्षम करती है।डबल और थ्री-एक्सिस वेरिएंट साझा ऑप्टिकल घटकों और इलेक्ट्रॉनिक प्रसंस्करण इकाइयों की विशेषता वाले एकीकृत डिजाइनों के माध्यम से समवर्ती सपाट-अक्षीय पता लगाने को प्राप्त करते हैं, सभी अक्षों में सटीक माप सुसंगतता सुनिश्चित करता है।
2आवेदन
यह निर्देशित हथियारों के लिए स्थिरता और नियंत्रण उपकरण के लिए उपयुक्त है,सामरिक मिसाइलें,टॉरपीडो,दृष्टिकोण नियंत्रण,और मध्यम और उच्च अंत औद्योगिक उपकरण।
3विशेषताएं
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन;
एक कंप्यूटर के लिए आसान कनेक्शन के लिए तत्काल, डिजिटल आउटपुट;
छोटे आकार, हल्के वजन और लचीला डिजाइन;
कम शोर, कम बिजली की खपत, कम लागत;
उच्च विश्वसनीयता और दीर्घायु।
4 मुख्य मापदंड
|
प्रदर्शन |
गतिशील सीमा |
≥±400°/सेकंड |
|
चल रहे पक्षपात |
<1°/घंटा |
|
|
सटीकता(10 सेकंड) |
0०.०५°/घंटा से ०.०३°/घंटा |
|
|
एआरडब्ल्यू(कोणीय यादृच्छिक चलना |
<0.005°/√hr,1σ |
|
|
कंपन जांच |
20~2000 हर्ट्ज,6.06g |
|
|
बैंडविड्थ |
>200 हर्ट्ज |
|
|
विद्युत इंटरफेस |
समय चालू करें |
दसियाँ |
|
आउटपुट सिग्नल प्रारूप |
RS-422 |
|
|
स्व-परीक्षण में निर्मित |
-- |
|
|
आउटपुट सिग्नल अद्यतन दर |
500 हर्ट्ज से 4000 हर्ट्ज |
|
|
आउटपुट सिग्नल बाउड दर |
115200 बीपीएस~921600 बीपीएस |
|
|
परिचालन तापमान |
- चालीस°C + 70°C |
|
|
भंडारण तापमान |
- 55°C + 85°C |
|
|
भौतिक विनिर्देश |
विद्युत आपूर्ति |
5V |
|
कनेक्टर |
J30J-15TJL |
|
|
बिजली की खपत |
≤3W |
|
|
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार) |
>150000 घंटे |
|
|
वजन |
≤ 300 ग्राम |
|
|
आयाम |
70 मिमी × 70 मिमी × 30 मिमी |
