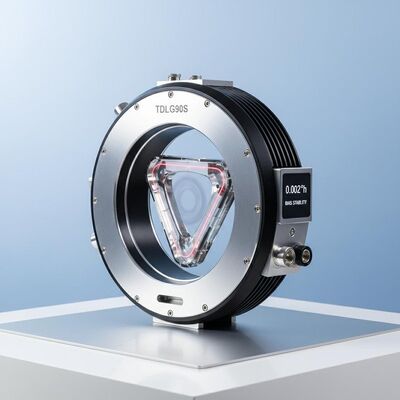

गुणवत्ता उच्च परिशुद्धता TDLG90S रिंग लेजर जायरोस्कोप 0.002°/h पूर्वाग्रह स्थिरता और व्यापक गतिशील रेंज के साथ फैक्टरी

उच्च परिशुद्धता TDLG90S रिंग लेजर जायरोस्कोप 0.002°/h पूर्वाग्रह स्थिरता और व्यापक गतिशील रेंज के साथ

Name: उच्च परिशुद्धता TDLG90S रिंग लेजर जायरोस्कोप 0.002°/h पूर्वाग्रह स्थिरता और व्यापक गतिशील रेंज के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDLG90S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDLG90S Ring Laser Gyroscope.pdf

PDF

उत्पाद सारांश

उच्च परिशुद्धता TDLG90S रिंग लेजर जायरोस्कोप: विशेषताएं अल्ट्रा-लो बायस स्थिरता (0.002°/घंटा), ARW (0.0004°/√hr), और स्केल फैक्टर त्रुटि (≤2ppm)। एयरोस्पेस, समुद्री और भूमि नेविगेशन के लिए प्रमाणित। कॉम्पैक्ट (2 किग्रा), विस्तृत गतिशील रेंज (±400°/सेकंड) और >200 हर्ट्ज बैंडविड्थ के साथ मजबूत डिजाइन।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उच्च परिशुद्धता रिंग लेजर जिरोस्कोप

,

रिंग लेजर जिरोस्कोप

पूर्वाग्रह स्थिरता (1σ):

00.004°/h~0.002°/h

शून्य पूर्वाग्रह पुनरावृत्ति (1σ):

0.002 °/h ~ 0.001 °/h

ARW （कोणीय यादृच्छिक चलना:

0.0007 °//HR ~ 0.0004 °//HR

स्केल फैक्टर त्रुटि (1):

≤2पीपीएम

डानामिक रेंज:

≥±400°/सेकेंड

बैंडविड्थ:

＞ 200Hz

वज़न:

2 किलो

DIMENSIONS:

151 मिमी × 126 मिमी × 57 मिमी

उत्पाद वर्णन

उच्च परिशुद्धता TDLG90S रिंग लेजर जिरोस्कोप

TDLG90S रिंग लेजर जिरोस्कोप Sagnac प्रभाव सिद्धांत पर काम करता है,एक बंद अनुनाद गुहा के भीतर घड़ी के संकेत और घड़ी के संकेत के विपरीत लेजर बीम के बीच हस्तक्षेप चरण अंतर का उपयोग कोण वृद्धि को सटीक रूप से मापने के लिएइस gyroscope में उच्च एकीकरण, असाधारण विश्वसनीयता, पर्यावरण अनुकूलन क्षमता और स्थिर परिचालन प्रदर्शन है।इसे उच्च परिशुद्धता वाले जड़ता नेविगेशन प्रणालियों में एक मुख्य सेंसर बना रहा है.

आवेदन

इनर्शियल नेविगेशन सिस्टम (आईएनएस) और एएचआरएस के साथ एकीकरण के लिए प्रमाणितः

एयरोस्पेस प्लेटफार्म (अंतरिक्ष यान/एयरक्राफ्ट/उपग्रह)
समुद्री प्रणालियाँ (सतह जहाज/डुबकी जहाज)
स्थलीय नेविगेशन मॉड्यूल (ऑटोमोबाइल/सैन्य वाहन)

प्रमुख विशेषताएं

आसान स्थापना के लिए सरल संरचना के साथ एकीकृत प्रकाश पथ और सर्किट डिजाइन
कॉम्पैक्ट आकार, हल्के निर्माण और नियंत्रित बिजली की खपत
उत्कृष्ट झटके और कंपन प्रतिरोध के साथ उच्च विश्वसनीयता
पर्यावरण अनुकूलन क्षमता और स्थिर परिचालन प्रदर्शन
डिजिटल सिग्नल आउटपुट के साथ व्यापक गतिशील प्रतिक्रिया बैंडविड्थ

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
पूर्वाग्रह स्थिरता (1σ)	00.004°/h ~ 0.002°/h
शून्य पूर्वाग्रह पुनरावृत्ति (1σ)	00.002°/h ~ 0.001°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	0.0007°/√hr ~ 0.0004°/√hr
पैमाना कारक त्रुटि (1σ)	≤ 2 पीपीएम
गतिशील सीमा	≥ ± 400°/सेकंड
बैंडविड्थ	> 200 हर्ट्ज
समय चालू करें	< 5s
आउटपुट सिग्नल प्रारूप	टीटीएल
अंतर्निहित स्व-परीक्षण	हाँ
आउटपुट सिग्नल अद्यतन दर	1 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200
कंपन शॉक	75 ग्राम, आधा साइन, 6 एमएस
परिचालन तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	±15V, ±5V
कनेक्टर (25 पिन)	J30JM-37ZKP36
बिजली की खपत	≤ 3W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	> 10,000 घंटे
वजन	2 किलो
आयाम	151mm * 126mm * 57mm
