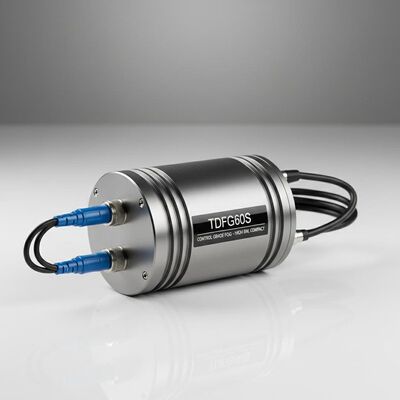

गुणवत्ता नियंत्रण ग्रेड TDFG60S उच्च बैंडविड्थ और कॉम्पैक्ट डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप फैक्टरी

नियंत्रण ग्रेड TDFG60S उच्च बैंडविड्थ और कॉम्पैक्ट डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप

Name: नियंत्रण ग्रेड TDFG60S उच्च बैंडविड्थ और कॉम्पैक्ट डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG60S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

>200Hz बैंडविड्थ, ±400°/s रेंज, <1°/h पूर्वाग्रह स्थिरता के साथ नियंत्रण-ग्रेड FOG। निर्देशित हथियारों, स्थिरीकरण और औद्योगिक नियंत्रण के लिए कॉम्पैक्ट, हल्का, पूर्ण-सॉलिड-स्टेट डिज़ाइन।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उच्च बैंडविड्थ फाइबर ऑप्टिक जिरोस्कोप

,

नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （10sec）:

0.2 °/h ~ 0.05 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.01 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤200g

DIMENSIONS:

60 मिमी × 60 मिमी × 28.5 मिमी

उत्पाद वर्णन

नियंत्रण ग्रेड TDFG60S फाइबर ऑप्टिक गिरोस्कोप उच्च बैंडविड्थ

उत्पाद का अवलोकन

टीडीएफजी60एस फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोणीय वेग सेंसर है जो उच्च प्रदर्शन वाली पूर्ण डिजिटल बंद-लूप तकनीक के साथ ऑप्टिकल सग्नैक प्रभाव का उपयोग करता है।यह 4kHz से अधिक आवृत्तियों पर धारावाहिक संचार के माध्यम से वास्तविक समय कोणीय वेग डेटा प्रदान करता हैएकल-अक्ष, दो-अक्ष और त्रि-अक्षीय विन्यास में उपलब्ध है,बहु-अक्षीय संस्करणों के साथ समवर्ती माप के लिए समान प्रकाश स्रोत और सिग्नल प्रोसेसिंग सर्किट के साथ.

आवेदन

निर्देशित हथियारों में स्थिरता और नियंत्रण उपकरण, दृष्टिकोण नियंत्रण प्रणाली, सामरिक मिसाइलों, टारपीडो, और मध्यम से उच्च अंत औद्योगिक उपकरणों के लिए आदर्श जो सटीक गति संवेदन की आवश्यकता होती है।

प्रमुख विशेषताएं

छोटे आकार और हल्के वजन के साथ कॉम्पैक्ट डिजाइन
कंप्यूटर एकीकरण के लिए डिजिटल आउटपुट के साथ तत्काल-ऑन क्षमता
कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (10 सेकंड)	0.2°/h ~ 0.05°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.01°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर	J30J-15TJL
बिजली की खपत	≤3W
MTBF (MIL-HDBK-217-F)	>150,000 घंटे
वजन	≤200 ग्राम
आयाम	60 मिमी * 60 मिमी * 28.5 मिमी
