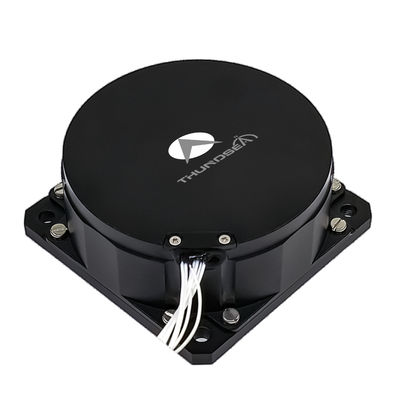

नियंत्रण ग्रेड TDFG70S सटीक नेविगेशन के लिए कॉम्पैक्ट हाई प्रेसिजन फाइबर ऑप्टिक जाइरोस्कोप (FOG)

Name: नियंत्रण ग्रेड TDFG70S सटीक नेविगेशन के लिए कॉम्पैक्ट हाई प्रेसिजन फाइबर ऑप्टिक जाइरोस्कोप (FOG)
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG70S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नियंत्रण ग्रेड TDFG70S फाइबर ऑप्टिक जिरोस्कोप कॉम्पैक्ट उत्पाद का अवलोकन टीडीएफजी70एस फाइबर ऑप्टिक जायरोस्कोप एक उन्नत कोणीय वेग सेंसर उपकरण है जो ऑप्टिकल प्रणालियों में सग्नाक प्रभाव पर काम करता है। इसमें परिष्कृत सभी डिजिटल क्लोज्ड-लूप नियंत्रण प्रणाली है,यह उच्च गति वाले सीरियल इंटरफेस के माध्यम ...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

कॉम्पैक्ट फाइबर ऑप्टिक जायरोस्कोप

,

नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （10sec）:

0.05 °/h ~ 0.03 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.005 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤300 ग्राम

DIMENSIONS:

70 मिमी × 70 मिमी × 30 मिमी

उत्पाद वर्णन

नियंत्रण ग्रेड TDFG70S फाइबर ऑप्टिक जिरोस्कोप कॉम्पैक्ट

उत्पाद का अवलोकन

टीडीएफजी70एस फाइबर ऑप्टिक जायरोस्कोप एक उन्नत कोणीय वेग सेंसर उपकरण है जो ऑप्टिकल प्रणालियों में सग्नाक प्रभाव पर काम करता है। इसमें परिष्कृत सभी डिजिटल क्लोज्ड-लूप नियंत्रण प्रणाली है,यह उच्च गति वाले सीरियल इंटरफेस के माध्यम से चल रहे प्लेटफार्मों के वास्तविक समय के कोणीय वेग माप प्रदान करता है, जिसमें 4 kHz से अधिक नमूनाकरण दरें होती हैं।

विन्यास और क्षमताएं

एकल-अक्ष, दो-अक्ष और तीन-अक्ष कॉन्फ़िगरेशन में उपलब्ध, यह उत्पाद लाइन व्यापक गतिशील गति विश्लेषण के लिए बहु-अक्ष सिंक्रनाइज़ेशन को सक्षम करती है।डबल और थ्री-एक्सिस वेरिएंट साझा ऑप्टिकल घटकों और इलेक्ट्रॉनिक प्रसंस्करण इकाइयों की विशेषता वाले एकीकृत डिजाइनों के माध्यम से समवर्ती सपाट-अक्षीय पता लगाने को प्राप्त करते हैं, सभी अक्षों पर सटीक माप सुसंगतता सुनिश्चित करता है।

आवेदन

निर्देशित हथियारों, सामरिक मिसाइलों, टारपीडो, रवैया नियंत्रण प्रणालियों और मध्यम से उच्च अंत औद्योगिक उपकरणों के लिए स्थिरता और नियंत्रण उपकरण के लिए आदर्श जो सटीक गति संवेदन की आवश्यकता होती है।

प्रमुख विशेषताएं

बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
आसान कंप्यूटर एकीकरण के लिए डिजिटल आउटपुट के साथ तत्काल-ऑन क्षमता
कॉम्पैक्ट आकार, हल्के निर्माण और लचीले डिजाइन विकल्प
कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन
उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (10 सेकंड)	00.05°/घंटा ~ 0.03°/घंटा
कोणीय यादृच्छिक चलना (1σ)	<0.005°/√hr
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर	J30J-15TJL
बिजली की खपत	≤3W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>150,000 घंटे
वजन	≤ 300 ग्राम
आयाम	70 मिमी * 70 मिमी * 30 मिमी
