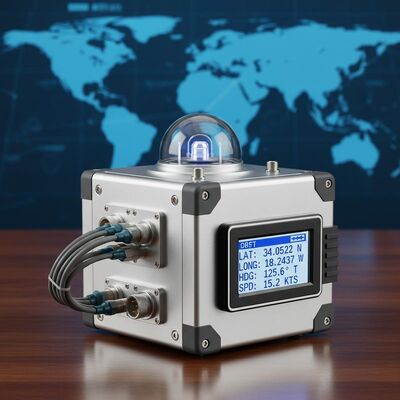

गुणवत्ता स्थिर प्रदर्शन उच्च विश्वसनीयता TDF99A वास्तविक समय नेविगेशन डेटा के साथ सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली फैक्टरी

स्थिर प्रदर्शन उच्च विश्वसनीयता TDF99A वास्तविक समय नेविगेशन डेटा के साथ सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली

Name: स्थिर प्रदर्शन उच्च विश्वसनीयता TDF99A वास्तविक समय नेविगेशन डेटा के साथ सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF99A

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF99A.pdf

PDF

उत्पाद सारांश

TDF99A समुद्री फाइबर ऑप्टिक INS ≤1.2kn गति सटीकता और 20,000+ घंटे MTBF प्रदान करता है। लेज़र गायरोज़, क्वार्ट्ज एक्सेलेरोमीटर की सुविधा है, और चरम वातावरण में यूएसवी/यूयूवी के लिए जड़त्वीय/जीएनएसएस/डीवीएल एकीकरण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

समुद्री फाइबर ऑप्टिक नेविगेशन प्रणाली

,

सार्वभौमिक जड़ता नेविगेशन प्रणाली

,

टीडीएफ 99ए इनेर्शियल नेविगेशन सिस्टम

उत्पाद वर्णन

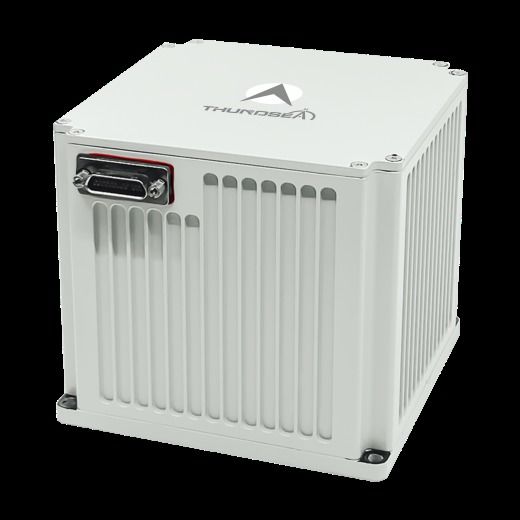

स्थिर प्रदर्शन TDF99A यूनिवर्सल समुद्री फाइबर ऑप्टिक इनेर्शियल नेविगेशन सिस्टम

उन्नत समुद्री लेजर जड़ता नेविगेशन प्रणाली जिसमें लेजर जिरो और क्वार्ट्ज फ्लेक्चर एक्सेलेरोमीटर होते हैं जो वास्तविक समय डेटा आउटपुट के लिए उच्च गति नेविगेशन सॉफ्टवेयर के साथ स्ट्रैपडाउन वास्तुकला में होते हैं।

आवेदन

छोटे और मध्यम आकार के मानव रहित सतह जहाजों (यूएसवी), मानव रहित पानी के नीचे वाहनों (यूयूवी), पानी के नीचे निर्देशित हथियारों और उच्च गति के साथ जटिल वातावरण में काम करने वाले प्लेटफार्मों के लिए आदर्श,व्यापक तापमान भिन्नताएं, और मजबूत कंपन।

प्रमुख विशेषताएं

लंगर लगाए हुए या निरंतर गति वाली सीधी रेखा नेविगेशन के दौरान संरेखण और आरंभ करने में सक्षम
स्थिर प्रदर्शन और उच्च विश्वसनीयता
सिस्टम दोष का पता लगाने और अलार्म कार्य
ईथरनेट और RS422 सीरियल पोर्ट सहित डिजिटल आउटपुट इंटरफेस

तकनीकी विनिर्देश

प्रकार	TDF99A
त्वरकमापक
महीने पूर्वाग्रह दोहराव	≤10μg
माह स्केल कारक सटीकता	≤ 10 पीपीएम
जिरो
पूर्वाग्रह दोहराव	00.005°/घंटा~0.003°/घंटा
स्केल कारक सटीकता	≤20 पीपीएम
यादृच्छिक चलना	≤0.0008°/√hr,1σ
प्रदर्शन विशेषताएं
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
गति सटीकता	≤1.2kn
प्रारंभ समय	≤10 सेकंड
इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
संरेखण
संरेखण का समय	≤30 मिनट
स्थिति सटीकता (शुद्ध जड़ता)	≤1nm/2h
स्थिति सटीकता (इनेरशिया/डीवीएल संयोजन)	≤0.3%D
एएचआरएस अनुप्रयोगों का प्रदर्शन
दिशा की सटीकता	≤0.05°सेक (L)
पिच और रोल सटीकता	≤0.02°
शारीरिक विशेषताएं
बिजली की खपत	<18W
आयाम	158161135 मिमी
वजन	<4 किलो
ऑपरेटिंग तापमान	-40°C~60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे
