गुणवत्ता मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली तेजी से संरेखण समय और छोटे आकार के साथ फैक्टरी

मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली तेजी से संरेखण समय और छोटे आकार के साथ

Name: मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली तेजी से संरेखण समय और छोटे आकार के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: FG-980S

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 5-8 कार्य दिवस

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कॉर्टन बॉक्स

FG-980S.pdf

PDF

उत्पाद सारांश

मॉडल एफजी-980एस: <0.1° हेडिंग त्रुटि के साथ उच्च सटीकता फाइबर ऑप्टिक आईएनएस, 1.5-मिनट तेज संरेखण, 55,000-घंटा एमटीबीएफ। यूएवी और विमानन के लिए एम्बेडेड जीएनएसएस के साथ कॉम्पैक्ट, कम-शक्ति डिजाइन। प्रमाणित मजबूत (15 ग्राम शॉक, MIL-STD-1553B)।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

0.8nmile / h imu जड़त्वीय मापन इकाई

,

0.8nmile / h imu जड़त्वीय नेविगेशन प्रणाली

,

0.8m / s जड़त्वीय नेविगेशन प्रणाली

पद:

0.8nmile/h जड़त्वीय

वेग:

0.8m/s जड़त्वीय

रोल और पिच:

0.05° जड़त्वीय

शीर्षक:

0.07° जड़त्वीय

समय संरेखित करें:

1.5 मिनट तेज

कोणीय दर:

±400°/से

त्वरण:

±15 ग्राम

झटका:

15 ग्राम@11 एमएस, अर्ध-साइन

कंपन:

0.04g²/Hz

एमटीबीएफ:

55000 बजे

उत्पाद वर्णन

मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली

FG-980S जड़ता नेविगेशन प्रणाली में 0.1° से कम की दिशा त्रुटि के साथ असाधारण सटीकता है।यह उन्नत प्रणाली एक एम्बेडेड जीएनएसएस रिसीवर को शामिल करती है और क्वार्ट्ज त्वरणमापकों के साथ तीन उच्च-सटीक एकल-अक्ष बंद-लूप लघु फाइबर ऑप्टिक जिरो (एफओजी) का उपयोग करती है.

कॉम्पैक्ट आयामों, हल्के निर्माण और कम बिजली की खपत के साथ डिजाइन की गई यह प्रणाली यूएवी, हेलीकॉप्टर,सामान्य विमानन विमान, और इसी तरह के अनुप्रयोग।

प्रमुख विशेषताएं

एकान्त, प्रचुर मात्रा में, निरंतर और सटीक नेविगेशन जानकारी प्रदान करता है
कॉम्पैक्ट आकार, हल्के डिजाइन और कम बिजली की खपत
एकीकृत उपग्रह नेविगेशन प्रौद्योगिकी

आवेदन

मानव रहित हवाई वाहन (यूएवी)
हेलीकॉप्टर
सामान्य विमानन विमान
संबंधित एयरोस्पेस अनुप्रयोग

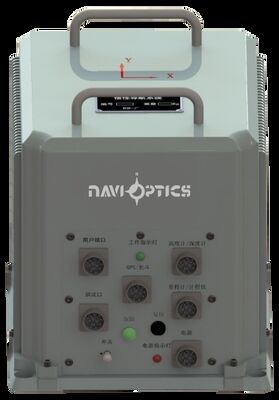

संरचनात्मक आयाम

मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली तेजी से संरेखण समय और छोटे आकार के साथ 0

तकनीकी विनिर्देश

संरेखण का समय	जीसी: 10 मिनट तेज़ः 5 मिनट
सटीकता	स्थितिःजड़ताः 1 एनएम/घंटा, एकीकृतः 20 मीटर गतिःजड़ता: 1 मीटर/सेकंड, एकीकृतः 0.8 मीटर/सेकंड दृष्टिकोण (1σ):जड़त्वः 0.02°, एकीकृतः 0.01° शीर्षक (1σ):जड़त्वः 0.1°, एकीकृतः 0.08°
गतिशील सीमा	कोणीय दर:±400°/सेकंड त्वरण:±15 ग्राम
परिचालन आवश्यकताएं	तापमानःकार्यः -45 से +70°C, भंडारणः -55 से +85°C सदमेःअर्ध-सिनोइडः 15g, 11ms कंपन:0.04g2/Hz
एमटीबीएफ	50,000 घंटे
विद्युत आपूर्ति/उपभोग	28 वीडीसी / 30 डब्ल्यू
इंटरफेस	MIL-STD-1553B / ARINC-429 / RS-422
आयाम	नेविगेशन इकाईः 238mm * 188mm * 190mm अधिकतम आकारः 254mm * 188mm * 190mm
वजन	7.1 किलोग्राम (रिसीविंग एंटीना को छोड़कर)

मॉडल FG-980S उच्च परिशुद्धता फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली तेजी से संरेखण समय और छोटे आकार के साथ 1
