गुणवत्ता यूएसवी और यूयूवी के लिए उच्च विश्वसनीयता सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली फैक्टरी

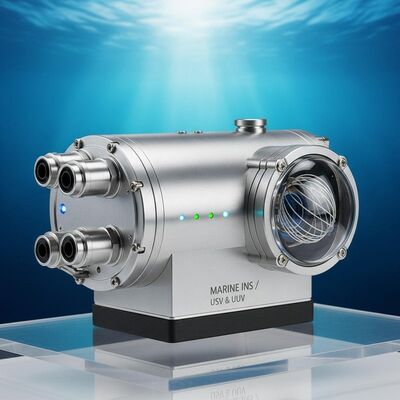

यूएसवी और यूयूवी के लिए उच्च विश्वसनीयता सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली

Name: यूएसवी और यूयूवी के लिए उच्च विश्वसनीयता सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF71A

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF71A.pdf

PDF

उत्पाद सारांश

TDF71A समुद्री फाइबर ऑप्टिक INS 0.01°/घंटा जाइरो बायस, ≤2nm/h स्थिति सटीकता और 20,000+ घंटे MTBF के साथ उच्च विश्वसनीयता प्रदान करता है। चरम वातावरण में यूएसवी/यूयूवी के लिए कॉम्पैक्ट डिजाइन, कम बिजली की खपत और कई नेविगेशन मोड की सुविधा है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

समुद्री फाइबर ऑप्टिक नेविगेशन प्रणाली

,

सार्वभौमिक जड़ता नेविगेशन प्रणाली

,

उच्च विश्वसनीयता इनेर्शियल नेविगेशन प्रणाली

उत्पाद वर्णन

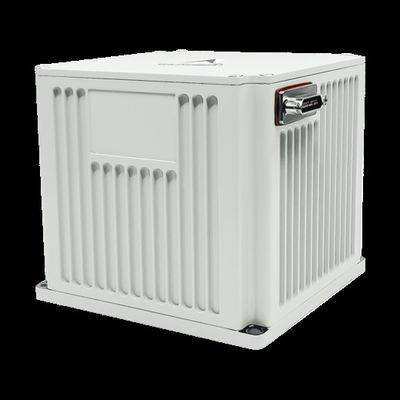

उच्च विश्वसनीयता मॉडल TDF71A यूनिवर्सल समुद्री फाइबर ऑप्टिक इनेर्शियल नेविगेशन सिस्टम

इस सर्व-उद्देश्यीय समुद्री लेजर इनेर्शियल नेविगेशन सिस्टम (आईएनएस) में लेजर जिरो और क्वार्ट्ज फ्लेक्चर एक्सेलेरोमीटर अपने मुख्य सेंसर घटकों के रूप में हैं।एक स्ट्रैपडाउन इनेर्शियल नेविगेशन सिस्टम संरचना को अपनाना, इसमें उन्नत नेविगेशन सॉफ्टवेयर शामिल है जो वास्तविक समय में नेविगेशन डेटा प्रदान करने के लिए आंतरिक रूप से उच्च गति से संचालित होता है।

आवेदन का दायरा

छोटे और मध्यम आकार के मानव रहित सतह के जहाजों (यूएसवी), मानव रहित पानी के नीचे वाहनों (यूयूवी), पानी के नीचे निर्देशित हथियारों के लिए उपयुक्त,और अन्य प्लेटफार्म जो उच्च गति के साथ जटिल वातावरण में काम करते हैं, व्यापक तापमान भिन्नताएं, और मजबूत कंपन।

प्रमुख विशेषताएं

लंगर लगाए हुए या निरंतर गति वाली सीधी रेखा नेविगेशन के दौरान संरेखण और आरंभ करने में सक्षम
स्थिर प्रदर्शन और उच्च विश्वसनीयता
विशेषताएं प्रणाली दोष का पता लगाने और अलार्म कार्यों
डिजिटल आउटपुट इंटरफेस से सुसज्जित, जिसमें ईथरनेट और RS422 सीरियल पोर्ट शामिल हैं

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
प्रकार	TDF71A
त्वरकमीटर पूर्वाग्रह दोहराव	≤20μg
त्वरकमापक स्केल कारक सटीकता	≤20 पीपीएम
जिरो बायस पुनरावृत्ति	00.01°/घंटा~0.005°/घंटा
जिरोस्केल कारक सटीकता	≤20 पीपीएम
जिरो रैंडम वॉक	≤0.003°/√hr,1σ
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
गति सटीकता	≤1.8kn
प्रारंभ समय	≤10 सेकंड
इनपुट/आउटपुट इंटरफ़ेस	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
संरेखण का समय	≤15 मिनट
स्थिति सटीकता (शुद्ध जड़ता)	≤2nm/1h
स्थिति सटीकता (इनेरशिया/डीवीएल संयोजन)	≤0.4%D
दिशा सटीकता (AHRS)	≤0.1°सेक (L)
पिच और रोल सटीकता	≤0.02°
बिजली की खपत	<15W
आयाम	130130110 मिमी
वजन	<2.2 किलोग्राम
ऑपरेटिंग तापमान	-40°C~60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे

परिचालन मोड

उत्पाद लाइनअप कई परिचालन मोड प्रदान करता है जिसमें स्टैंडअलोन जड़ता नेविगेशन, जड़ता/उपग्रह-एकीकृत नेविगेशन,विभिन्न प्रकार के समुद्री जहाजों के लिए व्यापक नेविगेशन मापदंडों की आपूर्ति करने के लिए जड़ता/गति सहायता युक्त एकीकृत नेविगेशन.
