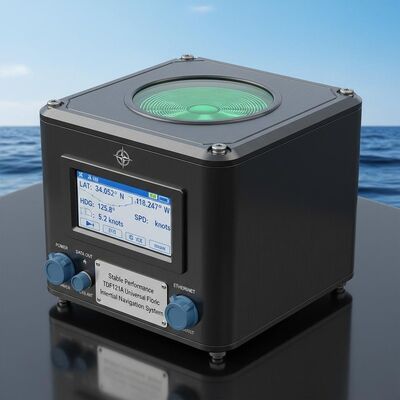

गुणवत्ता स्थिर प्रदर्शन उच्च विश्वसनीयता TDF121A सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली फैक्टरी

स्थिर प्रदर्शन उच्च विश्वसनीयता TDF121A सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली

Name: स्थिर प्रदर्शन उच्च विश्वसनीयता TDF121A सार्वभौमिक समुद्री फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF121A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF121A

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF121A.pdf

PDF

उत्पाद सारांश

TDF121A समुद्री फाइबर ऑप्टिक INS 0.003°/घंटा जाइरो बायस, 25g त्वरण सहनशीलता और 20,000+ घंटे MTBF के साथ उच्च विश्वसनीयता प्रदान करता है। सुविधाएँ ईथरनेट/आरएस422 इंटरफेस, चरम वातावरण में यूएसवी/यूयूवी के लिए जड़त्व/जीएनएसएस/डीवीएल एकीकरण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

समुद्री फाइबर ऑप्टिक इनेर्शियल नेविगेशन प्रणाली

,

गारंटी के साथ सार्वभौमिक जड़ता नेविगेशन प्रणाली

,

उच्च विश्वसनीयता इनेर्शियल नेविगेशन प्रणाली

उत्पाद वर्णन

TDF121A यूनिवर्सल समुद्री फाइबर ऑप्टिक इनेर्शियल नेविगेशन सिस्टम

उच्च विश्वसनीयता समुद्री गतिहीनता नेविगेशन प्रणाली के साथ मांग समुद्री अनुप्रयोगों के लिए स्थिर प्रदर्शन.

उत्पाद का अवलोकन

यह सार्वभौमिक समुद्री लेजर जड़ता नेविगेशन प्रणाली (आईएनएस) में लेजर जिरो और क्वार्ट्ज फ्लेक्चर एक्सेलेरोमीटर को कोर सेंसर डिवाइस के रूप में शामिल किया गया है।उच्च गति आंतरिक उन्नत नेविगेशन सॉफ्टवेयर के साथ एक स्ट्रैपडाउन जड़ता नेविगेशन प्रणाली ढांचे का उपयोग करना, यह वास्तविक समय में नेविगेशन डेटा प्रदान करता है। यह प्रणाली कई परिचालन मोडों का समर्थन करती है जिनमें विशुद्ध रूप से जड़ता नेविगेशन, जड़ता/उपग्रह-एकीकृत नेविगेशन,और जड़ता/गति सहायता युक्त एकीकृत नेविगेशन.

आवेदन

छोटे और मध्यम आकार के मानव रहित सतह जहाजों (यूएसवी), मानव रहित पानी के नीचे वाहनों (यूयूवी), पानी के नीचे निर्देशित हथियारों और उच्च गति के साथ जटिल वातावरण में काम करने वाले प्लेटफार्मों के लिए आदर्श,व्यापक तापमान भिन्नताएं, और मजबूत कंपन।

प्रमुख विशेषताएं

लंगर लगाए हुए या निरंतर गति वाली सीधी रेखा नेविगेशन के दौरान संरेखण और आरंभ करने में सक्षम
स्थिर प्रदर्शन और उच्च विश्वसनीयता
सिस्टम दोष का पता लगाने और अलार्म कार्य
ईथरनेट और RS422 सीरियल पोर्ट सहित डिजिटल आउटपुट इंटरफेस

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
प्रकार	TDF121A
त्वरकमीटर पूर्वाग्रह दोहराव	≤10μg
त्वरकमापक स्केल कारक सटीकता	≤ 10 पीपीएम
जिरो बायस पुनरावृत्ति	00.003°/घंटा~0.001°/घंटा
जिरोस्केल कारक सटीकता	≤20 पीपीएम
यादृच्छिक पैदल	≤0.0006°/√hr,1σ
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
गति सटीकता	≤1.20kn
प्रारंभ समय	≤10 सेकंड
इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
संरेखण का समय	≤30 मिनट
स्थिति सटीकता (शुद्ध जड़ता)	≤1nm/4h
स्थिति सटीकता (इनेरशिया/डीवीएल संयोजन)	≤0.2%D
दिशा सटीकता (AHRS)	≤0.03°सेक ((L)
पिच और रोल सटीकता	≤0.02°
बिजली की खपत	<18W
आयाम	250220160 मिमी
वजन	<9 किलोग्राम
ऑपरेटिंग तापमान	-40°C~60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे
