उत्पाद विवरण:
|

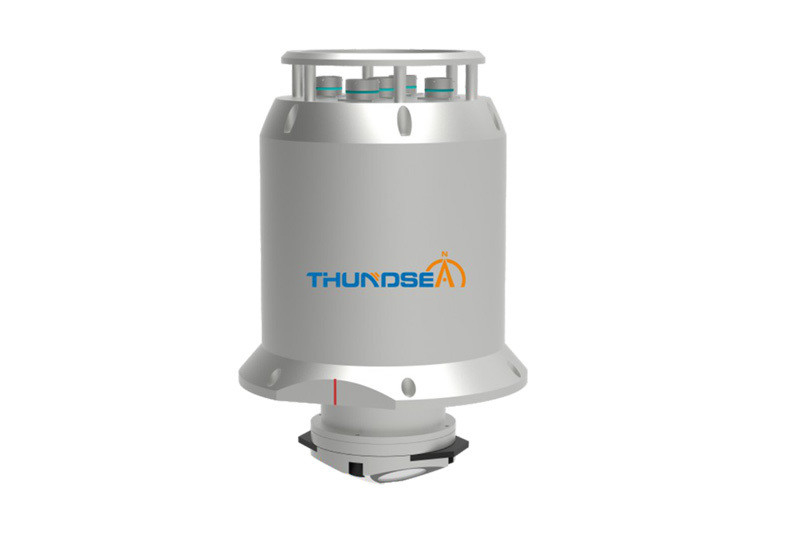

छोटे आकार का उच्च दबाव वाला TFG श्रृंखला के तहत समुद्री जड़ता नेविगेशन प्रणाली Rov
1 परिचय
टीएफजी सीरीज सबसी इनेर्शियल नेविगेशन सिस्टम विशेष रूप से आरओवी/ट्रेंचर के लिए इसकी उच्च सटीकता, छोटे आकार और उच्च दबाव सहिष्णुता के कारण डिज़ाइन किया गया है।एक उच्च सटीकता तीन अक्षीय एफओजी और तीन क्वार्ट्ज त्वरणमीटर से बना, टीएफजी चरम परिस्थितियों में अपनी उच्च सटीकता प्रदर्शन सुनिश्चित करने के लिए उच्च परिशुद्धता कैलिब्रेशन और मुआवजा तकनीक को अपनाता है।
2 विशेषताएं
टाइटेनियम के मामले से यह 6000 मीटर गहरे समुद्र के नीचे काम कर सकता है।
तीन अक्षीय एफओजीः छोटा आकार, कम खपत, कम वजन
त्वरित संरेखण, 10 मिनट
GNSS/EM LOG/DVL/USBL के साथ एकीकृत
निःशुल्क रखरखाव
3 आवेदकon
आर.ओ.वी. के समुद्र के नीचे की स्थिति और नेविगेशन
ट्रेंचर या ट्रैक्टर
समुद्र तल के लिए रवैया और गति सेंसर
|
|
|
TFG005 |
TFG01 |
TFG03 |
TFG05 |
|
|
|
पाना बैटरीरसीला
|
0.05 सीकेंट अक्षांश |
0.1 सीकेंट अक्षांश आरएमएस |
0.3 सीकेंट अक्षांश आरएमएस |
0.5 सीकेंट अक्षांश आरएमएस |
|
|
|
रोल और पिच सटीकता |
0.01 आरएमएस |
0.05 आरएमएस |
|||
|
|
ऊंचाई सटीकता |
5 सेमी या5% 5厘米 या5% ((延延) |
||||
|
|
संरेखण का समय |
10 मिनट |
||||
|
|
अंगूलाrदर |
≥300°/s ≥300/सेकंड ≥500/सेकंड |
||||
|
|
स्थिति की सटीकता (DVL) |
0.3%D (D दूरी है) 1%D (D दूरी है) |
||||
|
|
स्थिति की सटीकताGNSS) |
20m,1σ |
||||
|
शक्ति |
परिचालन अक्षांश |
±80° |
||||
|
विद्युत आपूर्ति |
18-36Vdc |
|||||
|
इंटरफेस |
पीउपभोग |
16W 16W |
||||
|
सीरियल (बी-डी)र(संभावित) |
4 x विन्यास योग्य RS-232 / RS-422 |
|||||
|
|
सीरियल (प्रसारण के लिए) |
4 x कॉन्फ़िगरउरसक्षम RS-232 / RS-422 |
||||
|
|
ईथरनेट |
10 / 100MB |
||||
|
|
डेटा प्रारूप |
एनएमईए 0183 / आईईसी 61162 |
||||
|
शारीरिक विशेषताएं |
सहायक इनपुट |
GNSS,ईएम लॉग,डीवीएल,यूएसबीएल/एलबीएल,गहराई सेंसर |
||||
|
आयाम |
4000m |
210एमएम(Φ) x330मिमी(h) |
180मिमी(Φ) x 310 मिमी ((h) |
|||
|
|
6000m |
220एमएम(Φ) x330मिमी(h) |
180 मिमी(Φ) x 310 मिमी ((h) |
|||
|
हवा में वजन |
4000m |
18.5किलो |
14.2किलो |
|||
|
|
|
6000m |
21.3किलो |
17.6किलो |
||
|
वजन पानी में |
4000m |
10.1किलो |
8.5किलो |
|||
|
|
|
6000m |
12किलो |
10.2किलो |
||
|
सामग्री |
4000m |
टाइटेनियम |
||||
|
पर्यावरण |
|
6000m |
टाइटेनियम |
|||
|
एमटीबीएफ |
100,000 घंटे |
|||||
|
ओपेचूहातापमान |
-40°C+55 तक°C |
|||||
|
भंडारण तापमान |
-50°C+70 तक°C |
|||||
|
|
पर्यावरण |
पूरा करता है या उससे अधिकमैंईसी 60945 |
||||
|
|
ईएमसी |
पूरा करता है या उससे अधिकमैंईसी 60945 |
||||
|
Wआराँटी |
|
24 महीने की वारंटी |
||||
