उत्पाद विवरण:
|
| पूर्वाग्रह दोहराव: | ≤0.006°/घंटा | स्केल फैक्टर सटीकता: | ≤3ppm |
|---|---|---|---|
| यादृच्छिक चाल: | ≤0.0015 °//HR | कोणीय दर: | ± ± 400 °/सेकंड |
| आयाम: | 193 × 169 × 160 | वजन: | ＜ 6kg |
| प्रमुखता देना: | उन्नत जड़ता नेविगेशन प्रणाली,वाहन पर लगाए गए जड़ता नेविगेशन प्रणाली |
||

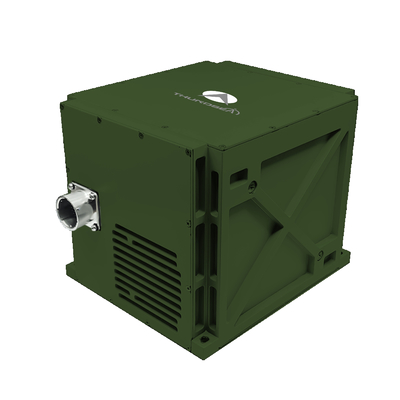

लैंड फोर्स नेविगेशन TDL65A वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण
1 परिचय
वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन सिस्टम लेजर/फाइबर ऑप्टिक जिरो और क्वार्ट्ज एक्सेलेरोमीटर का उपयोग कोर सेंसर के रूप में करता है।उन्नत नेविगेशन एल्गोरिदम के साथ एक स्ट्रैपडाउन इनेर्शियल नेविगेशन आर्किटेक्चर को अपनाना, यह वास्तविक समय की स्थिति डेटा प्रदान करता है। यह उत्पाद श्रृंखला कई परिचालन मोड का समर्थन करती हैः शून्य गति अद्यतन (ZUPT), जीएनएसएस-सहायित जड़ता नेविगेशन,और ओडोमीटर-सहायित जड़ता नेविगेशनविभिन्न वाहन प्लेटफार्मों के लिए डिज़ाइन किया गया, यह विभिन्न परिचालन आवश्यकताओं को पूरा करने के लिए व्यापक नेविगेशन मापदंड प्रदान करता है।
2आवेदन क्षेत्र
भूगर्भ सर्वेक्षण वाहनों, टैंकों, स्व-चालित तोपखाने, पैदल सेना के लड़ाकू वाहनों, मानव रहित वाहनों, उच्च गति ट्रेनों, कृषि मशीनरी वाहनों, आदि के लिए उपयुक्त।
3प्रदर्शन विशेषताएं
इसमें स्वायत्त नेविगेशन, शून्य-गति अद्यतन (ZUPT) और किलोमीटर मीटर और/या उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन है।
उच्च विश्वसनीयता।
उच्च अक्षांश (± 65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए उपयुक्त।
स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम।
4 मुख्य मापदंड
| प्रकार | TDL65A | |
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤10μg |
| माह स्केल कारक सटीकता | ≤ 10 पीपीएम | |
| जिरो | पूर्वाग्रह दोहराव | ≤0.006°/घंटा |
| स्केल कारक सटीकता | ≤3 पीपीएम | |
| यादृच्छिक चलना | ≤0.0015°/√hr | |
| विशेषताएं | कोणीय दर | ≥±400°/सेक |
| कोणीय त्वरण | 100000°/सेक2 | |
| त्वरण | >25 ग्राम | |
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | |
| संरेखण का समय | ≤8 मिनट | |
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | |
| स्थिति सटीकता | उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤7 मीटर |
| जड़ता नेविगेशन/ओडोमीटर संयोजन | ≤0.2%D | |
| उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤0.7mil | |
| असर रखने की सटीकता/2h | ≤1.0mil | |
| संयुक्त नेविगेशन स्थिति सटीकता | ≤0.5mil | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | ≤0.5mil |
| पिच और रोल सटीकता | ≤0.2mil | |
| विशेषताएं | बिजली की खपत | <30W |
| आयाम | 193×169×160 | |
| वजन | <6 किलोग्राम | |
| तापमान | -40°C~60°C | |
| झटका | 15g, आधा-सिनस तरंग 11ms | |
| इनपुट वोल्ट | DC24V ((±25%) | |
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | |
| कंपन | 20~2000 हर्ट्ज,6.06g | |
| एमटीबीएफ | >20000 घंटे | |
