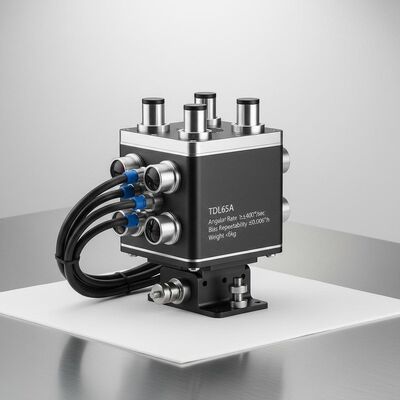

गुणवत्ता TDL65A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण जिनकी कोणीय दर ≥±400°/सेक, पूर्वाग्रह दोहराव ≤0.006°/घंटा और वजन <6kg फैक्टरी

TDL65A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण जिनकी कोणीय दर ≥±400°/सेक, पूर्वाग्रह दोहराव ≤0.006°/घंटा और वजन <6kg

Name: TDL65A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण जिनकी कोणीय दर ≥±400°/सेक, पूर्वाग्रह दोहराव ≤0.006°/घंटा और वजन <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl65a
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: Tdl65a

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDL65A.pdf

PDF

उत्पाद सारांश

TDL65A वाहन-माउंटेड ऑप्टिकल जाइरो सिस्टम ≤0.006°/h बायस रिपीटेबिलिटी और ≥±400°/सेकंड कोणीय दर प्रदान करता है। टैंक, यूएवी और सर्वेक्षण वाहनों के लिए ZUPT, GNSS और ओडोमीटर एकीकरण का समर्थन करता है। 20,000+ घंटे एमटीबीएफ के साथ चरम स्थितियों (-40℃~60℃) में काम करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उन्नत जड़ता नेविगेशन प्रणाली

,

वाहन पर लगाए गए जड़ता नेविगेशन प्रणाली

पूर्वाग्रह पुनरावृत्ति:

≤0.006°/घंटा

स्केल फैक्टर सटीकता:

≤3पीपीएम

यादृच्छिक चाल:

≤0.0015 °//HR

कोणीय दर:

≥±400°/सेकंड

DIMENSIONS:

193 × 169 × 160

वज़न:

＜ 6kg

उत्पाद वर्णन

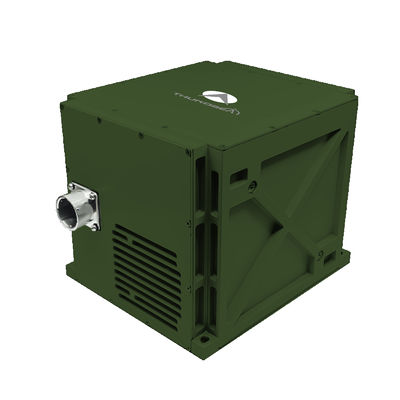

उन्नत भूमि बल नेविगेशन TDL65A वाहन पर लगाए गए ऑप्टिकल ग्यारो पोजिशनिंग और ओरिएंटेशन उपकरण

TDL65A वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन सिस्टम लेजर/फाइबर ऑप्टिक जिरो और क्वार्ट्ज एक्सेलेरोमीटर का उपयोग कोर सेंसर के रूप में करता है।उन्नत नेविगेशन एल्गोरिदम के साथ एक स्ट्रैपडाउन इनेर्शियल नेविगेशन आर्किटेक्चर को अपनाना, यह वास्तविक समय की स्थिति डेटा प्रदान करता है। यह उत्पाद श्रृंखला शून्य गति अद्यतन (ZUPT), जीएनएसएस-सहायित जड़ता नेविगेशन सहित कई परिचालन मोड का समर्थन करती है,और ओडोमीटर-सहायित जड़ता नेविगेशन.

अनुप्रयोग क्षेत्र

भूगर्भिक सर्वेक्षण वाहन
टैंक और स्वयंचलित तोपखाने
पैदल सेना के लड़ाकू वाहन
मानव रहित वाहन
उच्च गति वाली ट्रेनें
कृषि मशीनरी वाहन

प्रदर्शन विशेषताएं

स्वायत्त नेविगेशन क्षमता
शून्य गति अद्यतन (ZUPT) कार्यक्षमता
किलोमीटर मीटर और उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन
उच्च विश्वसनीयता डिजाइन
उच्च अक्षांश (±65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त
स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम

तकनीकी विनिर्देश

पैरामीटर प्रकार	विनिर्देश
मॉडल	TDL65A
त्वरकमीटर पूर्वाग्रह दोहराव	≤10μg
त्वरकमापक स्केल कारक सटीकता	≤ 10 पीपीएम
जिरो बायस पुनरावृत्ति	≤0.006°/घंटा
जिरोस्केल कारक सटीकता	≤3 पीपीएम
जिरो रैंडम वॉक	≤0.0015°/√hr
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
संरेखण का समय	≤8 मिनट
इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
उत्तर का पता लगाना/ओरिएंटेशन सटीकता	≤7 मीटर
जड़ता नेविगेशन/ओडोमीटर संयोजन	≤0.2%D
असर सटीकता बनाए रखना (2 घंटे)	≤1.0mil
संयुक्त नेविगेशन स्थिति सटीकता	≤0.5mil
एएचआरएस शीर्षक सटीकता	≤0.5mil
एएचआरएस पिच एंड रोल सटीकता	≤0.2mil
बिजली की खपत	<30W
आयाम	193169160 मिमी
वजन	<6 किलोग्राम
ऑपरेटिंग तापमान	-40°C से 60°C तक
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे
