उत्पाद विवरण:
|
| महीनों पूर्वाग्रह पुनरावृत्ति: | ≤20μg | महीनों का कारक सटीकता: | ≤20 पीपीएम |
|---|---|---|---|
| पूर्वाग्रह दोहराव: | ≤0.008 °/घंटा | स्केल फैक्टर सटीकता: | ≤20 पीपीएम |
| यादृच्छिक चाल: | ≤0.003 °//HR | कंपन: | 20 ~ 2000Hz, 6.06g |
| एमटीबीएफ: | > 15000 घंटे |

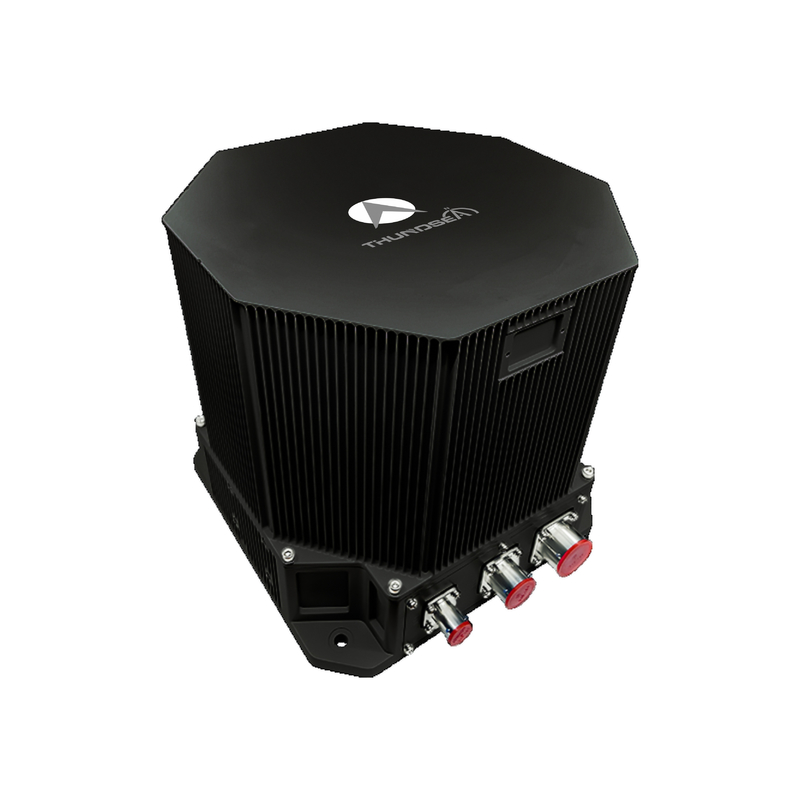

विमानन नेविगेशन TDF645B एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन
1 इंट्रोडक्टिन
एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम (INS) में ऑप्टिकल जिरोस्कोप और क्वार्ट्ज एक्सेलेरोमीटर अपने मुख्य सेंसर घटकों के रूप में कार्य करते हैं,या तो एक स्ट्रैपडाउन या dithered (मॉड्यूलेटेड) सिस्टम वास्तुकला का उपयोगउच्च प्रसंस्करण गति पर उन्नत नेविगेशन सॉफ़्टवेयर के साथ काम करते हुए, यह प्रणाली अपने परिष्कृत कम्प्यूटेशनल कोर के माध्यम से वास्तविक समय में नेविगेशन डेटा प्रदान करती है।इस उत्पाद श्रृंखला में बहु-स्रोत एकीकरण क्षमताएं हैं, जो मिशन आवश्यकताओं के अनुसार उपग्रह नेविगेशन, आकाशीय नेविगेशन, रेडियो नेविगेशन, ऊंचाई मीटर डेटा और दृश्य नेविगेशन प्रणालियों के संलयन का समर्थन करता है।शुद्ध जड़ता नेविगेशन से लेकर अनुकूलित मल्टी सेंसर फ्यूजन तक लचीले परिचालन मोड प्रदान करना, यह हवाई प्लेटफार्मों के लिए सटीक स्थिति, वेग और रवैया जानकारी सहित व्यापक नेविगेशन मापदंड प्रदान करता है।
2अनुप्रयोग क्षेत्र
फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।
3प्रदर्शनसीविशेषताएं
बहु-संवेदक संलयन का समर्थन करता है, जिसमें उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा शामिल हैं।
ग्राहक की आवश्यकताओं के आधार पर स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विचिंग का समर्थन करता है।
जमीन आधारित कंपन प्लेटफार्मों पर और उड़ान के दौरान संरेखण के लिए सक्षम।
प्रणाली दोष का पता लगाने और अलार्म कार्यों से लैस।
4 मुख्य मापदंड
| प्रकार | TDF645B | ||
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤20μg | |
| माह स्केल कारक सटीकता | ≤20 पीपीएम | ||
| जिरो | पूर्वाग्रह दोहराव | ≤0.008°/घंटा | |
| स्केल कारक सटीकता | ≤20 पीपीएम | ||
| यादृच्छिक चलना | ≤0.003°/√hr | ||
| विशेषताएं | स्थिति की सटीकता | शुद्ध जड़ता | ≤1nm/6h |
| जड़ता नेविगेशन उपग्रह संयोजन | उपग्रह सटीकता से बेहतर | ||
| वेग सटीकता | शुद्ध जड़ता | ≤1.0m/s | |
| जड़ता नेविगेशन उपग्रह संयोजन | ≤0.2m/s | ||
| कोणीय दर | ≥±400°/सेक | ||
| कोणीय त्वरण | 100000°/सेक2 | ||
| त्वरण | >25 ग्राम | ||
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | ||
| संरेखण का समय | ≤8 मिनट | ||
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | ||
| संरेखण का समय | समय | <15 मिनट | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | शुद्ध जड़ता | ≤0.1°सेक (L) |
| उपग्रह नेविगेशन संयोजन | ≤0.05°सेक (L) | ||
| पिच और रोल सटीकता | शुद्ध जड़ता | ≤0.05° | |
| उपग्रह नेविगेशन संयोजन | ≤0.02° | ||
| विशेषताएं | बिजली की खपत | <40W | |
| आयाम | 193×169×160 | ||
| वजन | <6.5 किलोग्राम | ||
| तापमान | -40°C~60°C | ||
| झटका | 15g, आधा-सिनस तरंग 11ms | ||
| इनपुट वोल्ट | DC24V ((±25%) | ||
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | ||
| कंपन | 20~2000 हर्ट्ज,6.06g | ||
| एमटीबीएफ | >15000 घंटे | ||
