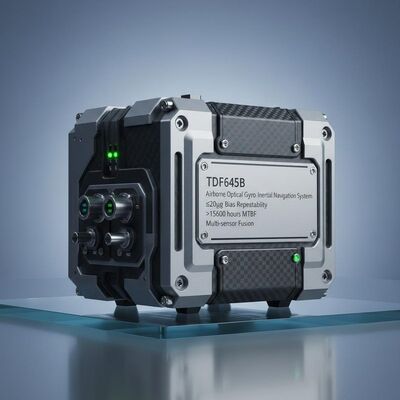

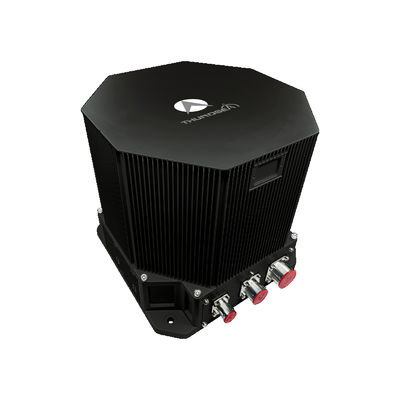

गुणवत्ता TDF645B एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤20μg Bias Repeatability, >15000 घंटे MTBF और मल्टी सेंसर फ्यूजन के साथ फैक्टरी

TDF645B एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤20μg Bias Repeatability, >15000 घंटे MTBF और मल्टी सेंसर फ्यूजन के साथ

Name: TDF645B एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤20μg Bias Repeatability, >15000 घंटे MTBF और मल्टी सेंसर फ्यूजन के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF645B

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

उत्पाद सारांश

TDF645B एयरबोर्न ऑप्टिकल जाइरो INS मल्टी-सेंसर फ़्यूज़न के साथ ≤1nm/6h स्थिति सटीकता प्रदान करता है। 15,000+ घंटे एमटीबीएफ, -40℃ से 60℃ संचालन की सुविधा, और बेहतर यूएवी प्रदर्शन के लिए उपग्रह/आकाशीय/दृश्य नेविगेशन एकीकरण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

,

विमानन आईएमयू जड़त्वीय मापन इकाई

,

ऑप्टिकल गायरो आईएमयू जड़त्वीय मापन इकाई

महीनों पूर्वाग्रह पुनरावृत्ति:

≤20μg

महीनों का कारक सटीकता:

≤20पीपीएम

पूर्वाग्रह पुनरावृत्ति:

≤0.008 °/घंटा

स्केल फैक्टर सटीकता:

≤20पीपीएम

यादृच्छिक चाल:

≤0.003°/√घंटा

कंपन:

20~2000Hz,6.06g

एमटीबीएफ:

>15000 घंटे

उत्पाद वर्णन

विमानन नेविगेशन TDF645B एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम (आईएनएस) में ऑप्टिकल जिरोस्कोप और क्वार्ट्ज एक्सेलेरोमीटर अपने मुख्य सेंसर घटकों के रूप में कार्य करते हैं,या तो एक स्ट्रैपडाउन या dithered (मॉड्यूलेटेड) सिस्टम वास्तुकला का उपयोगउच्च प्रसंस्करण गति पर उन्नत नेविगेशन सॉफ़्टवेयर के साथ काम करते हुए, यह प्रणाली अपने परिष्कृत कम्प्यूटेशनल कोर के माध्यम से वास्तविक समय में नेविगेशन डेटा प्रदान करती है।

इस उत्पाद श्रृंखला में बहु-स्रोत एकीकरण क्षमताएं हैं, जो उपग्रह नेविगेशन, आकाशीय नेविगेशन, रेडियो नेविगेशन, ऊंचाई माप डेटा,और मिशन आवश्यकताओं के अनुसार दृश्य नेविगेशन प्रणालीशुद्ध जड़ता नेविगेशन से लेकर अनुकूलित मल्टी-सेंसर फ्यूजन तक लचीले परिचालन मोड प्रदान करते हुए, यह सटीक स्थिति, वेग, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति,हवाई प्लेटफार्मों के लिए स्थिति और जानकारी.

अनुप्रयोग क्षेत्र

फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।

प्रदर्शन विशेषताएं

बहु-संवेदक संलयन का समर्थन करता है, जिसमें उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा शामिल हैं
ग्राहक की आवश्यकताओं के आधार पर स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विचिंग का समर्थन करता है
जमीन आधारित कंपन प्लेटफार्मों पर संरेखित करने में सक्षम और उड़ान के दौरान संरेखित करने में सक्षम
सिस्टम दोष का पता लगाने और अलार्म कार्यों से सुसज्जित

तकनीकी विनिर्देश

पैरामीटर प्रकार	विनिर्देश	मूल्य
त्वरकमापक	महीने पूर्वाग्रह दोहराव	≤20μg
त्वरकमापक	माह स्केल कारक सटीकता	≤20 पीपीएम
जिरो	पूर्वाग्रह दोहराव	≤0.008°/घंटा
	स्केल कारक सटीकता	≤20 पीपीएम
	यादृच्छिक चलना	≤0.003°/√hr
विशेषताएं	स्थिति सटीकता (शुद्ध जड़ता)	≤1nm/6h
	स्थिति सटीकता (इनेर्शियल नेविगेशन उपग्रह संयोजन)	उपग्रह सटीकता से बेहतर
	वेग सटीकता (शुद्ध जड़ता)	≤1.0m/s
	गति की सटीकता (इनेर्शियल नेविगेशन उपग्रह संयोजन)	≤0.2m/s
कोणीय दर		≥±400°/सेक
कोणीय त्वरण		100000°/सेक2
त्वरण		>25 ग्राम
एकतरफा दृष्टिकोण		कोई भी अभिविन्यास
संरेखण का समय		≤8 मिनट
इनपुट/आउटपुट		3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
एएचआरएस अनुप्रयोगों का प्रदर्शन	दिशा सटीकता (शुद्ध जड़ता)	≤0.1°सेक (L)
एएचआरएस अनुप्रयोगों का प्रदर्शन	दिशा सटीकता (उपग्रह नेविगेशन संयोजन)	≤0.05°सेक (L)
पिच और रोल सटीकता	शुद्ध जड़ता	≤0.05°
पिच और रोल सटीकता	उपग्रह नेविगेशन संयोजन	≤0.02°
बिजली की खपत		<40W
आयाम		193169160
वजन		<6.5 किलोग्राम
तापमान		-40°C~60°C
झटका		15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट		DC24V ((±25%)
शीतलन		माउंटिंग प्लेट के लिए प्रवाह
कंपन		20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ		>15000 घंटे
