उत्पाद विवरण:
|
| पूर्वाग्रह स्थिरता (1σ): | 00.004°/h~0.002°/h | शून्य पूर्वाग्रह पुनरावृत्ति (1σ): | 0.002 °/h ~ 0.001 °/h |
|---|---|---|---|
| ARW （कोणीय यादृच्छिक चलना: | 0.0007 °//HR ~ 0.0004 °//HR | स्केल फैक्टर त्रुटि (1): | ≤2पीपीएम |
| गतिशील सीमा: | ± ± 400 °/s | बैंडविड्थ: | ＞ 200Hz |
| वजन: | 2 किलो | आयाम: | 151 मिमी × 126 मिमी × 57 मिमी |
| प्रमुखता देना: | उच्च परिशुद्धता रिंग लेजर जिरोस्कोप,रिंग लेजर जिरोस्कोप |
||

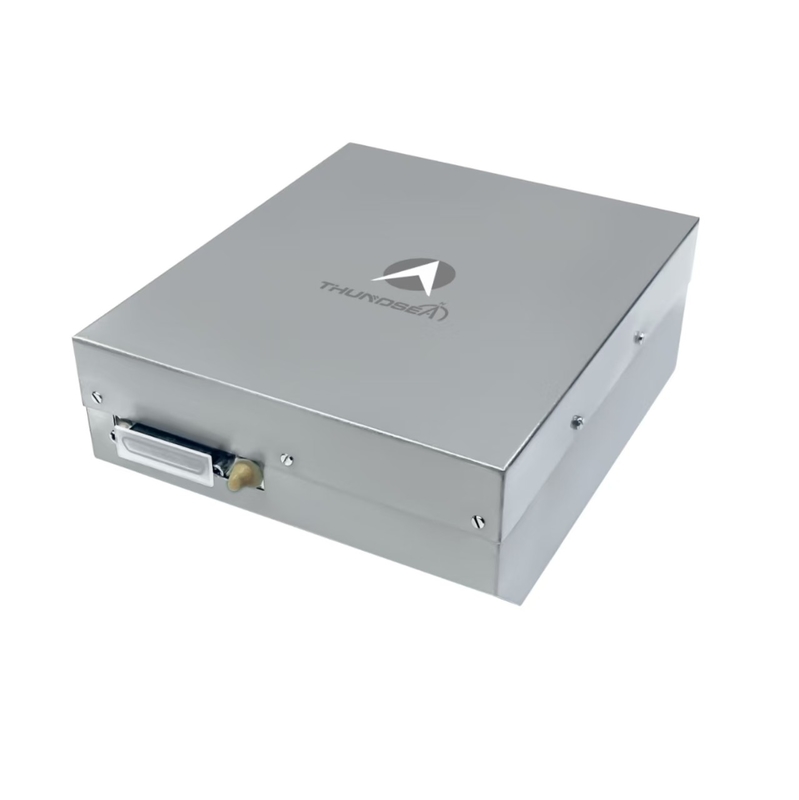

उच्च परिशुद्धता TDLG90S रिंग लेजर जिरोस्कोप
1 परिचय
रिंग लेजर जिरोस्कोप (RLG) Sagnac प्रभाव के आधार पर काम करता है।वाहक की कोण वृद्धि को सटीक रूप से मापने के लिए एक बंद अनुनाद गुहा के भीतर घड़ी के दिशा में और घड़ी के विपरीत दिशा में लेजर बीम के बीच हस्तक्षेप चरण अंतर का उपयोग करना।इस प्रकार के जिरोस्कोप में उच्च स्तर का एकीकरण, असाधारण विश्वसनीयता, पर्यावरण अनुकूलन क्षमता और स्थिर परिचालन प्रदर्शन है।इसे उच्च परिशुद्धता वाले जड़ता नेविगेशन प्रणालियों में एक मुख्य सेंसर बना दिया गया है जिसे घरेलू और अंतर्राष्ट्रीय अनुप्रयोगों में व्यापक रूप से अपनाया गया है।.
2आवेदन
"एयरोस्पेस प्लेटफार्मों (अंतरिक्ष यान/विमान/उपग्रहों) में जड़ता नेविगेशन सिस्टम (आईएनएस) और रुख दिशा संदर्भ प्रणाली (एएचआरएस) के साथ एकीकरण के लिए प्रमाणित,समुद्री प्रणालियाँ (सतह जहाज/डुबकी जहाज), और स्थलीय नेविगेशन मॉड्यूल (ऑटोमोबाइल/सैन्य वाहन) ।'
3विशेषताएं
प्रकाश पथ और सर्किट एक इकाई, सरल संरचना और आसान स्थापना में कैप्सूल हैं;
छोटे आकार, हल्के वजन, आसान एकीकरण और नियंत्रित बिजली की खपत
उच्च विश्वसनीयता, झटके और कंपन प्रतिरोध, और पर्यावरण अनुकूलन क्षमता;
व्यापक गतिशील प्रतिक्रिया बैंडविड्थ, डिजिटल सिग्नल आउटपुट।
4 मुख्य मापदंड
|
प्रदर्शन |
पूर्वाग्रह स्थिरता (1σ) |
0.004°/h~0.002°/h |
|
शून्य पूर्वाग्रह पुनरावृत्ति (1σ) |
0.002°/h~0.001°/h |
|
|
एआरडब्ल्यू(कोणीय यादृच्छिक चलना |
0.0007°/√घन्टा ~ 0.0004°/√ह्र |
|
|
पैमाना कारक त्रुटि (1σ) |
≤2ppm |
|
|
गतिशील सीमा |
≥±400°/s |
|
|
बैंडविड्थ |
>200 हर्ट्ज |
|
|
विद्युत इंटरफेस |
समय चालू करें |
<5s |
|
आउटपुट सिग्नल प्रारूप |
टीटीएल |
|
|
स्व-परीक्षण में निर्मित |
हाँ |
|
|
आउटपुट सिग्नल अद्यतन दर |
1 हर्ट्ज |
|
|
आउटपुट सिग्नल बाउड दर |
115200 |
|
|
कंपन शॉक |
75 ग्राम, आधा साइन, 6 एमएस |
|
|
परिचालन तापमान |
- चालीस°C + 70°C |
|
|
भंडारण तापमान |
- 55°C + 85°C |
|
|
भौतिक विनिर्देश |
विद्युत आपूर्ति |
±15V,±5V |
|
कनेक्टर (25 पिन) |
J30JM-37ZKP36 |
|
|
बिजली की खपत |
≤3W |
|
|
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार) |
>10000 घंटे |
|
|
वजन |
2 किलो |
|
|
आयाम |
151 मिमी × 126 मिमी × 57 मिमी |
