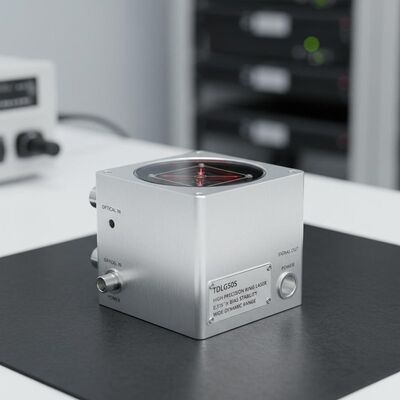

गुणवत्ता उच्च परिशुद्धता रिंग लेजर जिरोस्कोप टीडीएलजी 50 एस 0.015°/घंटा पूर्वाग्रह स्थिरता और जड़ता नेविगेशन के लिए व्यापक गतिशील रेंज के साथ फैक्टरी

उच्च परिशुद्धता रिंग लेजर जिरोस्कोप टीडीएलजी 50 एस 0.015°/घंटा पूर्वाग्रह स्थिरता और जड़ता नेविगेशन के लिए व्यापक गतिशील रेंज के साथ

Name: उच्च परिशुद्धता रिंग लेजर जिरोस्कोप टीडीएलजी 50 एस 0.015°/घंटा पूर्वाग्रह स्थिरता और जड़ता नेविगेशन के लिए व्यापक गतिशील रेंज के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDLG50S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDLG50S Ring Laser Gyroscope.pdf

PDF

उत्पाद सारांश

0.015°/h बायस स्थिरता, ±400°/s रेंज और MIL-HDBK-217-F MTBF >10,000hr के साथ उच्च परिशुद्धता TDLG50S रिंग लेजर जायरोस्कोप। एयरोस्पेस, समुद्री और वाहन नेविगेशन सिस्टम के लिए कॉम्पैक्ट, शॉक-प्रतिरोधी डिजाइन।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उच्च परिशुद्धता रिंग लेजर जिरोस्कोप

,

रिंग लेजर जिरोस्कोप

उत्पाद वर्णन

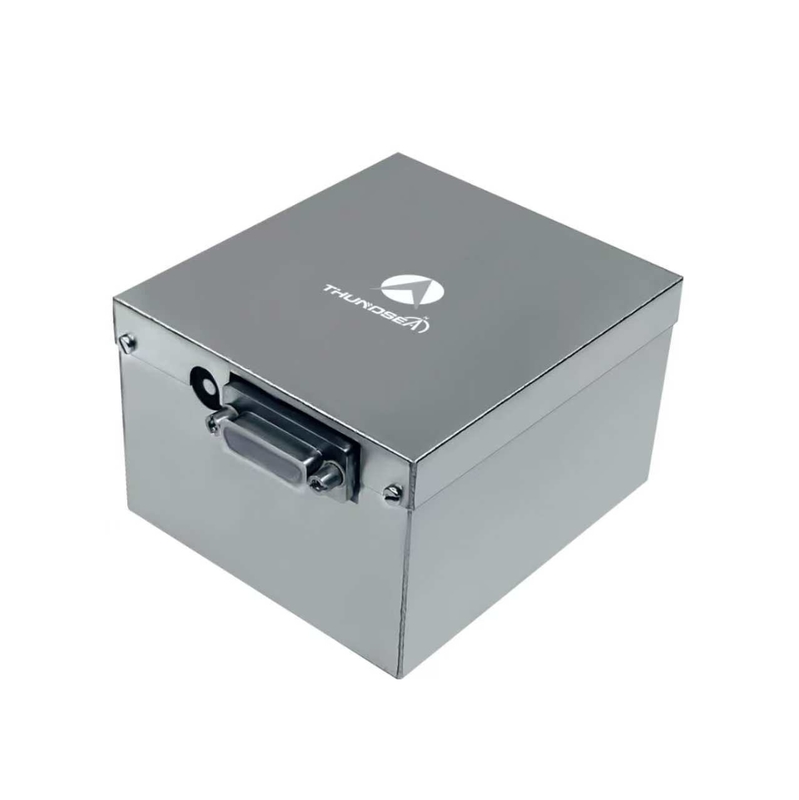

उच्च परिशुद्धता TDLG50S रिंग लेजर जिरोस्कोप

टीडीएलजी50एस रिंग लेजर जायरोस्कोप सग्नैक प्रभाव सिद्धांत पर काम करता है, रिंग ग्लास गुहा के भीतर लेजर हस्तक्षेप चरण अंतर का पता लगाकर वाहक कोण वृद्धि को मापता है।यह एकीकृत जिरोस्कोप असाधारण विश्वसनीयता प्रदान करता है, पर्यावरण अनुकूलन क्षमता और स्थिर प्रदर्शन, इसे विश्व स्तर पर सबसे व्यापक रूप से उपयोग किए जाने वाले उच्च-सटीक जड़ता नेविगेशन सेंसर में से एक बनाता है।

आवेदन

अंतरिक्ष यान, विमान, कृत्रिम उपग्रह, वाहन, जहाज और पनडुब्बियों सहित उच्च अंत अनुप्रयोगों में जड़ता नेविगेशन प्रणालियों और दृष्टिकोण संदर्भ उपकरण के लिए आदर्श।

प्रमुख विशेषताएं

आसान स्थापना के लिए सरल संरचना के साथ एकीकृत ऑप्टिकल पथ और सर्किट डिजाइन
कॉम्पैक्ट आकार, हल्के निर्माण और नियंत्रित बिजली की खपत
उत्कृष्ट झटके और कंपन प्रतिरोध के साथ उच्च विश्वसनीयता
पर्यावरण अनुकूलन क्षमता और व्यापक गतिशील प्रतिक्रिया बैंडविड्थ
सटीक माप के लिए डिजिटल संकेत आउटपुट

तकनीकी विनिर्देश

प्रदर्शन विशेषताएं
पूर्वाग्रह स्थिरता (1σ)	0.015°/घंटा ~ 0.006°/घंटा
शून्य पूर्वाग्रह पुनरावृत्ति (1σ)	00.005°/h ~ 0.003°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	00.003°/√hr ~ 0.0015°/√hr
पैमाना कारक त्रुटि (1σ)	≤ 5 पीपीएम
गतिशील सीमा	≥±400°/s
बैंडविड्थ	>200 हर्ट्ज
विद्युत इंटरफेस
समय चालू करें	<5s
आउटपुट सिग्नल प्रारूप	टीटीएल
अंतर्निहित आत्म-परीक्षण	हाँ
आउटपुट सिग्नल अद्यतन दर	1 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200
पर्यावरण विनिर्देश
कंपन का झटका	75 ग्राम, आधा साइन, 6 एमएस
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
भौतिक विनिर्देश
विद्युत आपूर्ति	±15V, ±5V
कनेक्टर	J30JM-25ZKP (25 पिन)
बिजली की खपत	≤3W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>10,000 घंटे
वजन	0.64 किलो
आयाम	90mm * 73mm * 51mm
