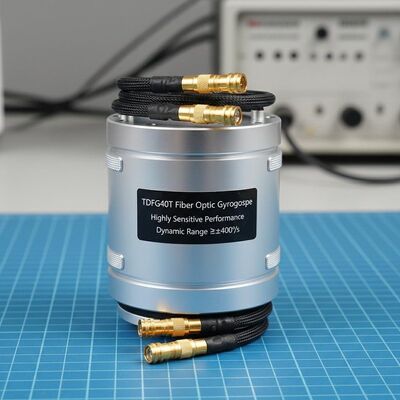

गुणवत्ता नेविगेशन ग्रेड TDFG40T फाइबर ऑप्टिक जिरोस्कोप उच्च संवेदनशील प्रदर्शन और गतिशील रेंज ≥±400°/s के साथ फैक्टरी

नेविगेशन ग्रेड TDFG40T फाइबर ऑप्टिक जिरोस्कोप उच्च संवेदनशील प्रदर्शन और गतिशील रेंज ≥±400°/s के साथ

Name: नेविगेशन ग्रेड TDFG40T फाइबर ऑप्टिक जिरोस्कोप उच्च संवेदनशील प्रदर्शन और गतिशील रेंज ≥±400°/s के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG40T

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नेविगेशन-ग्रेड TDFG40T FOG उच्च परिशुद्धता (0.04°/h सटीकता), मजबूत कंपन प्रतिरोध (6.06g), और कॉम्पैक्ट डिज़ाइन (60×60×28 मिमी) प्रदान करता है। एयरोस्पेस, समुद्री और औद्योगिक अनुप्रयोगों के लिए पूर्ण-सॉलिड-स्टेट विश्वसनीयता, तेज़ स्टार्टअप और डिजिटल आउटपुट की सुविधाएँ।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप

,

उच्च संवेदनशील फाइबर ऑप्टिक जायरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.1 °/h ~ 0.04 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.03 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤350g

DIMENSIONS:

60मिमी×60मिमी×28मिमी

उत्पाद वर्णन

नेविगेशन ग्रेड TDFG40T फाइबर ऑप्टिक जायरोस्कोप

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

प्रौद्योगिकी का अवलोकन

फाइबर ऑप्टिक जिरोस्कोप ऑप्टिकल सग्नैक प्रभाव सिद्धांत पर काम करते हैं, कोणीय वेग सेंसर के रूप में कार्य करते हैं।TDFG40T सीरियल इंटरफेस के माध्यम से वास्तविक समय वाहक कोणीय वेग जानकारी आउटपुट करने के लिए उच्च प्रदर्शन डिजिटल बंद-लूप का पता लगाने का उपयोग करता हैइन जिरोस्कोपों को एकल-अक्षीय इकाइयों या तीन-अक्षीय एकीकृत प्रणालियों के रूप में कॉन्फ़िगर किया जा सकता है।जड़ता नेविगेशन समाधानों के लिए कोर सेंसर के रूप में काम कर रहा है जड़ता अंतरिक्ष के सापेक्ष तीन सपाट दिशाओं में कोणीय वेग का पता लगाकर.

आवेदन

इस फाइबर ऑप्टिक जिरोस्कोप को कई क्षेत्रों में व्यापक रूप से तैनात किया गया है जिसमें निर्देशित हथियार प्रणाली, एयरोस्पेस प्लेटफॉर्म, जमीनी वाहन, समुद्री जहाज, पनडुब्बी,और कक्षीय पता लगाने की प्रणालीयह जड़ता नेविगेशन प्रणाली (आईएनएस) और रुख संदर्भ प्रणाली (एआरएस) में एक महत्वपूर्ण घटक के रूप में कार्य करता है।मध्यम से उच्च अंत औद्योगिक अनुप्रयोगों का समर्थन करते हुए सटीक गति संवेदन की आवश्यकता होती है.

प्रमुख विशेषताएं

कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन
निर्बाध डिजिटल सर्किट एकीकरण के लिए डिजिटल आउटपुट के साथ न्यूनतम प्रारंभ समय
उच्च स्थिरता और लचीले डिजाइन विकल्पों के साथ उच्च परिशुद्धता
बिना चलती भागों के पूर्ण ठोस अवस्था का निर्माण
असाधारण विश्वसनीयता और विस्तारित परिचालन जीवनकाल

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.1°/घंटा से 0.04°/घंटा
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.03°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज से 2000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	230400 बीपीएस~921600 बीपीएस
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤4.5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>100,000 घंटे
वजन	≤ 350 ग्राम
आयाम	42 मिमी42 मिमी14 मिमी 60 मिमी60 मिमी28 मिमी

टैग

3 अक्षीय जड़त्वीय जाइरोस्कोप

डिजिटल एकल अक्ष जाइरोस्कोप

ऑप्टिकल जाइरोस्कोप
