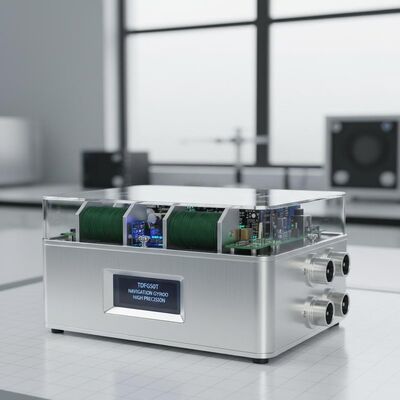

गुणवत्ता नेविगेशन ग्रेड TDFG50T उच्च परिशुद्धता और सटीक नेविगेशन के लिए सभी ठोस-राज्य डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप फैक्टरी

नेविगेशन ग्रेड TDFG50T उच्च परिशुद्धता और सटीक नेविगेशन के लिए सभी ठोस-राज्य डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप

Name: नेविगेशन ग्रेड TDFG50T उच्च परिशुद्धता और सटीक नेविगेशन के लिए सभी ठोस-राज्य डिजाइन के साथ फाइबर ऑप्टिक जिरोस्कोप
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50T
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG50T

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नेविगेशन-ग्रेड TDFG50T FOG ±400°/s रेंज, <1°/h पूर्वाग्रह स्थिरता, और 0.007°/√hr ARW प्रदान करता है। ऑल-सॉलिड-स्टेट डिज़ाइन एयरोस्पेस, समुद्री और औद्योगिक अनुप्रयोगों के लिए 500Hz बैंडविड्थ, ≤500g वजन और -40℃ से +70℃ ऑपरेशन के साथ विश्वसनीयता सुनिश्चित करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप

,

सटीक नेविगेशन फाइबर ऑप्टिक जायरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.04 °/h ~ 0.02 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.007 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤500g

DIMENSIONS:

60मिमी×60मिमी×28मिमी

उत्पाद वर्णन

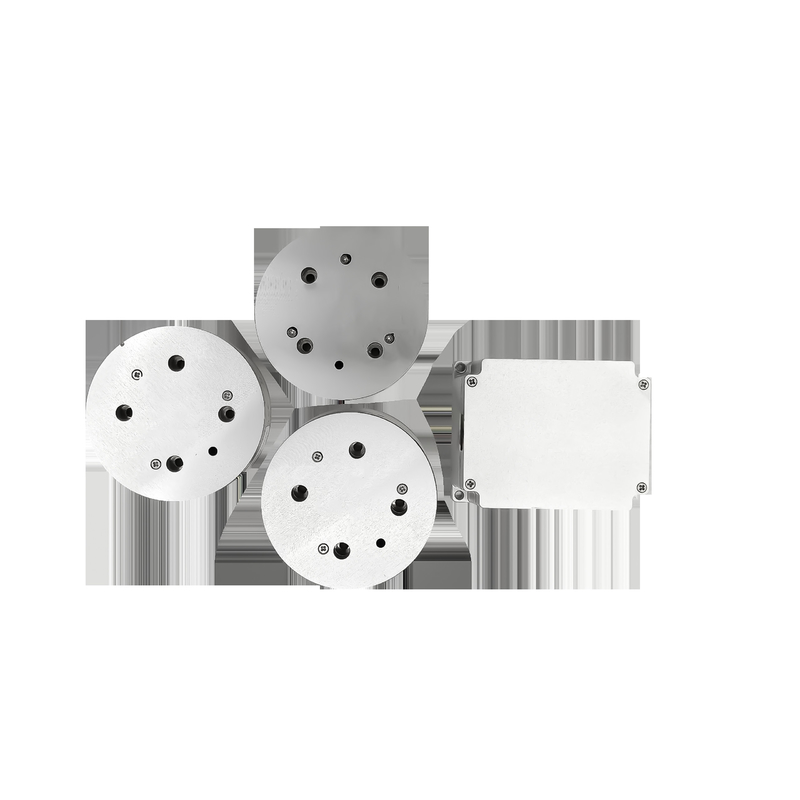

नेविगेशन ग्रेड TDFG50T फाइबर ऑप्टिक जायरोस्कोप

उत्पाद का अवलोकन

टीडीएफजी50टी फाइबर ऑप्टिक जिरोस्कोप ऑप्टिकल सग्नाक प्रभाव का उपयोग करते हुए एक उच्च परिशुद्धता कोण दर सेंसर के रूप में कार्य करता है। उन्नत सभी डिजिटल बंद-लूप पता लगाने की तकनीक की विशेषता है,यह सीरियल संचार इंटरफेस के माध्यम से वास्तविक समय कोणीय वेग डेटा प्रदान करता हैयह उपकरण जड़ता नेविगेशन प्रणालियों में एक मुख्य घटक के रूप में कार्य करता है,या तो तीन स्वतंत्र एकल-अक्ष विन्यास में उपलब्ध है या तीन सपाट अक्षों के साथ कोणीय वेग के सटीक माप के लिए एकीकृत तीन-अक्ष डिजाइन.

आवेदन

इस फाइबर ऑप्टिक जिरोस्कोप को विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें निर्देशित हथियार प्रणाली, एयरोस्पेस प्लेटफॉर्म, जमीनी वाहन, समुद्री पोत, पनडुब्बी और कक्षीय पता लगाने की प्रणाली शामिल हैं।यह जड़ता नेविगेशन प्रणाली (आईएनएस) और रुख संदर्भ प्रणाली (एआरएस) दोनों में एक महत्वपूर्ण घटक के रूप में कार्य करता है, जबकि मध्यम से उच्च अंत औद्योगिक अनुप्रयोगों का समर्थन करता है जिन्हें सटीक गति संवेदन की आवश्यकता होती है।

प्रमुख विशेषताएं

उच्च स्थिरता और लचीले डिजाइन विकल्पों के साथ उच्च परिशुद्धता
बिना चलती भागों के पूर्ण ठोस अवस्था का निर्माण
निर्बाध एकीकरण के लिए तेजी से स्टार्टअप समय और डिजिटल आउटपुट
न्यूनतम बिजली खपत के साथ कम शोर संचालन
उच्च विश्वसनीयता और विस्तारित जीवनकाल के साथ लागत प्रभावी समाधान

तकनीकी विनिर्देश

गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.04°/घंटा से 0.02°/घंटा
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.007°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज से 2000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	230400 बीपीएस~921600 बीपीएस
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤4.5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>100,000 घंटे
वजन	≤ 500 ग्राम
आयाम	Φ50mm19mm / 60mm60mm*28mm
