उत्पाद विवरण:
|
| गतिशील रेंज पूर्वाग्रह इन-रन: | ± ± 400 °/s | समय चालू करें: | 10एस |
|---|---|---|---|
| सटीकता （100sec）: | 0.02 °/h ~ 0.01 °/h | आउटपुट सिग्नल प्रारूप: | रुपये-422 |
| वजन: | ≤550 ग्राम | आयाम: | 60मिमी×60मिमी×28मिमी |
| प्रमुखता देना: | नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप,तीन अक्ष फाइबर ऑप्टिक जिरोस्कोप |
||

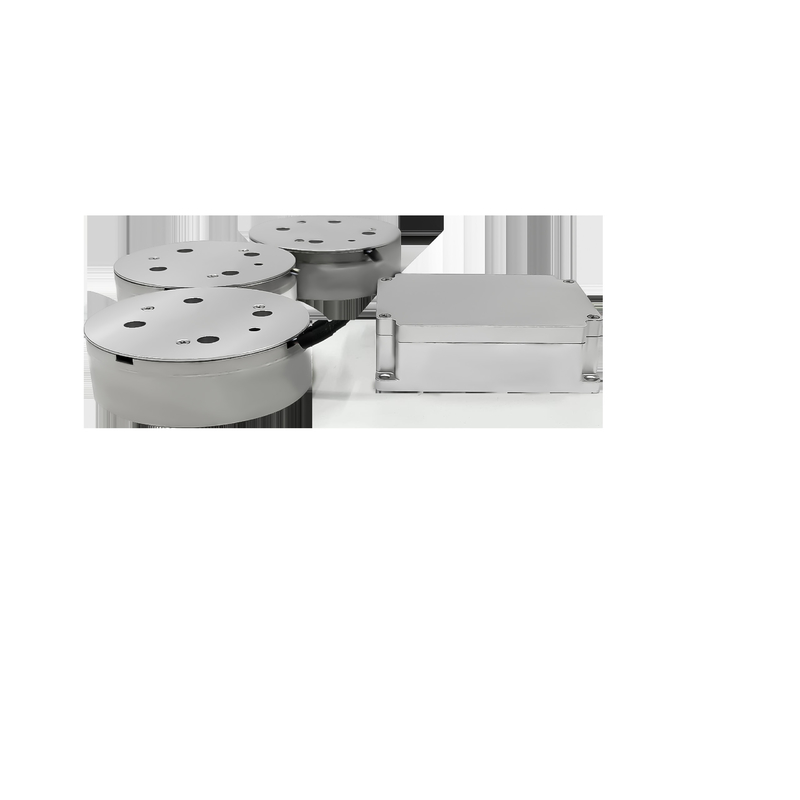

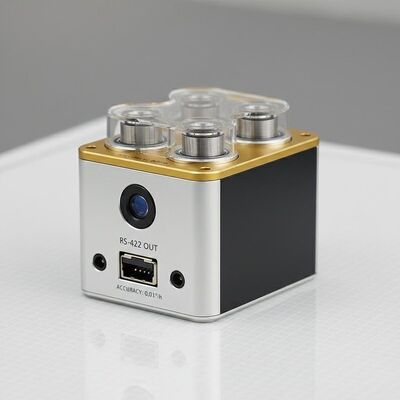

नेविगेशन ग्रेड TDFG60T फाइबर ऑप्टिक जायरोस्कोप
1 परिचय
फाइबर ऑप्टिक जिरोस्कोप एक प्रकार का कोणीय वेग सेंसर है जो ऑप्टिकल सग्नैक प्रभाव, आंतरिक उच्च प्रदर्शन वाली पूर्ण डिजिटल क्लोज्ड-लूप डिटेक्शन तकनीक पर आधारित है।वास्तविक समय वाहक कोणीय वेग जानकारी सीरियल पोर्ट के माध्यम से आउटपुट किया जा सकता हैएक अक्षीय उच्च परिशुद्धता फाइबर ऑप्टिक gyroscopes या तीन अक्षीय एकीकृत फाइबर ऑप्टिक gyroscopes जड़ता नेविगेशन समाधान के कोर सेंसर के रूप में इस्तेमाल किया जा सकता है,कोणीय वेग की जानकारी के तीन सपाट दिशाओं में जड़ता अंतरिक्ष के सापेक्ष संवेदनशील वाहक.
2आवेदन
यह उत्पाद कई क्षेत्रों में जड़त्वीय नेविगेशन प्रणालियों और स्थिति संदर्भ प्रणालियों के लिए लागू होता है जिसमें निर्देशित गोला-बारूद, एयरोस्पेस प्लेटफार्म, भूमि वाहन, समुद्री जहाज,पनडुब्बी वाहन, कक्षीय पता लगाने की प्रणाली, और मध्यम से उच्च अंत औद्योगिक अनुप्रयोग।
3विशेषताएं
कम शोर, कम बिजली की खपत, कम लागत;
उच्च परिशुद्धता, बेहतर स्थिरता, लचीला डिजाइन;
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन;
डिजिटल सर्किट में आसानी से एकीकरण के लिए बेहद कम स्टार्ट-अप समय और डिजिटल आउटपुट।
उच्च विश्वसनीयता और लंबा जीवन
4 मुख्य मापदंड
|
गतिशील सीमा |
≥±400°/सेकंड |
|
चल रहे पक्षपात |
<1°/घंटा |
|
सटीकता(100सेक) |
00.02°/घंटा से 0.01°/घंटा |
|
एआरडब्ल्यू(कोणीय यादृच्छिक चलना |
<0.005°/√hr,1σ |
|
कंपन जांच |
20~2000 हर्ट्ज,6.06g |
|
बैंडविड्थ |
>200 हर्ट्ज |
|
समय चालू करें |
दसियाँ |
|
आउटपुट सिग्नल प्रारूप |
RS-422 |
|
स्व-परीक्षण में निर्मित |
-- |
|
आउटपुट सिग्नल अद्यतन दर |
500 हर्ट्ज से 2000 हर्ट्ज |
|
आउटपुट सिग्नल बाउड दर |
230400 बीपीएस~921600 बीपीएस |
|
परिचालन तापमान |
- चालीस°C + 70°C |
|
भंडारण तापमान |
- 55°C + 85°C |
|
विद्युत आपूर्ति |
5V |
|
कनेक्टर (9 पिन) |
J30JZ/XN9TJCAL01 |
|
बिजली की खपत |
≤4.5w |
|
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार) |
>100000 घंटे |
|
वजन |
≤550 ग्राम |
|
आयाम |
Φ59mm×20mm |
|
60mm×60mm×28mm |
