उत्पाद विवरण:
|
| गतिशील सीमा: | ± ± 400 °/s | पूर्वाग्रह में पूर्वाग्रह: | ＜ 1 °/h |
|---|---|---|---|
| ARW （कोणीय यादृच्छिक चलना: | ＜ 0.003 °/, HR, 1σ | कंपन स्क्रीनिंग: | 20 ~ 2000Hz ， 6.06g |
| सटीकता （100sec）: | 0.01 °/h ~ 0.005 °/h | बैंडविड्थ: | ＞ 200Hz |
| वजन: | ≤720g | आयाम: | 60मिमी×60मिमी×28मिमी |
| प्रमुखता देना: | नेविगेशन ग्रेड ऑप्टिकल जायरोस्कोप,कॉम्पैक्ट ऑप्टिकल जायरोस्कोप |
||

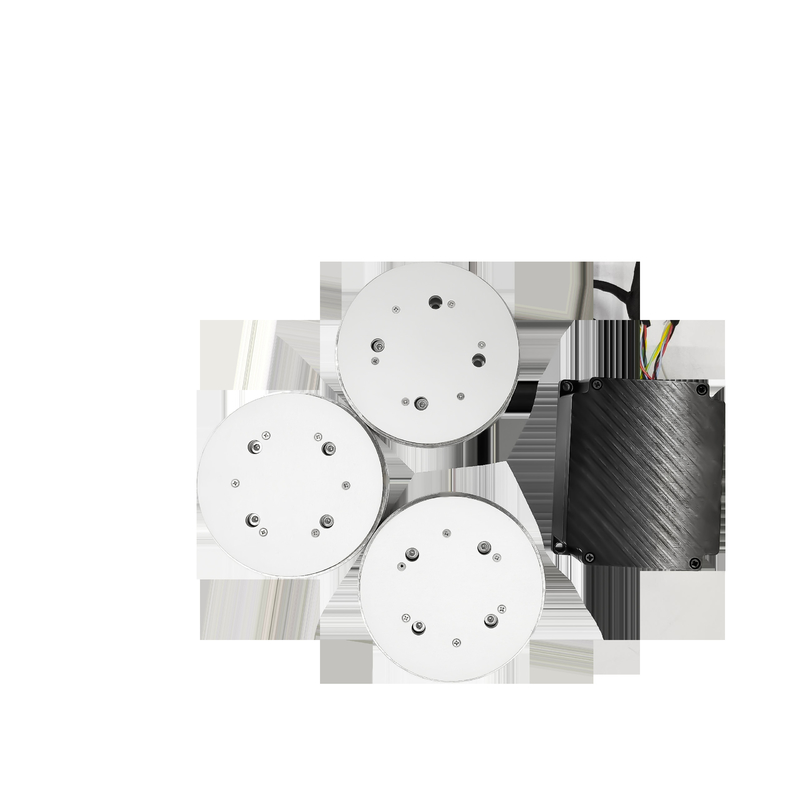

नेविगेशन ग्रेड TDFG70T फाइबर ऑप्टिक जिरोस्कोप
1 परिचय
फाइबर ऑप्टिक जिरोस्कोप (एफओजी) एक कोणीय वेग सेंसर है जो ऑप्टिकल सग्नैक प्रभाव के आधार पर संचालित होता है। उन्नत पूर्ण-डिजिटल बंद-लूप पता लगाने की तकनीक का उपयोग करके,यह उच्च प्रदर्शन वाला उपकरण अपने सीरियल संचार इंटरफेस के माध्यम से चलती वाहक के वास्तविक समय कोणीय वेग डेटा आउटपुट कर सकता हैया तो तीन स्वतंत्र एकल-अक्ष उच्च-सटीक एफओजी इकाइयां या एक कॉम्पैक्ट तीन-अक्ष एकीकृत एफओजी कॉन्फ़िगरेशन जड़ता नेविगेशन प्रणालियों में कोर सेंसिंग घटकों के रूप में कार्य कर सकती हैं।इन विन्यासों को निष्क्रियता अंतरिक्ष के सापेक्ष तीन सपाट धुरी के साथ कोणीय वेग जानकारी के सटीक माप की अनुमति देता है, जो उन्हें तीन आयामी अंतरिक्ष में वाहन के घूर्णन गति मापदंडों को कैप्चर करने के लिए महत्वपूर्ण बनाता है।
2आवेदन
यह निर्देशित हथियारों, विमानों, वाहनों, जहाजों, पनडुब्बियों के क्षेत्रों में जड़ता नेविगेशन उपकरण और रवैया संदर्भ उपकरण के लिए उपयुक्त है,कक्षा का पता लगाने और मध्यम और उच्च अंत उद्योग.
3विशेषताएं
कम शोर, कम बिजली की खपत, कम लागत;
डिजिटल सर्किट में आसानी से एकीकरण के लिए बेहद कम स्टार्ट-अप समय और डिजिटल आउटपुट।
उच्च परिशुद्धता, बेहतर स्थिरता, लचीला डिजाइन;
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन;
उच्च विश्वसनीयता और लंबा जीवन
4 मुख्य मापदंड
|
गतिशील सीमा |
≥±400°/सेकंड |
|
चल रहे पक्षपात |
<1°/घंटा |
|
सटीकता(100सेक) |
00.01°/घंटा से 0.005°/घंटा |
|
एआरडब्ल्यू(कोणीय यादृच्छिक चलना |
<00.003°/√hr,1σ |
|
कंपन जांच |
20~2000 हर्ट्ज,6.06g |
|
बैंडविड्थ |
>200 हर्ट्ज |
|
समय चालू करें |
दसियाँ |
|
आउटपुट सिग्नल प्रारूप |
RS-422 |
|
स्व-परीक्षण में निर्मित |
-- |
|
आउटपुट सिग्नल अद्यतन दर |
500 हर्ट्ज से 2000 हर्ट्ज |
|
आउटपुट सिग्नल बाउड दर |
230400 बीपीएस~921600 बीपीएस |
|
परिचालन तापमान |
- चालीस°C + 70°C |
|
भंडारण तापमान |
- 55°C + 85°C |
|
विद्युत आपूर्ति |
5V |
|
कनेक्टर (9 पिन) |
J30JZ/XN9TJCAL01 |
|
बिजली की खपत |
≤4.5w |
|
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार) |
>100000 घंटे |
|
वजन |
≤720 ग्राम |
|
आयाम |
Φ69mm×23mm |
|
60mm×60mm×28mm |
