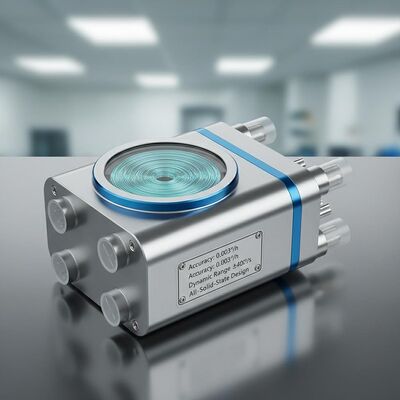

गुणवत्ता परिशुद्धता नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता, ±400°/s गतिशील रेंज और सभी ठोस-राज्य डिजाइन के साथ फैक्टरी

परिशुद्धता नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता, ±400°/s गतिशील रेंज और सभी ठोस-राज्य डिजाइन के साथ

Name: परिशुद्धता नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता, ±400°/s गतिशील रेंज और सभी ठोस-राज्य डिजाइन के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG98T

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

TDFG98T नेविगेशन-ग्रेड FOG एयरोस्पेस/रक्षा अनुप्रयोगों के लिए उच्च परिशुद्धता (0.003°/h सटीकता), ±400°/s रेंज और मजबूत डिज़ाइन प्रदान करता है। पूर्ण-डिजिटल आउटपुट, तेज़ स्टार्टअप और MIL-HDBK-217F विश्वसनीयता (>100k घंटे MTBF) की सुविधाएँ।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप

,

परिशुद्धता नेविगेशन ग्रेड फाइबर जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.005 °/h ~ 0.003 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.0008 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤1200 ग्राम

DIMENSIONS:

60मिमी×60मिमी×28मिमी

उत्पाद वर्णन

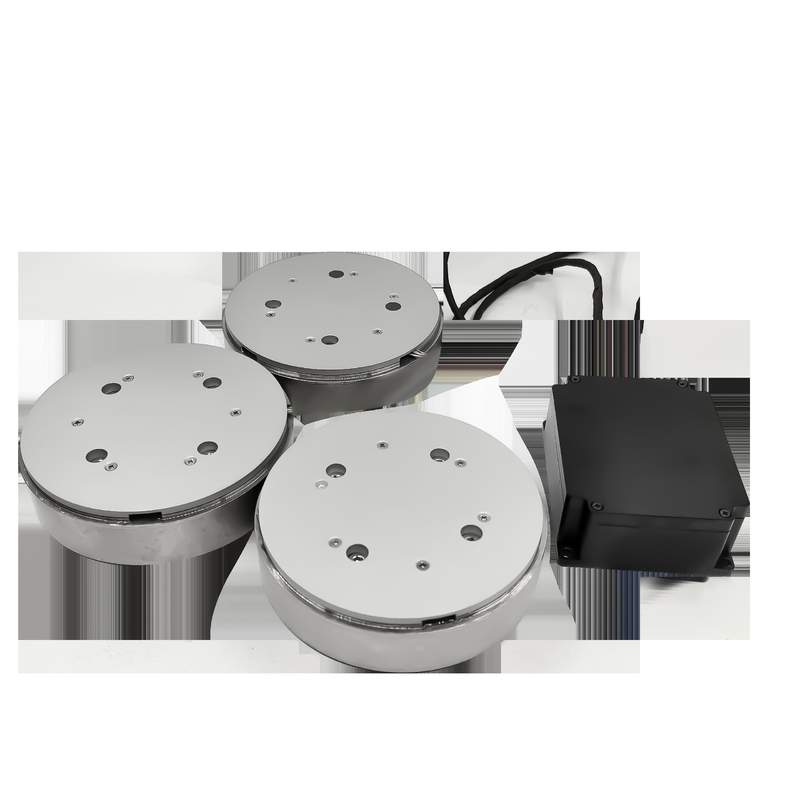

नेविगेशन ग्रेड TDFG98T फाइबर ऑप्टिक जायरोस्कोप

TDFG98T फाइबर ऑप्टिक जिरोस्कोप ऑप्टिकल सग्नैक प्रभाव का उपयोग करके कोण वेग सेंसर के रूप में कार्य करता है।इसकी उन्नत पूर्ण डिजिटल क्लोज्ड-लूप नियंत्रण वास्तुकला सीरियल संचार इंटरफेस के माध्यम से वाहक कोणीय वेग डेटा के वास्तविक समय के संचरण को सक्षम करती हैजड़ता नेविगेशन प्रणालियों में, तीन सपाट एकल-अक्ष उच्च परिशुद्धता एफओजी या एक एकल एकीकृत त्रि-अक्षीय एफओजी विन्यास कोर सेंसिंग घटकों के रूप में कार्य करते हैं,जड़ता अंतरिक्ष के सापेक्ष तीन परस्पर लंबवत अक्षों के साथ चल रहे प्लेटफार्मों के कोणीय वेग मापदंडों का पता लगाना.

आवेदन

निर्देशित हथियारों, विमानों, वाहनों, जहाजों, पनडुब्बियों, कक्षा का पता लगाने, और मध्यम से उच्च अंत औद्योगिक अनुप्रयोगों में जड़ता नेविगेशन उपकरण और स्थिति संदर्भ उपकरण के लिए उपयुक्त.

प्रमुख विशेषताएं

उच्च विश्वसनीयता और लंबे परिचालन जीवन
कम शोर, कम बिजली की खपत और लागत प्रभावी
आसान एकीकरण के लिए डिजिटल आउटपुट के साथ बेहद कम प्रारंभ समय
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
उत्कृष्ट स्थिरता और लचीले डिजाइन विकल्पों के साथ उच्च परिशुद्धता

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.005°/h ~ 0.003°/h
कोणीय यादृच्छिक चलना (1σ)	<0.0008°/√hr
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	230400bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤4.5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>100,000 घंटे
वजन	≤1200 ग्राम
आयाम	Φ98mm26mm 60 मिमी60 मिमी*28 मिमी

टैग

3 अक्षीय जड़त्वीय जाइरोस्कोप

डिजिटल एकल अक्ष जाइरोस्कोप

ऑप्टिकल जाइरोस्कोप
