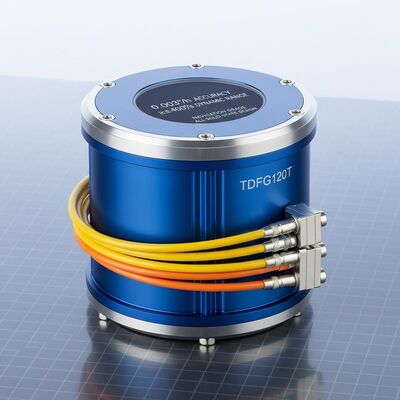

गुणवत्ता नेविगेशन ग्रेड TDFG120T फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता और ≥±400°/s गतिशील रेंज के साथ सभी ठोस-राज्य डिजाइन में फैक्टरी

नेविगेशन ग्रेड TDFG120T फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता और ≥±400°/s गतिशील रेंज के साथ सभी ठोस-राज्य डिजाइन में

Name: नेविगेशन ग्रेड TDFG120T फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता और ≥±400°/s गतिशील रेंज के साथ सभी ठोस-राज्य डिजाइन में
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG120T

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नेविगेशन-ग्रेड TDFG120T FOG 0.003°/h सटीकता, ±400°/s रेंज और MIL-HDBK-217-F विश्वसनीयता के साथ। ऑल-सॉलिड-स्टेट डिज़ाइन तत्काल स्टार्टअप, कम बिजली की खपत और चरम वातावरण (-40℃ से +70℃) में मजबूत प्रदर्शन सुनिश्चित करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उन्नत धुंध फाइबर ऑप्टिक जिरोस्कोप

,

उन्नत नेविगेशन फाइबर ऑप्टिक जायरोस्कोप

,

उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.003 °/h ~ 0.001 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.0006 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~500Hz，3.2g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤1500 ग्राम

DIMENSIONS:

60मिमी×60मिमी×28मिमी

उत्पाद वर्णन

उन्नत नेविगेशन ग्रेड TDFG120T फाइबर ऑप्टिक जिरोस्कोप

उच्च परिशुद्धता वाले फाइबर ऑप्टिक जियोस्कोप, 0.003°/घंटे की सटीकता के साथ, मांग वाले नेविगेशन अनुप्रयोगों के लिए

उत्पाद का अवलोकन

टीडीएफजी120टी फाइबर ऑप्टिक जायरोस्कोप ऑप्टिकल सग्नैक प्रभाव पर काम करता है और इसमें उच्च प्रदर्शन वाली पूर्ण डिजिटल क्लोज्ड-लूप डिटेक्शन तकनीक है। It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

आवेदन

निर्देशित गोला-बारूद, विमान, भूमि वाहन, समुद्री जहाज/डुबकी, कक्षीय पता लगाने वाले प्लेटफार्मों सहित कई क्षेत्रों में जड़ता नेविगेशन और स्थिति संदर्भ प्रणालियों के लिए उपयुक्त,और मध्यम से उच्च अंत औद्योगिक अनुप्रयोगों.

प्रमुख विशेषताएं

बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
डिजिटल आउटपुट के साथ बेहद कम प्रारंभ समय
उच्च स्थिरता और लचीले डिजाइन के साथ उच्च परिशुद्धता
उच्च विश्वसनीयता और लंबे परिचालन जीवन
कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन

तकनीकी विनिर्देश

गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.003°/h ~ 0.001°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	< 0.00006°/√hr, 1σ
कंपन जांच	20~500 हर्ट्ज, 3.2g
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	तीस के दशक
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤4.5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>100,000 घंटे
वजन	≤1500 ग्राम
आयाम	Φ117mm24mm 60 मिमी60 मिमी*28 मिमी

यह नेविगेशन-ग्रेड फाइबर ऑप्टिक जिरोस्कोप एयरोस्पेस, रक्षा और औद्योगिक क्षेत्रों में सबसे अधिक मांग वाले जड़ता माप अनुप्रयोगों के लिए असाधारण सटीकता और विश्वसनीयता प्रदान करता है।
