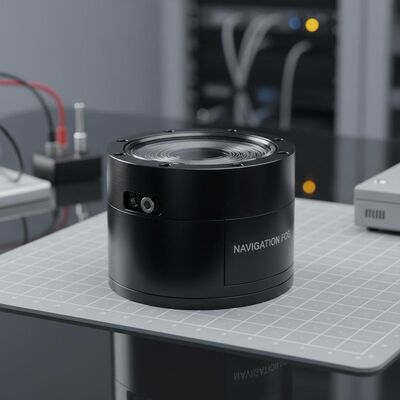

गुणवत्ता नेविगेशन ग्रेड उच्च परिशुद्धता कॉम्पैक्ट डिजाइन इनर्शियल नेविगेशन सिस्टम के लिए फाइबर ऑप्टिक जिरोस्कोप फैक्टरी

नेविगेशन ग्रेड उच्च परिशुद्धता कॉम्पैक्ट डिजाइन इनर्शियल नेविगेशन सिस्टम के लिए फाइबर ऑप्टिक जिरोस्कोप

Name: नेविगेशन ग्रेड उच्च परिशुद्धता कॉम्पैक्ट डिजाइन इनर्शियल नेविगेशन सिस्टम के लिए फाइबर ऑप्टिक जिरोस्कोप
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG70S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG70S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नेविगेशन-ग्रेड TDFG70S FOG उच्च परिशुद्धता (0.01°/h सटीकता), कॉम्पैक्ट डिज़ाइन (70×70×32mm), और MIL-HDBK-217F विश्वसनीयता (>150k घंटे MTBF) के साथ मजबूत प्रदर्शन प्रदान करता है। एयरोस्पेस, समुद्री और औद्योगिक स्वचालन के लिए आदर्श।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

धुंध फाइबर ऑप्टिक जिरोस्कोप

,

नेविगेशन ग्रेड कोहरे फाइबर ऑप्टिक gyroscope

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.03 °/h ~ 0.01 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.005 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤300 ग्राम

DIMENSIONS:

70मिमी×70मिमी×32मिमी

उत्पाद वर्णन

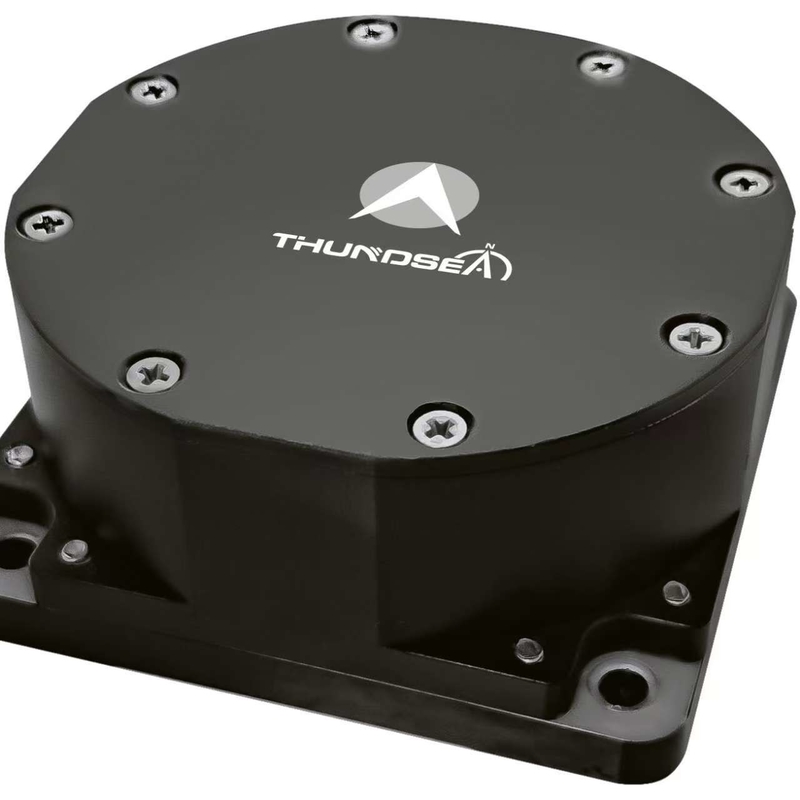

नेविगेशन ग्रेड कोहरे फाइबर ऑप्टिक जिरोस्कोप TDFG70S

उत्पाद का अवलोकन

टीडीएफजी70एस फाइबर ऑप्टिक जिरोस्कोप एक उच्च प्रदर्शन कोणीय वेग सेंसर है जो ऑप्टिकल सग्नाक प्रभाव तकनीक का उपयोग करता है। इसमें उन्नत पूर्ण डिजिटल बंद-लूप का पता लगाने की सुविधा है,यह सीरियल पोर्ट आउटपुट के माध्यम से वास्तविक समय वाहक कोणीय वेग डेटा प्रदान करता हैतीन एकल-अक्षीय इकाइयों या तीन-अक्षीय एकीकृत विन्यास के रूप में उपलब्ध, यह जड़ता नेविगेशन प्रणालियों के लिए मुख्य सेंसर के रूप में कार्य करता है।

आवेदन

निर्देशित गोला-बारूद, एयरोस्पेस वाहन, जमीनी परिवहन प्रणालियों सहित विभिन्न अनुप्रयोगों में जड़ता नेविगेशन प्रणालियों और रवैया संदर्भ प्लेटफार्मों में एकीकरण के लिए डिज़ाइन किया गया,समुद्री पोत, पनडुब्बी वाहन, कक्षीय पता लगाने वाले उपकरण और मध्यम से उच्च स्तर के औद्योगिक स्वचालन समाधान।

प्रमुख विशेषताएं

बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
उच्च स्थिरता और लचीले डिजाइन विकल्पों के साथ उच्च परिशुद्धता
आसान एकीकरण के लिए डिजिटल आउटपुट के साथ बेहद कम प्रारंभ समय
उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल
कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.03°/घंटा से 0.01°/घंटा
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.005°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	तीस के दशक
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज से 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200 बीपीएस~921600 बीपीएस
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤3W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>150,000 घंटे
वजन	≤ 300 ग्राम
आयाम	70 मिमी70 मिमी32 मिमी
