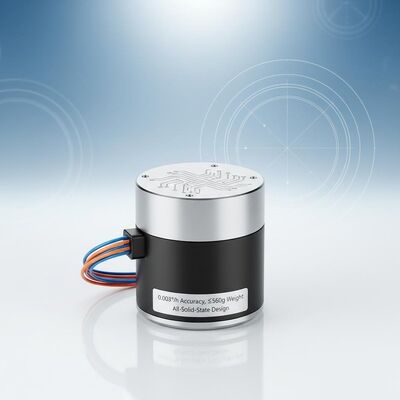

गुणवत्ता नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता के साथ, ≤560g वजन और सभी ठोस-राज्य डिजाइन फैक्टरी

नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता के साथ, ≤560g वजन और सभी ठोस-राज्य डिजाइन

Name: नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप 0.003°/h सटीकता के साथ, ≤560g वजन और सभी ठोस-राज्य डिजाइन
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG98S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नेविगेशन-ग्रेड TDFG98S FOG उच्च विश्वसनीयता के साथ असाधारण सटीकता (0.003°/घंटा) प्रदान करता है। ऑल-सॉलिड-स्टेट डिज़ाइन, तेज़ 30s स्टार्टअप, और चरम वातावरण (-40℃ से +70℃) में मजबूत प्रदर्शन की सुविधाएँ। एयरोस्पेस, रक्षा और औद्योगिक अनुप्रयोगों में सटीक नेविगेशन के लिए आदर्श।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

उच्च सटीक फाइबर ऑप्टिक जिरो

,

नेविगेशन ग्रेड फाइबर ऑप्टिक जायरोस्कोप

,

उच्च सटीक फाइबर ऑप्टिक जायरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

सटीकता （100sec）:

0.01 °/h ~ 0.003 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.0015 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~500Hz，5.3g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤560g

DIMENSIONS:

98 मिमी × 98 मिमी × 35 मिमी

उत्पाद वर्णन

नेविगेशन ग्रेड TDFG98S फाइबर ऑप्टिक जिरोस्कोप

टीडीएफजी 98एस फाइबर ऑप्टिक जायरोस्कोप एक उच्च परिशुद्धता कोणीय वेग सेंसर है जो ऑप्टिकल सग्नाक प्रभाव पर काम करता है। उन्नत पूर्ण डिजिटल बंद-लूप पता लगाने की तकनीक का उपयोग करते हुए,यह सीरियल संचार के माध्यम से वास्तविक समय कोणीय वेग डेटा प्रदान करता हैयह नेविगेशन-ग्रेड एफओजी जड़ता नेविगेशन प्रणालियों में मुख्य सेंसर इकाई के रूप में कार्य करता है, जो जड़ता अंतरिक्ष के सापेक्ष तीन सपाट दिशाओं में कोणीय वेग के सटीक माप को सक्षम करता है।

आवेदन

कई प्लेटफार्मों पर जड़ता नेविगेशन और स्थिति संदर्भ उपकरण के लिए आदर्श, जिसमें निर्देशित हथियार, विमान, वाहन, जहाज, पनडुब्बी, कक्षा पता लगाने की प्रणाली शामिल हैं,और मध्यम से उच्च अंत औद्योगिक अनुप्रयोगों.

प्रमुख विशेषताएं

उच्च स्थिरता और लचीले डिजाइन विकल्पों के साथ उच्च परिशुद्धता
बिना चलती भागों के पूर्ण ठोस अवस्था का निर्माण
निर्बाध एकीकरण के लिए डिजिटल आउटपुट के साथ त्वरित स्टार्टअप क्षमता
न्यूनतम बिजली खपत के साथ कम शोर संचालन
उच्च विश्वसनीयता और विस्तारित जीवनकाल के साथ लागत प्रभावी समाधान

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (100 सेकंड)	00.01°/h ~ 0.003°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.0015°/√hr, 1σ
कंपन जांच	20~500 हर्ट्ज, 5.3 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	तीस के दशक
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर (9 पिन)	J30JZ/XN9TJCAL01
बिजली की खपत	≤3W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>150,000 घंटे
वजन	≤560 ग्राम
आयाम	98 मिमी * 98 मिमी * 35 मिमी

अंतर्निहित स्व-परीक्षणःव्यापक स्व-निदान क्षमताएं परिचालन विश्वसनीयता और प्रणाली अखंडता सुनिश्चित करती हैं।
