नियंत्रण ग्रेड TDFG70T फाइबर ऑप्टिक जिरोस्कोप ≥±400°/s गतिशील रेंज, 0.5°/h~0.2°/h सटीकता और ≤500g वजन के साथ

Name: नियंत्रण ग्रेड TDFG70T फाइबर ऑप्टिक जिरोस्कोप ≥±400°/s गतिशील रेंज, 0.5°/h~0.2°/h सटीकता और ≤500g वजन के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG70T

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नियंत्रण ग्रेड TDFG70T फाइबर ऑप्टिक जिरोस्कोप टीडीएफजी70टी फाइबर ऑप्टिक जायरोस्कोप एक उन्नत कोणीय वेग सेंसर है जो एक पूरी तरह से डिजिटल बंद-लूप वास्तुकला के साथ सग्नैक ऑप्टिकल प्रभाव का उपयोग करता है।यह उच्च प्रदर्शन वाले जिरोस्कोप सीरियल संचार के माध्यम से 4 kHz से अधिक के नमूनाकरण दरों पर वास्तविक ...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप

,

परिशुद्धता माप फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

सटीकता （10sec）:

0.5 °/h ~ 0.2 °/h

पूर्वाग्रह में पूर्वाग्रह:

＜ 1 °/h

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

ARW （कोणीय यादृच्छिक चलना:

＜ 0.02 °/, HR, 1σ

बैंडविड्थ:

＞ 200Hz

वज़न:

≤500g

DIMENSIONS:

70 मिमी × 70 मिमी × 53 मिमी

उत्पाद वर्णन

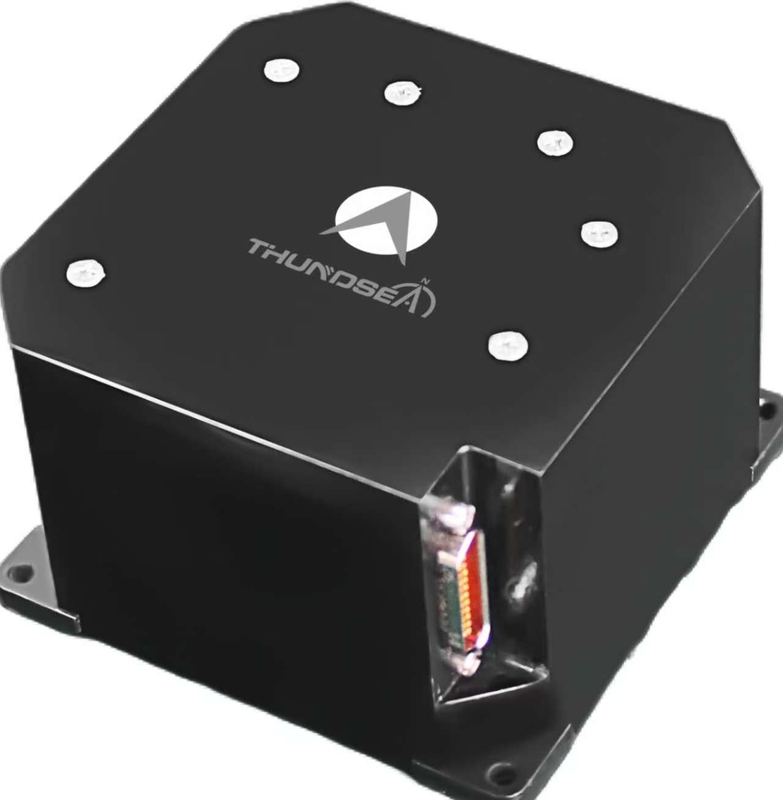

नियंत्रण ग्रेड TDFG70T फाइबर ऑप्टिक जिरोस्कोप

टीडीएफजी70टी फाइबर ऑप्टिक जायरोस्कोप एक उन्नत कोणीय वेग सेंसर है जो एक पूरी तरह से डिजिटल बंद-लूप वास्तुकला के साथ सग्नैक ऑप्टिकल प्रभाव का उपयोग करता है।यह उच्च प्रदर्शन वाले जिरोस्कोप सीरियल संचार के माध्यम से 4 kHz से अधिक के नमूनाकरण दरों पर वास्तविक समय में कोणीय वेग माप प्रदान करता है.

उत्पाद विन्यास

एकल-अक्ष, दो-अक्ष और त्रि-अक्षीय विन्यास में उपलब्ध है। बहु-अक्षीय इकाइयों में ऑर्टोगोनल अक्षों पर एक साथ माप के लिए साझा प्रकाश स्रोत और सिग्नल-प्रसंस्करण सर्किट होते हैं,उच्च गतिशील अनुप्रयोगों के लिए समन्वित गति ट्रैकिंग सुनिश्चित करना.

आवेदन

निर्देशित हथियारों में स्थिरता और नियंत्रण प्रणालियों के लिए आदर्श, रवैया नियंत्रण प्लेटफार्मों, टारपीडो, सामरिक मिसाइलों, और मध्यम से उच्च अंत औद्योगिक उपकरणों में सटीक गति संवेदन की आवश्यकता होती है.

प्रमुख विशेषताएं

कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन
कंप्यूटर एकीकरण के लिए डिजिटल आउटपुट के साथ तत्काल-ऑन क्षमता
बढ़ी हुई विश्वसनीयता के लिए कोई चलती भागों के बिना पूर्ण ठोस-राज्य डिजाइन
कॉम्पैक्ट आकार, हल्के निर्माण और लचीले डिजाइन विकल्प
उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<1°/घंटा
सटीकता (10 सेकंड)	0.5°/h ~ 0.2°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.02°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 2000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	230400bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर	J30J-9ZKP
बिजली की खपत	≤5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>100,000 घंटे
वजन	≤ 500 ग्राम
आयाम	70 मिमी * 70 मिमी * 53 मिमी
