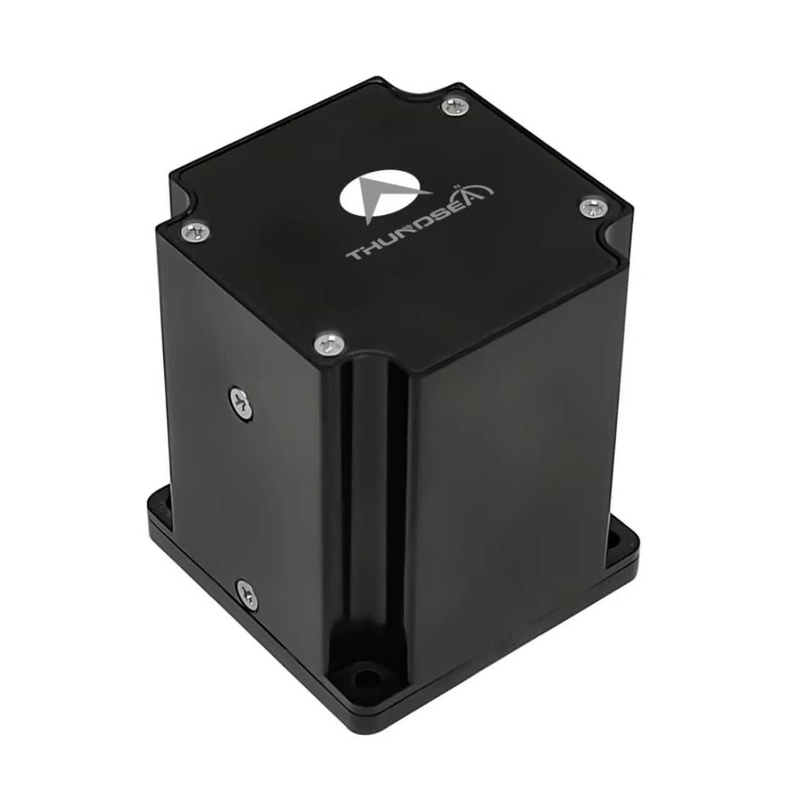

कंपन स्क्रीनिंग उच्च बैंडविड्थ कॉम्पैक्ट डिजाइन नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप TDFG60D

Name: कंपन स्क्रीनिंग उच्च बैंडविड्थ कॉम्पैक्ट डिजाइन नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG60D

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

कंपन स्क्रीनिंग नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप TDFG60D नियंत्रण ग्रेड TDFG60D फाइबर ऑप्टिक जिरोस्कोप परिचय फाइबर ऑप्टिक जिरोस्कोप ऑप्टिकल सग्नैक प्रभाव पर आधारित एक कोणीय वेग सेंसर है, जो उच्च प्रदर्शन वाली पूर्ण डिजिटल बंद-लूप पता लगाने की तकनीक का उपयोग करता है।यह एक सीरियल पोर्ट के माध्यम ...

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप

,

कंपन स्क्रीनिंग फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 2 °/h

सटीकता （10sec）:

1 °/h ~ 0.5 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.04 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤260 ग्राम

DIMENSIONS:

60 मिमी × 68 मिमी × 47 मिमी

उत्पाद वर्णन

कंपन स्क्रीनिंग नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप TDFG60D

नियंत्रण ग्रेड TDFG60D फाइबर ऑप्टिक जिरोस्कोप

परिचय

फाइबर ऑप्टिक जिरोस्कोप ऑप्टिकल सग्नैक प्रभाव पर आधारित एक कोणीय वेग सेंसर है, जो उच्च प्रदर्शन वाली पूर्ण डिजिटल बंद-लूप पता लगाने की तकनीक का उपयोग करता है।यह एक सीरियल पोर्ट के माध्यम से वास्तविक समय में 4KHz से अधिक वाहक कोणीय वेग जानकारी आउटपुट करता हैइस उत्पाद श्रृंखला में एकल-अक्ष, दो-अक्ष और तीन-अक्ष विन्यास शामिल हैं,दो-अक्ष और तीन-अक्ष मॉडल के साथ जो साझा प्रकाश स्रोत और सॉल्वर सर्किट तकनीक के माध्यम से कई ऑर्थोगोनल अक्षों पर कोणीय वेग की जानकारी को सिंक्रोनिक रूप से पता लगाने में सक्षम हैं.

आवेदन

यह उन्नत सेंसर तकनीक निर्देशित गोला-बारूद, टारपीडो नेविगेशन प्लेटफार्म, मिसाइल मार्गदर्शन वास्तुकला में सटीक स्थिरता प्रणालियों के लिए डिज़ाइन की गई है,और एयरोस्पेस रवैया नियंत्रण तंत्रयह औद्योगिक स्वचालन और रोबोटिक्स प्रणालियों में उच्च-सटीक गति माप आवश्यकताओं को भी पूरा करता है।

प्रमुख विशेषताएं

बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
आसान कंप्यूटर एकीकरण के लिए डिजिटल आउटपुट के साथ तत्काल-ऑन क्षमता
कम शोर, कम बिजली की खपत और लागत प्रभावी संचालन
कॉम्पैक्ट आकार, हल्के निर्माण और लचीले डिजाइन विकल्प
उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<2°/घंटा
सटीकता (10 सेकंड)	1°/घंटा से 0.5°/घंटा
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.04°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज से 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	230400 बीपीएस~921600 बीपीएस
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर	J30J-9ZKP
बिजली की खपत	≤5W
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार)	>120000 घंटे
वजन	≤260g
आयाम	60 मिमी68 मिमी47 मिमी
