उत्पाद विवरण:
|
| गतिशील सीमा: | ± ± 400 °/s | पूर्वाग्रह में पूर्वाग्रह: | ＜ 1 °/h |
|---|---|---|---|
| सटीकता （10sec）: | 0.2 °/h ~ 0.05 °/h | ARW （कोणीय यादृच्छिक चलना: | ＜ 0.01 °/, HR, 1σ |
| कंपन स्क्रीनिंग: | 20 ~ 2000Hz ， 6.06g | बैंडविड्थ: | ＞ 200Hz |
| वजन: | ≤200 ग्राम | आयाम: | 60 मिमी × 60 मिमी × 28.5 मिमी |
| प्रमुखता देना: | उच्च बैंडविड्थ फाइबर ऑप्टिक जिरोस्कोप,नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप |
||

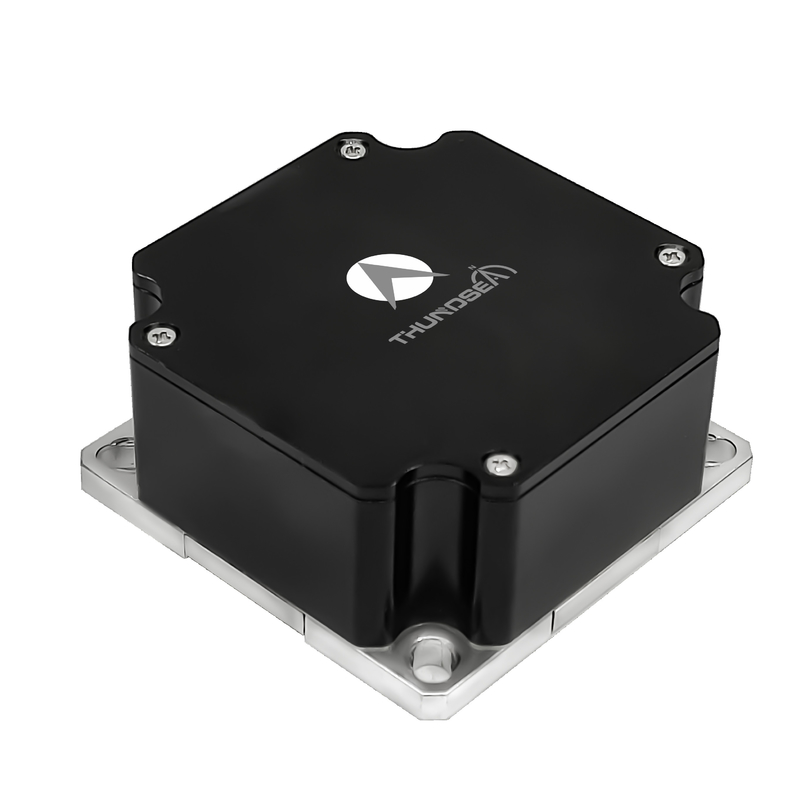

नियंत्रण ग्रेड TDFG60S फाइबर ऑप्टिक जिरोस्कोप
1 परिचय
फाइबर ऑप्टिक gyroscope (FOG) ऑप्टिकल Sagnac प्रभाव का उपयोग कर एक कोणीय गति सेंसर है,जिसमें 4kHz से अधिक आवृत्तियों पर सीरियल संचार के माध्यम से वाहक के वास्तविक समय के कोणीय वेग डेटा प्रदान करने के लिए उच्च प्रदर्शन पूर्ण डिजिटल बंद-लूप तकनीक शामिल हैइस उत्पाद श्रृंखला में एकल-अक्ष, दो-अक्ष और त्रि-अक्षीय विन्यास शामिल हैं।दो-अक्ष और त्रि-अक्षीय एफओजी चलती प्लेटफार्मों के कई सपाट अक्षों पर एक साथ कोणीय वेग को मापने के लिए साझा प्रकाश स्रोत और संकेत प्रसंस्करण सर्किट का उपयोग करते हैं.
2आवेदन
यह निर्देशित हथियारों के लिए स्थिरता और नियंत्रण उपकरण, रवैया नियंत्रण,सामरिक मिसाइलें,टारपीडो और मध्यम और उच्च अंत औद्योगिक उपकरण।
3विशेषताएं
छोटे आकार, हल्के वजन और लचीला डिजाइन;
कंप्यूटर से आसानी से जुड़ने के लिए तत्काल, डिजिटल आउटपुट;
कम शोर, कम बिजली की खपत, कम लागत;
बिना चलती भागों के पूर्ण ठोस-राज्य डिजाइन
उच्च विश्वसनीयता और दीर्घायु।
4 मुख्य मापदंड
|
प्रदर्शन |
गतिशील सीमा |
≥±400°/सेकंड |
|
चल रहे पक्षपात |
<1°/घंटा |
|
|
सटीकता(10 सेकंड) |
0.2°/घंटा~0.05°/घंटा |
|
|
एआरडब्ल्यू(कोणीय यादृच्छिक चलना |
<0.01°/√hr,1σ |
|
|
कंपन जांच |
20~2000 हर्ट्ज,6.06g |
|
|
बैंडविड्थ |
>200 हर्ट्ज |
|
|
विद्युत इंटरफेस |
समय चालू करें |
दसियाँ |
|
आउटपुट सिग्नल प्रारूप |
RS-422 |
|
|
स्व-परीक्षण में निर्मित |
-- |
|
|
आउटपुट सिग्नल अद्यतन दर |
500 हर्ट्ज से 4000 हर्ट्ज |
|
|
आउटपुट सिग्नल बाउड दर |
115200 बीपीएस~921600 बीपीएस |
|
|
परिचालन तापमान |
- चालीस°C + 70°C |
|
|
भंडारण तापमान |
- 55°C + 85°C |
|
|
भौतिक विनिर्देश |
विद्युत आपूर्ति |
5V |
|
कनेक्टर |
J30J-15TJL |
|
|
बिजली की खपत |
≤3W |
|
|
एमटीबीएफ (एमआईएल-एचडीबीके-217-एफ के अनुसार) |
>150000 घंटे |
|
|
वजन |
≤200 ग्राम |
|
|
आयाम |
60 मिमी × 60 मिमी × 28.5 मिमी |
