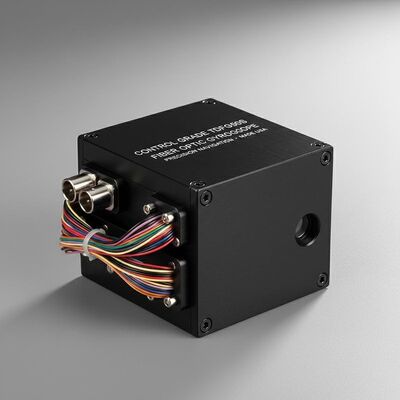

गुणवत्ता नियंत्रण ग्रेड TDFG50S सटीक नेविगेशन के लिए उच्च प्रदर्शन कॉम्पैक्ट फाइबर ऑप्टिक जिरोस्कोप फैक्टरी

नियंत्रण ग्रेड TDFG50S सटीक नेविगेशन के लिए उच्च प्रदर्शन कॉम्पैक्ट फाइबर ऑप्टिक जिरोस्कोप

Name: नियंत्रण ग्रेड TDFG50S सटीक नेविगेशन के लिए उच्च प्रदर्शन कॉम्पैक्ट फाइबर ऑप्टिक जिरोस्कोप
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDFG50S

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

उत्पाद सारांश

नियंत्रण ग्रेड TDFG50S FOG: ±400°/s रेंज, <2°/h पूर्वाग्रह स्थिरता, और 0.03°/√hr ARW के साथ उच्च प्रदर्शन फाइबर ऑप्टिक जाइरोस्कोप। कॉम्पैक्ट 50 मिमी डिज़ाइन, ऑल-सॉलिड-स्टेट निर्माण, और MIL-HDBK-217F विश्वसनीयता (>150k घंटे MTBF)। मिसाइल मार्गदर्शन, स्थिरीकरण और औद्योगिक नियंत्रण प्रणालियों के लिए आदर्श।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

नियंत्रण ग्रेड फाइबर ऑप्टिक जिरोस्कोप

,

उच्च प्रदर्शन फाइबर ऑप्टिक जिरोस्कोप

डानामिक रेंज:

≥±400°/सेकेंड

पूर्वाग्रह में पूर्वाग्रह:

＜ 2 °/h

सटीकता （10sec）:

0.5 °/h ~ 0.2 °/h

ARW （कोणीय यादृच्छिक चलना:

＜ 0.03 °/, HR, 1σ

कंपन स्क्रीनिंग:

20~2000Hz，6.06g

बैंडविड्थ:

＞ 200Hz

वज़न:

≤160g

DIMENSIONS:

50 मिमी × 50 मिमी × 30 मिमी

उत्पाद वर्णन

नियंत्रण ग्रेड TDFG50S फाइबर ऑप्टिक जिरोस्कोप

टीडीएफजी50एस फाइबर ऑप्टिक जायरोस्कोप एक उच्च प्रदर्शन कोणीय वेग सेंसर है जो उन्नत पूर्ण-डिजिटल क्लोज्ड-लूप डिटेक्शन तकनीक का उपयोग करता है।यह नियंत्रण-ग्रेड उपकरण सीरियल इंटरफेस के माध्यम से 4kHz से अधिक दरों पर वास्तविक समय कोणीय वेग डेटा प्रदान करता है.

उत्पाद का अवलोकन

ऑप्टिकल सग्नाक प्रभाव के आधार पर, इस फाइबर ऑप्टिक जिरोस्कोप श्रृंखला में एकल-अक्ष, दो-अक्ष और तीन-अक्ष विन्यास शामिल हैं।बहु-अक्षीय वेरिएंट कई ऑर्थोगोनल अक्षों में कोणीय वेग का तुल्यकालिक पता लगाने के लिए साझा प्रकाश स्रोत और सॉल्वर सर्किट तकनीक का उपयोग करते हैं.

आवेदन

निर्देशित हथियारों में स्थिरता और नियंत्रण प्रणालियों के लिए आदर्श, रवैया नियंत्रण प्लेटफार्मों, टारपीडो, सामरिक मिसाइलों, और मध्यम से उच्च अंत औद्योगिक उपकरणों में सटीक गति संवेदन की आवश्यकता होती है.

प्रमुख विशेषताएं

छोटे पदचिह्न और हल्के निर्माण के साथ कॉम्पैक्ट डिजाइन
बढ़ी हुई विश्वसनीयता के लिए कोई चलती भागों के साथ सभी ठोस-राज्य वास्तुकला
कम्प्यूटर एकीकरण के लिए डिजिटल आउटपुट के साथ तत्काल-ऑन क्षमता
न्यूनतम बिजली खपत के साथ कम शोर संचालन
विस्तारित परिचालन जीवनकाल के साथ लागत प्रभावी समाधान

तकनीकी विनिर्देश

प्रदर्शन पैरामीटर	विनिर्देश
गतिशील सीमा	≥±400°/s
चल रहे पक्षपात	<2°/घंटा
सटीकता (10 सेकंड)	0.5°/h ~ 0.2°/h
कोणीय यादृच्छिक चलना (एआरडब्ल्यू)	<0.03°/√hr, 1σ
कंपन जांच	20~2000 हर्ट्ज, 6.06 ग्राम
बैंडविड्थ	>200 हर्ट्ज
समय चालू करें	दसियाँ
आउटपुट सिग्नल प्रारूप	RS-422
आउटपुट सिग्नल अद्यतन दर	500 हर्ट्ज ~ 4000 हर्ट्ज
आउटपुट सिग्नल बाउड दर	115200bps ~ 921600bps
ऑपरेटिंग तापमान	-40°C ~ +70°C
भंडारण तापमान	-55°C ~ +85°C
विद्युत आपूर्ति	5V
कनेक्टर	J30J-15TJL
बिजली की खपत	≤3W
MTBF (MIL-HDBK-217-F)	>150,000 घंटे
वजन	≤ 160 ग्राम
आयाम	50 मिमी * 50 मिमी * 30 मिमी
