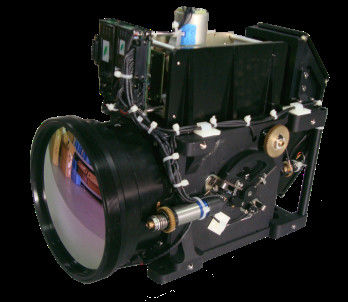

15-300 मिमी F4 निरंतर ज़ूम मीडियम वेव रेफ्रिजरेशन थर्मल इमेजिंग कैमरा सिस्टम

15-300 मिमी F4 निरंतर ज़ूम मीडियम वेव रेफ्रिजरेशन थर्मल इमेजिंग कैमरा सिस्टम

15-300 मिमी F4 थर्मल इमेजिंग सिस्टम विनिर्देश एक है
उन्नत MWIR लंबी दूरी की पहचान के लिए इस्तेमाल थर्मल इमेजिंग कूल्ड।
अत्यधिक संवेदनशील MWIR 640x512 रिज़ॉल्यूशन वाले कोर को ठंडा कर सकता है
बहुत उच्च संकल्प के साथ बहुत स्पष्ट छवि का उत्पादन;15 मिमी ～ 300 मिमी
उत्पाद में निरंतर ज़ूम इन्फ्रारेड लेंस प्रभावी रूप से उपयोग किया जा सकता है
लंबी दूरी के लोगों, वाहनों और जहाजों जैसे लक्ष्यों को भेदें।

                                                        चित्रा 1 थर्मल इमेजिंग छवि

1 तकनीकी विशिष्टता

1.1 डिटेक्टर
डिटेक्टर MCT 640 × 512
स्पेक्ट्रल रेंज 3.7 ~ 4.8μm
पिक्सेल पिच 15μm
शीतलन विधि स्टर्लिंग फ्रिज

1.2 लेंस
फोकल लंबाई 15 ～ ㎜ 300 length निरंतर ज़ूम
एफ 4

1.3 प्रदर्शन
FOV रेंज 1.83 ° (H) × 1.46 ° (V) से 36.5 ° (H) × 29.2 ° (V)
सामान्य तापमान में ठंडा होने का समय ing8 मिनट
वीडियो आउटपुट मानक PAL प्रारूप एनालॉग वीडियो सिग्नल
फ़्रेम आवृत्ति 50 हर्ट्ज
NETD ≤25mk @ 25 ℃
पावर स्रोत DC 24 ~ 32 V, पावर रिवर्स पोलरिटी के साथ
सुरक्षा
बिजली की खपत ℃15W @ 25 ℃, स्थिर स्थिति
≤30W @ 25 ℃, स्टार्ट-अप चोटी
ऑपरेशन तापमान -30 ℃ ~ 55 ℃
भंडारण तापमान -40 ℃ ~ 70 ℃

1.4 कमान और नियंत्रण
नियंत्रण संचार RS232
सुधार मैनुअल सुधार / पृष्ठभूमि सुधार
पोलारिटी सफेद गर्म / काले गर्म स्विच को नियंत्रित करता है
इलेक्ट्रॉनिक ज़ूम × 2 / × 4 इलेक्ट्रॉनिक ज़ूम
छवि वृद्धि हाँ
क्रॉस प्रदर्शन हाँ
क्षैतिज / ऊर्ध्वाधर मोड़ छवि

2 भौतिक पैरामीटर

वजन g2200 ग्राम
नीचे देखता है

चित्र 2।यांत्रिक आकार का चित्रण

3 कोर इलेक्ट्रिकल इंटरफ़ेस परिभाषा


तालिका 1. कनेक्टर (HARWIN: M80-5401605) पिन परिभाषाएँ

चित्र तीन।M80-5401605 पिन अनुक्रम आरेख
