प्रमुख गुण

ब्रांड नाम: THUNDSEA

मॉडल नंबर: F120HC

उत्पत्ति का स्थान: क़िंगदाओ

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक जोड़ा

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

उत्पाद सारांश

अल्ट्रा-लो 0.002°/घंटा बायस ड्रिफ्ट, ±300°/s रेंज और -40°C से 65°C के बीच असाधारण स्थिरता के साथ उच्च सटीकता वाला सिंगल-एक्सिस FOG। सटीक जड़त्व माप के लिए न्यूनतम 0.0005°/√h रैंडम वॉक और मजबूत कंपन/शॉक प्रतिरोध की विशेषताएं।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

0.002 ° / घंटा एकल अक्ष gyroscope

,

जड़त्वीय आरती gyroscope

,

कोणीय दर यांत्रिक gyro

मापी गई कोणीय दर की सीमा (°/s):

±300

निश्चित तापमान पर स्केल फैक्टर गैर-रैखिकता (पीपीएम):

≤10

कमरे के तापमान पर स्केलिंग फैक्टर की विषमता (पीपीएम):

≤1

निश्चित तापमान पर स्केल फैक्टर दोहराव योग्यता (पीपीएम):

≤5

-40℃ से 60℃ (पीपीएम) तक पूर्ण तापमान रेंज पर स्केल फैक्टर दोहराव योग्यता:

≤15

निश्चित तापमान पर पूर्वाग्रह बहाव (10s,1σ,°/h):

≤0.002

निश्चित तापमान पर पूर्वाग्रह बहाव पुनरावृत्ति (1σ,°/घंटा):

≤0.03

-40℃ से 60℃ (1σ,°/घंटा) तक पूर्ण तापमान रेंज पर बायस ड्रिफ्ट रिपीटेबिलिटी:

≤0.05

-40℃ से 60℃ (100s,1σ,°/h) तक पूर्ण तापमान रेंज पर पूर्वाग्रह बहाव:

≤0.005

रैंडम वॉक (°/√h):

≤0.0005

यादृच्छिक कंपन (°/घंटा):

≤0.1

झटका (°/घंटा):

≤0.1

सुलझाने की शक्ति:

≤0.5

कंपन से पहले और बाद में शून्य विचलन परिवर्तन (°/घंटा):

≤0.01

शून्य पूर्वाग्रह संवेदनशीलता (°/घंटा/जीएस):

＜0.5

भंडारण तापमान:

-50℃ ~70℃

परिचालन तापमान:

-40℃ ~65℃

उत्पाद वर्णन

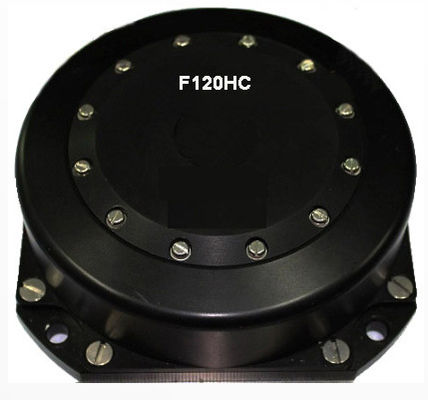

F120HC उच्च सटीकता एकल-अक्ष फाइबर ऑप्टिक जाइरोस्कोप

मॉडल F120HC उच्च सटीकता एकल-अक्ष फाइबर ऑप्टिक जाइरोस्कोप 0.002°/घंटा बायस ड्रिफ्ट के साथ

उत्पाद परिचय

कार्य सिद्धांत और कार्य

यह उत्पाद सैग्नैक प्रभाव सिद्धांत पर आधारित एक जड़त्वीय कोणीय दर सेंसर है, जिसे सेंसर की संवेदनशील अक्ष के चारों ओर वाहक की कोणीय दर गति को मापने के लिए डिज़ाइन किया गया है। इकाई कोणीय दर संवेदनशील इकाई के रूप में एक फाइबर ऑप्टिक कॉइल का उपयोग करती है जिसमें क्लोज्ड-लूप डिटेक्शन सर्किट्री होती है।

एक लेजर से दो बीम विपरीत दिशाओं में एक ही फाइबर में इंजेक्ट किए जाते हैं। सैग्नैक प्रभाव के कारण, घूर्णन के विरुद्ध यात्रा करने वाले बीम को थोड़ा छोटा पथ विलंब का अनुभव होता है। परिणामी विभेदक चरण शिफ्ट को इंटरफेरोमेट्री के माध्यम से मापा जाता है, जो कोणीय वेग को मापने योग्य हस्तक्षेप पैटर्न शिफ्ट में अनुवादित करता है।

बीम स्प्लिटिंग ऑप्टिक्स एक लेजर डायोड से प्रकाश को एक बहु-मोड़ ऑप्टिकल फाइबर कॉइल के माध्यम से दक्षिणावर्त और वामावर्त प्रचारित दो तरंगों में लॉन्च करते हैं। सैग्नैक प्रभाव की ताकत बंद ऑप्टिकल पथ के प्रभावी क्षेत्र पर निर्भर करती है, जिसे कॉइल मोड़ों की संख्या से बढ़ाया जाता है।

यह जड़त्वीय सेंसर ऑप्टिकल सिस्टम, बिजली की आपूर्ति और डेटा प्रोसेसिंग सर्किट से बना है, जो तीन-अक्ष कोण वृद्धि जानकारी प्रदान करता है।

विन्यास

• ऑप्टिकल घटक: प्रकाश स्रोत, कपलर, वाई मॉड्यूलेटर, फाइबर कॉइल, डिटेक्टर

• सर्किट घटक: प्रोसेसर बोर्ड, प्रकाश स्रोत बोर्ड, प्रीएम्प्लीफायर

• संरचनात्मक घटक: बॉडी, कवर, आदि।

आयाम और स्थापना

रूपरेखा आकार: (120 ± 0.1)mm * (120 ± 0.1)mm * (38 ± 0.5)mm

स्थापना आयाम: (94 ± 0.1mm) * (94 ± 0.1mm)

0.002 °/घंटा बायस ड्रिफ्ट और ±300 °/सेकंड कोणीय दर के साथ उच्च सटीकता एकल अक्ष फाइबर ऑप्टिक जायरोस्कोप 0

वजन

≤ 900g

प्रदर्शन पैरामीटर

सूचकांक का नाम	सूचकांक आवश्यकताएँ	टिप्पणियाँ
मापी गई कोणीय दर की सीमा (°/s)	±300
निश्चित तापमान पर स्केल फैक्टर गैर-रैखिकता (ppm)	≤10
कमरे के तापमान पर स्केलिंग फैक्टर की विषमता (ppm)	≤1
निश्चित तापमान पर स्केल फैक्टर दोहराव (ppm)	≤5
पूर्ण तापमान सीमा -40℃ से 60℃ तक स्केल फैक्टर दोहराव (ppm)	≤15
निश्चित तापमान पर बायस ड्रिफ्ट (10s,1σ,°/h)	≤0.002
निश्चित तापमान पर बायस ड्रिफ्ट दोहराव (1σ,°/h)	≤0.03
पूर्ण तापमान सीमा -40℃ से 60℃ तक बायस ड्रिफ्ट दोहराव (1σ,°/h)	≤0.05	निश्चित बिंदु स्थिर तापमान परीक्षण
पूर्ण तापमान सीमा -40℃ से 60℃ तक बायस ड्रिफ्ट (100s,1σ,°/h)	≤0.005	ऑफ लाइन मुआवजा
रैंडम वॉक (°/√h)	≤0.0005
वार्म अप समय (मिनट)	0
रैंडम कंपन (°/h)	≤0.1	कंपन से पहले और बाद में शून्य विचलन का माध्य
शॉक (°/h)	≤0.1	प्रभाव से पहले और बाद में शून्य विचलन
विभेदन शक्ति	≤0.5
कंपन से पहले और बाद में शून्य विचलन परिवर्तन (°/h)	≤0.01
शून्य बायस संवेदनशीलता (°/h/GS)	＜0.5
भंडारण तापमान	-50℃ ~70℃
ऑपरेटिंग तापमान	-40℃ ~65℃

यांत्रिक और विद्युत इंटरफेस

यांत्रिक इंटरफेस

माउंटिंग सतह M6 माउंटिंग स्क्रू का उपयोग करके बाहरी स्थापना के लिए निश्चित सतह के रूप में कार्य करती है।

बिजली की आवश्यकताएं

दो चैनलों के माध्यम से बाहरी बिजली की आपूर्ति प्रदान की जाती है:

• + (5V ± 0.25V), आउटपुट पावर > 7W

• - (5V ± 0.25V), आउटपुट पावर > 4W

बाहरी बिजली रिपल: < 20mV

विद्युत कनेक्शन इंटरफ़ेस

ZJA12-01t सॉकेट पिन संख्या	भौतिक अर्थ	नोट
1	+5V
2	GDN
3	-5V
9	R +
10	R -
11	T +
12	T -

0.002 °/घंटा बायस ड्रिफ्ट और ±300 °/सेकंड कोणीय दर के साथ उच्च सटीकता एकल अक्ष फाइबर ऑप्टिक जायरोस्कोप 1

0.002 °/घंटा बायस ड्रिफ्ट और ±300 °/सेकंड कोणीय दर के साथ उच्च सटीकता एकल अक्ष फाइबर ऑप्टिक जायरोस्कोप 2

0.002 °/घंटा बायस ड्रिफ्ट और ±300 °/सेकंड कोणीय दर के साथ उच्च सटीकता एकल अक्ष फाइबर ऑप्टिक जायरोस्कोप 3
