गुणवत्ता 0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप फैक्टरी

0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप

Name: 0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: THUNDSEA

मॉडल नंबर: F3X50B

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

उत्पाद सारांश

0.5°/घंटा बायस ड्रिफ्ट, ±500°/s रेंज और ≤0.1°/√h रैंडम वॉक के साथ उच्च सटीकता वाले तीन-अक्ष फाइबर ऑप्टिक जाइरोस्कोप। मांग वाले अनुप्रयोगों में सटीक जड़त्व माप के लिए कॉम्पैक्ट डिज़ाइन (Φ79.5 मिमी), मजबूत निर्माण और आरएस 422 इंटरफ़ेस।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

तीन एक्सिस ऑप्टिकल जाइरोस्कोप

,

मैकेनिकल इलेक्ट्रॉनिक जाइरोस्कोप

,

सॉलिड स्टेट डिजिटल गायरोस्कोप

ड्राट्यूब:

दूरबीन

उत्पाद वर्णन

F3X50B तीन अक्षीय फाइबर ऑप्टिक जिरोस्कोप

उच्च परिशुद्धता तीन अक्ष फाइबर ऑप्टिक gyroscope 0.5°/hr पूर्वाग्रह बहाव के साथ सटीक जड़ता माप अनुप्रयोगों के लिए।

कार्य सिद्धांत

यह जड़ता कोण दर सेंसर सग्नक प्रभाव सिद्धांत पर काम करता है, सेंसर की संवेदनशील धुरी के चारों ओर वाहक कोण दर आंदोलन को मापता है।प्रणाली बंद-लूप पता लगाने सर्किट के साथ कोणीय दर संवेदनशील इकाई के रूप में एक फाइबर ऑप्टिक कॉइल का उपयोग करता है.

दो प्रति-प्रसारित लेजर बीम रोटेशन के कारण अंतर चरण शिफ्ट का अनुभव करते हैं, जो कोण वेग को मापने योग्य हस्तक्षेप पैटर्न में अनुवाद करने के लिए इंटरफेरोमेट्री के माध्यम से मापा जाता है.ऑप्टिकल फाइबर कॉइल में घुमावों की संख्या से सग्नाक प्रभाव की ताकत बढ़ जाती है।

उत्पाद विन्यास

ऑप्टिकल घटक:प्रकाश स्रोत, युग्मक, वाई मॉड्यूलेटर, फाइबर कॉइल, डिटेक्टर
सर्किट घटक:प्रोसेसर बोर्ड, प्रकाश स्रोत बोर्ड, प्रीएम्पलीफायर
संरचनात्मक घटक:शरीर, कवर और माउंटिंग हार्डवेयर

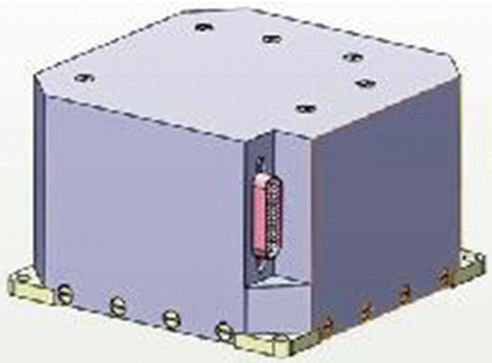

भौतिक विनिर्देश

आयाम:Φ ((79.5 ± 0.1) मिमी * (79.5 ± 0.1) मिमी * (49.8 ± 0.1) मिमी

माउंटिंग आकारः(73.0 ± 0.1) मिमी * (73.0 ± 0.1) मिमी

वजनः500 ग्राम ± 30 ग्राम

0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप 0

प्रदर्शन विनिर्देश

पैरामीटर	विनिर्देश	टिप्पणियाँ
रेंज (°/s)	±500
स्केल फैक्टर गैर-रैखिकता (पीपीएम)	≤50	स्थिर तापमान
स्केल फैक्टर दोहराव (पीपीएम)	≤100	स्थिर तापमान
प्रारंभ समय	≤2
स्टैंडबाय समय	≤30
पूर्वाग्रह बहाव (10s,1σ,°/h)	≤0.5	स्थिर तापमान
पूर्वाग्रह बहाव पुनरावृत्ति (1σ,°/h)	≤0.5
पूर्वाग्रह बहाव (10s,1σ,°/h)	≤ 1	पूर्ण तापमान
यादृच्छिक चलना (°/√h)	≤0.1
इनपुट शाफ्ट का गलत संरेखण कोण (′)	≤20	पूर्ण तापमान सीमा
सीमा (°/घंटा)	≤0.5
संकल्प	≤0.5
पूर्वाग्रह चुंबकीय संवेदनशीलता (°/h/GS)	<0.5
बैंडविड्थ (Hz)	≥200	डिजाइन आश्वासन
आउटपुट विलंब समय (μs)	≤ 1000

विद्युत विनिर्देश

विद्युत आपूर्ति:+5V ± 5%

रिपल (आरएमएस):≤50mV

वर्तमानः>3.00A (स्टार्ट-अप), >1.00A (कामकाजी)

बिजली की खपतः<5W (कमरे के तापमान पर काम करना), <8W (पूर्ण तापमान), ≤10W (स्टार्ट-अप)

मैकेनिकल इंटरफ़ेस

सुरक्षित स्थापना के लिए माउंटिंग साइड पर चार एम3 स्क्रू।

विद्युत कनेक्शन इंटरफ़ेस

मॉडल J30J-25ZKP3 कनेक्टर पिनआउटः

सीरियल नंबर	संकेत	संपर्क संख्या	कार्य
1	+5V	1,2	जिरोस्कोप पावर सप्लाई
2	जीएनडी	3,15	जमीन
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	टीआर+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप 1

0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप 2

0.5 °/hr बायस ड्रिफ्ट और कॉम्पैक्ट डिज़ाइन के साथ उच्च सटीकता वाला तीन अक्ष फाइबर ऑप्टिक जायरोस्कोप 3
