उत्पाद विवरण:
|
| शून्य पूर्वाग्रह स्थिरता (100): | 0.03 °/घंटा | शून्य पूर्वाग्रह स्थिरता (10): | 0.05 °/घंटा |
|---|---|---|---|
| परिवर्तनीय तापमान शून्य पूर्वाग्रह स्थिरता: | 0.1 °/घंटा | पूर्ण तापमान पैमाने कारक: | ≤150पीपीएम |
| रैंडम वॉक गुणांक: | 0.003 °//h | इनपुट श्रेणी: | 600 °/s |

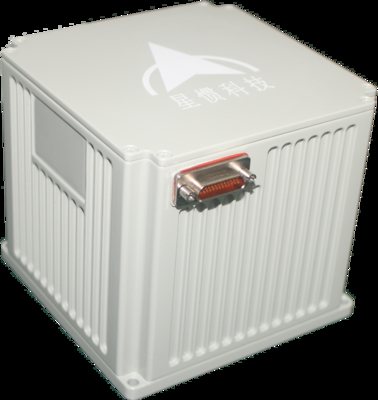

छोटे आकार हल्का वजन TDF61IMU0 फाइबर ऑप्टिक जड़ता इकाई कम बिजली की खपत
* सिंहावलोकन
फाइबर ऑप्टिक जड़ता इकाइयों के छोटे आकार, हल्के वजन, कम बिजली की खपत और उच्च सटीकता के फायदे हैं। उनका उपयोग शुद्ध स्ट्रैपडाउन, एकल अक्ष,और दोहरी अक्ष मॉड्यूलेशन जड़ता इकाइयों, नए मानव रहित प्लेटफार्मों, जल/टॉरपीडो हथियारों, साथ ही छोटे आकार और उच्च परिशुद्धता वाले जड़ता इकाई उपकरणों के लिए भूमि और हवाई हथियार प्लेटफार्मों की जरूरतों को पूरा करना।वे वाहक कोणीय और रैखिक गति जानकारी के लिए गतिशील माप कार्य है.
*प्रदर्शन संकेतक
| परियोजना | सामग्री | सूचकांक | नोट्स |
| जिरोस्कोप के प्रदर्शन संकेतक | |||
| शून्य पूर्वाग्रह संकेतक | शून्य पूर्वाग्रह स्थिरता (100s) | 0.03°/घंटा | |
| शून्य पूर्वाग्रह स्थिरता (10s) | 0.05°/घंटा | ||
| चर तापमान शून्य पूर्वाग्रह स्थिरता | 0.1°/घंटा | ||
| पैमाना कारक | पूर्ण तापमान स्केल कारक | ≤ 150 पीपीएम | |
| अन्य संकेतक | यादृच्छिक चलना गुणांक | 0.003°/√h | |
| इनपुट रेंज | 600°/सेकंड | ||
| त्वरणमापक के प्रदर्शन संकेतक | |||
| विचलन सूचकांक | विचलन मासिक व्यापक त्रुटि | 50μg | |
| शून्य पूर्वाग्रह संकेतक | शून्य पूर्वाग्रह तापमान संवेदनशीलता | 50μg/°C | |
| पैमाना कारक | स्केल फैक्टर मासिक व्यापक त्रुटि | 50 पीपीएम | |
| स्केल कारक तापमान संवेदनशीलता | 50 पीपीएम/°C | ||
| रेंज संकेतक | इनपुट रेंज | ±20 ग्राम | |
| पूरी मशीन की विशेषताएं | |||
| पर्यावरणीय प्रदर्शन संकेतक | परिचालन तापमान | -40°C-60°C | |
| भंडारण तापमान | -45°C ∼70°C | ||
| सामान्य आवश्यकताएं | विद्युत आपूर्ति | 18 ¢ 36V ((DC) | |
| स्थिर बिजली की खपत | ≤15W | स्टार्टअप बिजली की खपत ≤ 25W | |
*विद्युत इंटरफेस
| पिन | कनेक्टिविटी | संकेत का नाम | सिग्नल विशेषताएं |
| 1,14 | बाहरी बिजली आपूर्ति | पीसीएस पावर सप्लाई सकारात्मक | 24V |
| 2,15 | पीसीएस पावर सप्लाई ग्राउंड | पावर ग्राउंड | |
| 10 | 200 हर्ट्ज सिग्नल आउटपुट | IMU_TX1+ | आईएमयू डेटा आउटपुट सकारात्मक |
| 9 | IMU_TX1- | आईएमयू डेटा आउटपुट नकारात्मक | |
| 7 | समन्वयन संकेत | IMU_SYN+ | आईएमयू सिंक्रनाइज़ेशन सिग्नल सकारात्मक |
| 6 | IMU_SYN- | आईएमयू सिंक्रनाइज़ेशन सिग्नल नकारात्मक |
*संरचनात्मक रूप और आयाम
