गुणवत्ता रिंग लेजर जिरो प्रौद्योगिकी के साथ उच्च प्रदर्शन GLR-90M जड़ता नेविगेशन प्रणाली, मुकाबला सिद्ध, और विरोधी-विघटन आत्म संरेखण फैक्टरी

रिंग लेजर जिरो प्रौद्योगिकी के साथ उच्च प्रदर्शन GLR-90M जड़ता नेविगेशन प्रणाली, मुकाबला सिद्ध, और विरोधी-विघटन आत्म संरेखण

Name: रिंग लेजर जिरो प्रौद्योगिकी के साथ उच्च प्रदर्शन GLR-90M जड़ता नेविगेशन प्रणाली, मुकाबला सिद्ध, और विरोधी-विघटन आत्म संरेखण
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: GLR-90M

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

GLR-90M.pdf

PDF

उत्पाद सारांश

जीएलआर-90एम जाइरो कंपास और आईएनएस: चलते समय स्व-संरेखण के साथ युद्ध-सिद्ध रिंग लेजर जाइरो तकनीक। 0.01° हेडिंग सटीकता प्रदान करता है, -40°C से 70°C में संचालित होता है, और GPS/GNSS इनपुट स्वीकार करता है। नौसैनिक, मिसाइल और भूमि लक्ष्यीकरण अनुप्रयोगों के लिए आदर्श।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

जीएलआर-90एम जिरो कम्पास

,

वारंटी के साथ जड़त्वीय नौवहन प्रणाली

,

उच्च प्रदर्शन वाले जिरो कम्पास

उत्पाद वर्णन

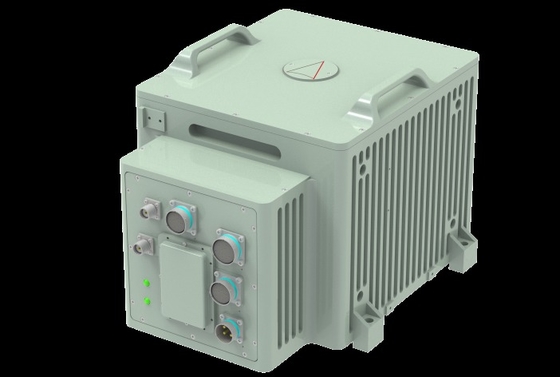

उच्च प्रदर्शन GLR-90M प्रकार का जिरो कम्पास और जड़ता नेविगेशन प्रणाली

जीएलआर-90एम टाइप जिरो कम्पास और जड़ता नेविगेशन सिस्टम एक उच्च प्रदर्शन वाली जड़ता नेविगेशन इकाई है जो बेल्ट डाउन डिजिटल रिंग-लेजर-जिरो तकनीक पर आधारित है।तीन एकल-अक्ष टाइप-90 रिंग लेजर जिरोस्कोप और क्वार्ट्ज लचीले त्वरणमापकों का उपयोग करना, यह प्रणाली कठोर युद्ध स्थितियों में भी सटीक डेटा प्रदान करती है।

प्रमुख विशेषताएं

उन्नत अंगूठी लेजर जिरो तकनीक
लड़ाकू साबित विश्वसनीयता
AHRS+INS एक इकाई में एकीकृत
गतिशीलता के दौरान विरोधी गड़बड़ी स्व-संरेखण
कई कनेक्शन विकल्पः जीपीएस/जीएनएसएस/स्पीड लॉग डीवीएल/यूएसबीएल इनपुट
कॉन्फ़िगर करने योग्य नेविगेशन मोडः INS/Integrated Navigation
सभी प्रकार के वाहक के साथ संगत

आवेदन

नौसेना के जहाज और पोत
मिसाइल और विमान प्रणालियां
लैंड आर्मी का निशाना और लक्ष्यीकरण
पनडुब्बी नेविगेशन

प्रदर्शन विनिर्देश

पैरामीटर	विनिर्देश
समय सेट करना	10 मिनट (उपलब्ध डेटा) 30 मिनट (पूर्ण आसन प्रदर्शन)
बिना सहायता के स्थिति	1nm/4h, CFP 50
बिना सहायता के वेग	0.8m/s, 1σ
बिना सहायता के रोल और पिच करें	0.01 डिग्री, 1σ
बिना सहायता के रुट	0.01*सेकण् ((φ) डिग्री, 1σ
जीपीएस सहायता के साथ रोल और पिच	00.005 डिग्री/घंटा, 1σ
जीपीएस सहायता के साथ दिशा	00.008 डिग्री, 1σ
घूर्णन दर सीमा	±400 डिग्री/सेकंड
त्वरण सीमा	±15 ग्राम

पर्यावरण विनिर्देश

पैरामीटर	विनिर्देश
कार्य तापमान	-40°C से 70°C तक
भंडारण तापमान	-55°C से 85°C तक
कंपन	0.04g2/hz @ 20-2000hz
सदमे (काम करने की स्थिति)	30g @ 6m/s
सदमे (जीवित रहने)	50g @ 11m/s

विद्युत एवं भौतिक विनिर्देश

पैरामीटर	विनिर्देश
विद्युत आपूर्ति	28 वी डीसी
इंटरफेस	RS422/RS232/CAN/Ethernet
आकार (WDH)	328280225 मिमी
वजन	≤21 किलोग्राम
बिजली की खपत	≤35W
