उत्पाद विवरण:
|

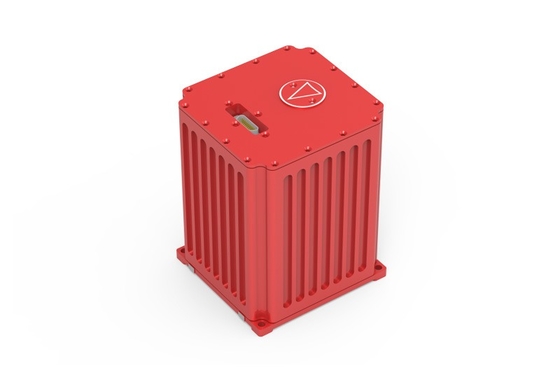

मॉडल FG-300AH रवैया और हेडिंग रेफरेंस सिस्टम लागत प्रभावी
परिचय
FG-300AH रवैया और हेडिंग रेफरेंस सिस्टम (AHRS) एक लागत प्रभावी जड़त्वीय नेविगेशन और माप उत्पाद है, जिसका उपयोग वाहक के त्रि-आयामी रवैया, कोणीय वेग और त्वरण और अन्य गति मापदंडों को मापने के लिए किया जा सकता है, जिसे सैन्य मानक के अनुसार डिज़ाइन किया गया है। FG-300AH फाइबर-ऑप्टिक जाइरोस्कोप और क्वार्ट्ज फ्लेक्सर एक्सीलरोमीटर को अपनाता है, और उच्च-सटीक त्रुटि अंशांकन और क्षतिपूर्ति तकनीक के माध्यम से सिस्टम सटीकता सुनिश्चित करता है। विद्युत चुम्बकीय परिरक्षण डिजाइन, थर्मल संतुलन डिजाइन, कंपन मोडल डिजाइन, सीलिंग डिजाइन और सख्त विनिर्माण प्रक्रिया सिस्टम की उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता सुनिश्चित करते हैं।
विशेषताएँ
* लागत प्रभावी फाइबर ऑप्टिक जाइरो
* सिस्टम स्तर त्रुटि पैरामीटर अंशांकन और क्षतिपूर्ति
* पूर्ण तापमान डोमेन तापमान क्षतिपूर्ति
* एंटी-टर्बुलेंस सेल्फ-अलाइनमेंट और मूविंग बेस सेल्फ-अलाइनमेंट
* सैटेलाइट नेविगेशन/मीटर/डीवीएल तक पहुंच
* संयुक्त नेविगेशन/डैम्प्ड नेविगेशन मोड के लिए कॉन्फ़िगर करने योग्य
* सैन्य मानक
अनुप्रयोग
* मरीन लो और मीडियम एक्यूरेसी कंपास
* वाहन नेविगेशन और नियंत्रण
* एंटीना स्थिरीकरण नियंत्रण
* रवैया हेडिंग संदर्भ
* एयूवी पोजिशनिंग और ओरिएंटेशन
| जाइरोस्कोप | शून्य पूर्वाग्रह स्थिरता | 0.1deg/h,1σ |
| शून्य पूर्वाग्रह दोहराव | 0.1deg/h,1σ | |
| स्केल फैक्टर नॉनलाइनियरिटी | 50ppm, 1σ | |
| एक्सीलरोमीटर | शून्य पूर्वाग्रह स्थिरता | 30ug, 1σ |
| शून्य पूर्वाग्रह दोहराव | 30ug, 1σ | |
| स्केल फैक्टर स्थिरता | 30ppm, 1σ | |
| प्रदर्शन | स्टार्ट-अप समय | 10 मिनट |
| रवैया सटीकता | 0.01 डिग्री, 1 ए | |
| हेडिंग सटीकता | 0.4×sec(Lat) डिग्री, 1σ | |
| स्थिति त्रुटि (डीवीएल के साथ संयोजन में) | 1.5%0, डी तय की गई दूरी है | |
| माप सीमा | कोणीय वेग | ±300deg/s |
| त्वरण | ±40g | |
| ऑपरेटिंग वातावरण | ऑपरेटिंग तापमान | -40℃～＋70℃ |
| भंडारण तापमान | -55℃～＋85℃ | |
| कंपन | 0.04g2/hz@2～2000hz | |
| झटके के तहत सामान्य संचालन/कोई क्षति नहीं | 30g @ 6ms/50g @ 11 ms | |
| विद्युत विशेषताएँ | ऑपरेटिंग वोल्टेज | 28VDC |
| बिजली की खपत | ≤14W | |
| संचार इंटरफ़ेस | RS422/RS232 | |
| भौतिक विशेषताएं | आकार(W×D×H) | 88x93x130mm |
| वजन | ≤1 .4kg |
