गुणवत्ता लैंड फोर्स नेविगेशन TDL85A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/h पूर्वाग्रह दोहराव, ≥±400°/sec कोण दर और <8kg वजन के साथ फैक्टरी

लैंड फोर्स नेविगेशन TDL85A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/h पूर्वाग्रह दोहराव, ≥±400°/sec कोण दर और <8kg वजन के साथ

Name: लैंड फोर्स नेविगेशन TDL85A वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/h पूर्वाग्रह दोहराव, ≥±400°/sec कोण दर और <8kg वजन के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDL85A

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDL85A.pdf

PDF

उत्पाद सारांश

TDL85A वाहन पर लगे ऑप्टिकल जाइरो ≤0.003°/h पूर्वाग्रह, ≤2ppm सटीकता और ±400°/सेकंड दर के साथ सटीक नेविगेशन प्रदान करता है। -40℃~60℃ संचालन के लिए प्रमाणित, यह टैंकों, सर्वेक्षण वाहनों और मानवरहित प्लेटफार्मों के लिए ZUPT, GNSS और ओडोमीटर एकीकरण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

वाहन पर लगाए गए ऑप्टिकल जिरो नेविगेशन

,

जमीनी बल की जड़ता नेविगेशन प्रणाली

,

ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम

पूर्वाग्रह पुनरावृत्ति:

≤0.003°/घंटा

यादृच्छिक चाल:

≤0.0008°/√घंटा

स्केल फैक्टर सटीकता:

≤2पीपीएम

कोणीय दर:

≥±400°/सेकंड

DIMENSIONS:

232 × 186 × 160

वज़न:

＜8 किग्रा

उत्पाद वर्णन

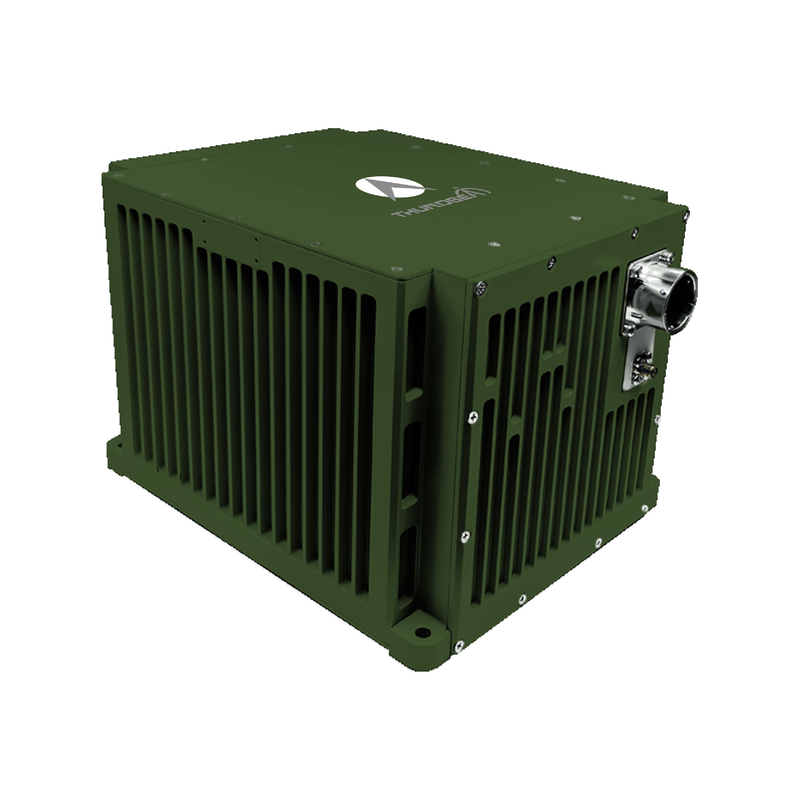

भूमि सेना नेविगेशन TDL85A वाहन पर लगाए गए ऑप्टिकल जिरो पोजिशनिंग ओरिएंटेशन उपकरण

यह वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन सिस्टम लेजर या फाइबर ऑप्टिक जिरोस्कोप का उपयोग क्वार्ट्ज एक्सेलेरोमीटर के साथ मिलकर अपने कोर सेंसर के रूप में करता है।उन्नत नेविगेशन सॉफ्टवेयर के साथ एक स्ट्रैपडाउन जड़ता नेविगेशन सिस्टम (SINS) वास्तुकला का उपयोग करना, यह कई परिचालन मोड के माध्यम से वास्तविक समय में नेविगेशन डेटा प्रदान करता है।

प्रणाली क्षमताएँ

यह उपकरण विभिन्न वाहन प्लेटफार्मों की विविध आवश्यकताओं को पूरा करने के लिए स्थिति, गति और दृष्टिकोण सहित वाहन नेविगेशन मापदंडों को पूरा करता है।ऑपरेशनल मोड में स्थिर कैलिब्रेशन के लिए शून्य-गति अद्यतन (ZUPT) शामिल है, जड़ता/जीएनएसएस एकीकृत नेविगेशन (जीपीएस/बेडौ), और जड़ता/ओडोमीटर एकीकरण।

अनुप्रयोग क्षेत्र

भूगर्भिक सर्वेक्षण वाहन
टैंक और स्वयंचलित तोपखाने
पैदल सेना के लड़ाकू वाहन
मानव रहित वाहन
उच्च गति वाली ट्रेनें
कृषि मशीनरी वाहन

प्रदर्शन विशेषताएं

स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम
स्वायत्त नेविगेशन, शून्य-गति अद्यतन (ZUPT) और किलोमीटर मीटर और/या उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन की विशेषताएं
उच्च अक्षांश (± 65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए उपयुक्त
उच्च विश्वसनीयता डिजाइन

तकनीकी विनिर्देश

पैरामीटर प्रकार	विनिर्देश
त्वरक माप महीने पूर्वाग्रह दोहराव	≤10μg
त्वरकमापक माह पैमाने कारक सटीकता	≤ 10 पीपीएम
जिरो बायस पुनरावृत्ति	≤0.003°/घंटा
जिरोस्केल कारक सटीकता	≤2ppm
यादृच्छिक पैदल	≤0.0008°/√hr
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
संरेखण का समय	≤8 मिनट
इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
उत्तर का पता लगाना/ओरिएंटेशन सटीकता	≤7 मीटर
जड़ता नेविगेशन/ओडोमीटर संयोजन	≤0.1%D
असर सटीकता बनाए रखना/2h	≤0.5mil
संयुक्त नेविगेशन स्थिति सटीकता	≤0.3mil
एएचआरएस शीर्षक सटीकता	≤0.3mil
एएचआरएस पिच एंड रोल सटीकता	≤0.2mil
बिजली की खपत	<30W
आयाम	232186160
वजन	<8 किलोग्राम
ऑपरेटिंग तापमान	-40°C~60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे
