उत्पाद विवरण:
|
| प्रमुखता देना: | ऑप्टिकल गायरो पोजिशनिंग और ओरिएंटेशन उपकरण,वाहन-माउंटेड ऑप्टिकल गायरो उपकरण,वाहन-माउंटेड इनर्शियल मेजरमेंट यूनिट |
||
|---|---|---|---|

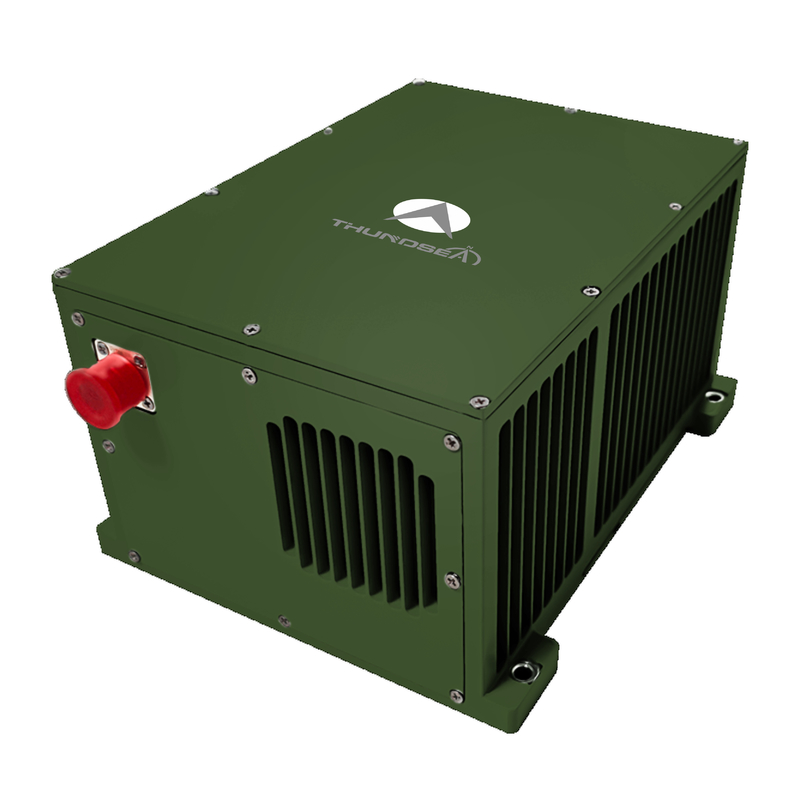

लैंड फोर्स नेविगेशन TDL46A वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण
1 परिचय
वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन सिस्टम लेजर या फाइबर ऑप्टिक जिरोस्कोप का उपयोग क्वार्ट्ज एक्सेलेरोमीटर के साथ मिलकर अपने कोर जड़ता सेंसर के रूप में करता है।स्ट्रैपडाउन इनेर्शियल नेविगेशन सिस्टम (SINS) वास्तुकला पर काम करना, यह वास्तविक समय की स्थिति, अभिविन्यास और नेविगेशन डेटा प्रदान करने के लिए परिष्कृत नेविगेशन एल्गोरिदम निष्पादित करता है। यह उत्पाद लाइन कई परिचालन मोड का समर्थन करती है,शून्य गति अद्यतन (ZUPT) सहित, जीएनएसएस/आईएनएस एकीकृत नेविगेशन और ओडोमीटर/आईएनएस एकीकृत नेविगेशन। यह व्यापक वाहन नेविगेशन मापदंड प्रदान करता है,विभिन्न वाहन प्लेटफार्म अनुप्रयोगों की आवश्यकताओं को पूरा करना.
2आवेदन क्षेत्र
भूगर्भ सर्वेक्षण वाहनों, टैंकों, स्व-चालित तोपखाने, पैदल सेना के लड़ाकू वाहनों, मानव रहित वाहनों, उच्च गति ट्रेनों, कृषि मशीनरी वाहनों, आदि के लिए उपयुक्त।
3प्रदर्शन विशेषताएं
उच्च अक्षांश (± 65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए उपयुक्त।
इसमें स्वायत्त नेविगेशन, शून्य-गति अद्यतन (ZUPT) और किलोमीटर मीटर और/या उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन है।
उच्च विश्वसनीयता।
स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम।
4 मुख्य मापदंड
| प्रकार | TDL46A | |
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤20μg |
| माह स्केल कारक सटीकता | ≤20 पीपीएम | |
| जिरो | पूर्वाग्रह दोहराव | ≤0.008°/घंटा |
| स्केल कारक सटीकता | ≤ 5 पीपीएम | |
| यादृच्छिक चलना | ≤0.003°/√hr | |
| विशेषताएं | कोणीय दर | ≥±400°/सेक |
| कोणीय त्वरण | 100000°/सेक2 | |
| त्वरण | >25 ग्राम | |
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | |
| संरेखण का समय | ≤8 मिनट | |
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | |
| स्थिति सटीकता | उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤10 मीटर |
| जड़ता नेविगेशन/ओडोमीटर संयोजन | ≤0.3%D | |
| उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤1.0mil | |
| असर रखने की सटीकता/2h | ≤1.5mil | |
| संयुक्त नेविगेशन स्थिति सटीकता | ≤0.75mil | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | ≤0.75mil |
| पिच और रोल सटीकता | ≤0.35mil | |
| विशेषताएं | बिजली की खपत | <20W |
| आयाम | 195×160×108 | |
| वजन | <3.9kg | |
| तापमान | -40°C~60°C | |
| झटका | 15g, आधा-सिनस तरंग 11ms | |
| इनपुट वोल्ट | DC24V ((±25%) | |
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | |
| कंपन | 20~2000 हर्ट्ज,6.06g | |
| एमटीबीएफ | >20000 घंटे | |
