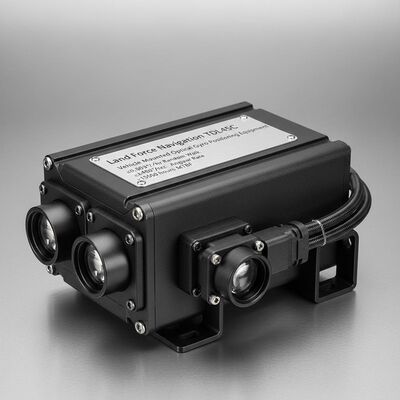

गुणवत्ता लैंड फोर्स नेविगेशन TDL45C वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/√hr रैंडम वॉक, ≥±400°/सेकंड कोण दर और >15000 घंटे MTBF के साथ फैक्टरी

लैंड फोर्स नेविगेशन TDL45C वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/√hr रैंडम वॉक, ≥±400°/सेकंड कोण दर और >15000 घंटे MTBF के साथ

Name: लैंड फोर्स नेविगेशन TDL45C वाहन पर लगे ऑप्टिकल जिरो पोजिशनिंग उपकरण ≤0.003°/√hr रैंडम वॉक, ≥±400°/सेकंड कोण दर और >15000 घंटे MTBF के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDL45C

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDL45C.pdf

PDF

उत्पाद सारांश

TDL45C वाहन-माउंटेड ऑप्टिकल जाइरो सिस्टम 15,000+ घंटे MTBF के साथ ≤5m पोजिशनिंग सटीकता प्रदान करता है। सुविधाएँ ±400°/सेकंड कोणीय दर, -40℃ से 60℃ संचालन, और सैन्य और औद्योगिक वाहनों के लिए कई नेविगेशन मोड।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

वाहन पर लगाए गए ऑप्टिकल जिरो उपकरण

,

ऑप्टिकल जिरो इनेर्शियल नेविगेशन उपकरण

महीनों पूर्वाग्रह पुनरावृत्ति:

≤10μg

महीनों का कारक सटीकता:

≤10पीपीएम

पूर्वाग्रह पुनरावृत्ति:

≤0.01 डिग्री / घंटा

स्केल फैक्टर सटीकता:

≤5पीपीएम

यादृच्छिक चाल:

≤0.003°/√घंटा

कोणीय दर:

≥±400°/सेकंड

कोणीय त्वरण:

100000°/सेकंड2

एमटीबीएफ:

>15000 घंटे

उत्पाद वर्णन

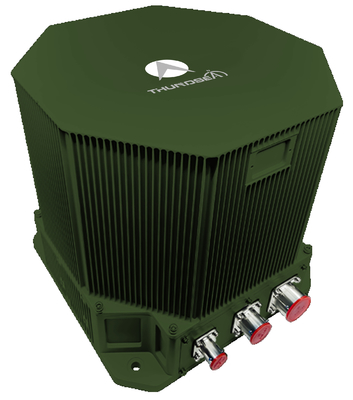

लैंड फोर्स नेविगेशन TDL45C वाहन पर लगाए गए ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण

टीडीएल45सी वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण उन्नत लेजर या फाइबर ऑप्टिक जिरो और क्वार्ट्ज एक्सेलेरोमीटर का उपयोग कोर सेंसर के रूप में करता है।परिष्कृत नेविगेशन सॉफ्टवेयर के साथ एक स्ट्रैपडाउन जड़ता नेविगेशन सिस्टम वास्तुकला का उपयोग करना, यह शून्य गति अद्यतन (ZUPT), जड़ता/उपग्रह आधारित एकीकृत नेविगेशन सहित कई परिचालन मोडों में वास्तविक समय में नेविगेशन डेटा प्रदान करता है,और जड़ता/ओडोमीटर एकीकृत नेविगेशन.

अनुप्रयोग क्षेत्र

यह ऑप्टिकल जिरो पोजिशनिंग सिस्टम विभिन्न वाहन प्लेटफार्मों के साथ संगत है जिसमें भूगर्भ सर्वेक्षण वाहन, बख्तरबंद लड़ाकू प्लेटफार्म (टैंक, स्व-चालित तोपखाने,पैदल सेना के लड़ाकू वाहन), मानव रहित भूमि वाहन (यूजीवी), उच्च गति रेल प्रणाली, कृषि मशीनरी और अन्य मशीनीकृत प्लेटफार्मों को सटीक नेविगेशन की आवश्यकता होती है।यह बहुमुखी समाधान नागरिकों में स्थिति की जरूरतों को पूरा करता है, सैन्य और औद्योगिक अनुप्रयोग।

प्रदर्शन विशेषताएं

शून्य गति अद्यतन (ZUPT) क्षमता के साथ स्वायत्त नेविगेशन
किलोमीटर मीटर और उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन
स्थैतिक और गतिशील (गति में) दोनों स्थितियों में संरेखण और आरंभिकरण
उच्च अक्षांश (±65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त
मांग वाले वातावरण के लिए उच्च विश्वसनीयता डिजाइन

तकनीकी विनिर्देश

पैरामीटर श्रेणी	विनिर्देश	मूल्य
त्वरकमापक	महीने पूर्वाग्रह दोहराव	≤10μg
	माह स्केल कारक सटीकता	≤ 10 पीपीएम
	जिरो	पूर्वाग्रह दोहराव	≤0.01°/घंटा
स्केल कारक सटीकता		≤ 5 पीपीएम
यादृच्छिक पैदल		≤0.003°/√hr
विशेषताएं	कोणीय दर	≥±400°/सेक
	कोणीय त्वरण	100000°/सेक2
	त्वरण	>25 ग्राम
	एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
प्रदर्शन	संरेखण का समय	≤15 मिनट
इनपुट/आउटपुट	इंटरफेस	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
स्थिति सटीकता	उत्तर का पता लगाना/ओरिएंटेशन सटीकता	≤5 मीटर
	जड़ता नेविगेशन/ओडोमीटर संयोजन	≤0.05%D
	उत्तर का पता लगाना/ओरिएंटेशन सटीकता	≤0.3mil
	असर सटीकता बनाए रखना/2h	≤0.3mil
	संयुक्त नेविगेशन स्थिति सटीकता	≤0.2mil
एएचआरएस अनुप्रयोगों का प्रदर्शन	दिशा की सटीकता	≤0.2mil
एएचआरएस अनुप्रयोगों का प्रदर्शन	पिच और रोल सटीकता	≤0.2mil
विशेषताएं	बिजली की खपत	<40W
	वजन	<8.2 किलोग्राम
	तापमान सीमा	-40°C~60°C
	झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
	इनपुट वोल्ट	DC24V ((±25%)
	शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
	कंपन प्रतिरोध	20~2000 हर्ट्ज, 6.06 ग्राम
	एमटीबीएफ	>15000 घंटे
