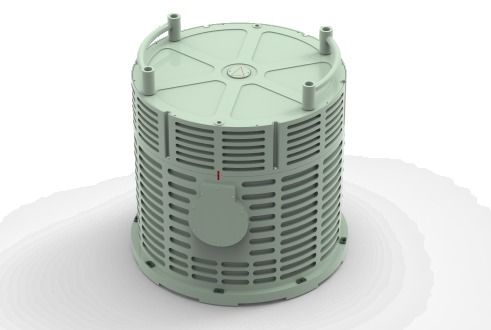

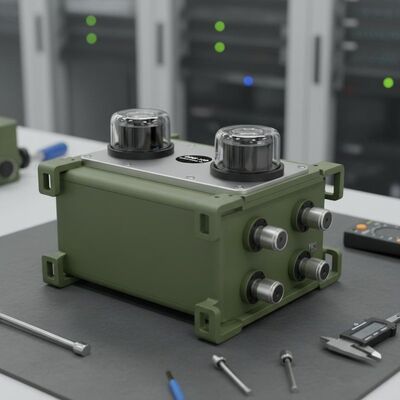

गुणवत्ता मॉडल डीआईएनएस-100 उच्च परिशुद्धता दो-अक्ष रोटरी लेजर जिरो इनेर्शियल नेविगेशन सिस्टम अंतरराष्ट्रीय मानक के साथ कारखाना

मॉडल डीआईएनएस-100 उच्च परिशुद्धता दो-अक्ष रोटरी लेजर जिरो इनेर्शियल नेविगेशन सिस्टम अंतरराष्ट्रीय मानक के साथ

Name: मॉडल डीआईएनएस-100 उच्च परिशुद्धता दो-अक्ष रोटरी लेजर जिरो इनेर्शियल नेविगेशन सिस्टम अंतरराष्ट्रीय मानक के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: डिन्स -100
Price: 10250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: डिन्स -100

उत्पत्ति का स्थान: चीन

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

भुगतान की शर्तें: टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

DINS-100.pdf

PDF

उत्पाद सारांश

मॉडल DINS-100: 2nm/10d पोजिशनिंग सटीकता, 0.005° रवैया परिशुद्धता, स्वायत्त अंशांकन, पूर्ण-तापमान मुआवजा और समुद्री और मिसाइल अनुप्रयोगों के लिए उत्कृष्ट पर्यावरणीय अनुकूलनशीलता के साथ उच्च परिशुद्धता दोहरी-अक्ष रोटरी लेजर जाइरो आईएनएस।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

दो अक्षीय घूर्णी लेजर जिरो

उच्च परिशुद्धता जड़त्वीय नौवहन प्रणाली

गारंटी के साथ लेजर जिरो नेविगेशन प्रणाली

निपटान समय:

पद:

2nm/10d, शिखर

वेग:

0.5m/s ， 1σ

नज़रिया:

0.005DEG, 1σ

शीर्षक:

0.008 × सेक (LAT) DEG, 1σ

उसांस:

5 सेमी या 5%

कार्य तापमान:

-40 ℃ ~ + 55 ℃

भंडारण तापमान:

-55℃~+70℃

आयाम (डब्ल्यू एक्स डी एक्स एच):

φ550 × 500 मिमी

वज़न:

≤60 किग्रा

उत्पाद वर्णन

मॉडल DINS-100 उच्च परिशुद्धता डुअल-एक्सिस रोटरी लेजर जाइरो इनर्शियल नेविगेशन सिस्टम

डीआईएनएस 100 डुअल-एक्सिस रोटरी लेजर जाइरो इनर्शियल नेविगेशन सिस्टम एक उच्च प्रदर्शन वाला इनर्शियल नेविगेशन और माप उपकरण है जिसे असाधारण सटीकता और विश्वसनीयता की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।

तंत्र अवलोकन

सिस्टम में 90-प्रकार की दो-आवृत्ति मशीन शेकिंग लेजर जाइरोस्कोप और क्वार्ट्ज फ्लेक्सचर एक्सेलेरोमीटर तकनीकें शामिल हैं। उन्नत उच्च परिशुद्धता त्रुटि अंशांकन, तापमान मुआवजा, और त्रुटि स्व-क्षतिपूर्ति प्रौद्योगिकियों के साथ दोहरी-अक्ष रोटरी ऑन-लाइन स्वायत्त अंशांकन सिस्टम प्रदर्शन को महत्वपूर्ण रूप से बढ़ाता है।

व्यापक विद्युत चुम्बकीय परिरक्षण डिजाइन, थर्मल संतुलन अनुकूलन, कंपन मोडल विश्लेषण, सीलिंग डिजाइन और सख्त विनिर्माण प्रक्रियाओं के माध्यम से, सिस्टम मिशन-महत्वपूर्ण संचालन के लिए उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता प्रदान करता है।

प्रमुख विशेषताऐं

उच्च परिशुद्धता 90-प्रकार की दो-आवृत्ति मशीन शेक लेजर जाइरोस्कोप
दोहरे अक्ष घूर्णी स्व-अंशांकन और त्रुटि स्व-क्षतिपूर्ति
स्थिर आधार और गतिशील आधार प्रारंभिक संरेखण क्षमताएं
पूर्ण तापमान रेंज में व्यापक त्रुटि पैरामीटर अंशांकन और मुआवजा
प्रीसेट जीएनएसएस/ओडोमीटर/ट्रिप-मीटर इंटरफ़ेस अनुकूलता
विभिन्न नेविगेशन मोड के लिए कॉन्फ़िगर करने योग्य
उत्कृष्ट पर्यावरणीय अनुकूलनशीलता
अंतर्राष्ट्रीय मानक अनुपालन

अनुप्रयोग

जहाज नेविगेशन प्रणाली
पानी के अंदर पनडुब्बी नेविगेशन
मिसाइल प्रक्षेपण वाहनों की स्थिति और अभिविन्यास
उच्च परिशुद्धता रवैया माप

प्रदर्शन विशिष्टताएँ

स्टार्टअप का समय	6 घंटे
शुद्ध जड़त्व स्थिति	2एनएम/10डी, शिखर
शुद्ध जड़त्वीय वेग	0.5m/s, 1σ
शुद्ध जड़त्व वृत्ति	0.005डिग्री, 1σ
शुद्ध जड़त्व शीर्षक	0.008*सेकंड(अक्षांश) डिग्री, 1σ
उसांस	5 सेमी या 5%

मापने की सीमा

कोणीय वेग	±400डिग्री/सेकेंड
त्वरण	±20 ग्राम

काम का माहौल

कार्य तापमान	-40℃ से +55℃
भंडारण तापमान	-55℃ से +70℃
कंपन	0.04g²/hz @ 20-2000hz
आघात प्रतिरोध	30 ग्राम @ 6 एमएस पर सामान्य संचालन / 50 ग्राम @ 11 एमएस पर कोई क्षति नहीं

विद्युत विशेषताओं

ऑपरेटिंग वोल्टेज	28वीडीसी
बिजली की खपत	≤200W
संचार इंटरफेस	आरएस422/आरएस232/कैन/ईथरनेट

भौतिक विशेषताएं

आयाम (डब्ल्यू * डी * एच)	φ550 * 500 मिमी
वज़न	≤60 किग्रा
