उत्पाद विवरण:
|
| महीनों पूर्वाग्रह पुनरावृत्ति: | ≤20μg | महीनों का कारक सटीकता: | ≤20 पीपीएम |
|---|---|---|---|
| पूर्वाग्रह दोहराव: | ≤0.01 डिग्री / घंटा | स्केल फैक्टर सटीकता: | ≤20 पीपीएम |
| यादृच्छिक चाल: | ≤0.003 °//HR | कंपन: | 20 ~ 2000Hz, 6.06g |
| एमटीबीएफ: | ＞ 20000 घंटे |

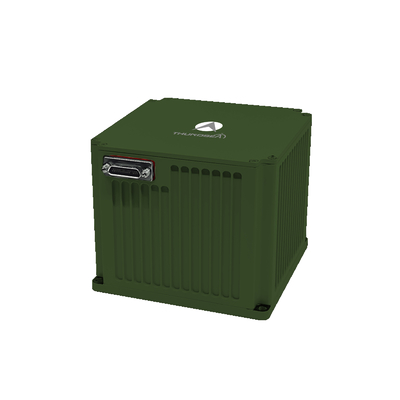

लैंड फोर्स नेविगेशन TDF71A वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण
1 Iपरिचय
वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन सिस्टम लेजर या फाइबर ऑप्टिक जिरोस्कोप का उपयोग क्वार्ट्ज एक्सेलेरोमीटर के साथ मिलकर कोर सेंसिंग घटकों के रूप में करता है।स्ट्रैपडाउन इनेर्शियल नेविगेशन सिस्टम आर्किटेक्चर के तहत काम करना, यह वास्तविक समय में नेविगेशन डेटा देने के लिए उन्नत एल्गोरिथम सॉफ्टवेयर का उपयोग करता है। यह उत्पाद श्रृंखला शून्य-गति अद्यतन (ZUPT) सहित कई परिचालन विन्यासों का समर्थन करती है,जड़ता/उपग्रह एकीकृत नेविगेशन, और जड़ता/ओडोमीटर फ्यूजन नेविगेशन, विभिन्न मोबाइल प्लेटफार्म आवश्यकताओं के लिए व्यापक वाहन गति मापदंड प्रदान करता है.
2आवेदन क्षेत्र
भूगर्भ सर्वेक्षण वाहनों, टैंकों, स्व-चालित तोपखाने, पैदल सेना के लड़ाकू वाहनों, मानव रहित वाहनों, उच्च गति ट्रेनों, कृषि मशीनरी वाहनों, आदि के लिए उपयुक्त।
3प्रदर्शन विशेषताएं
स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम।
इसमें स्वायत्त नेविगेशन, शून्य-गति अद्यतन (ZUPT) और किलोमीटर मीटर और/या उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन है।
उच्च अक्षांश (± 65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए उपयुक्त।
उच्च विश्वसनीयता।
4 मुख्य मापदंड
| प्रकार | TDF71A | |
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤20μg |
| माह स्केल कारक सटीकता | ≤20 पीपीएम | |
| जिरो | पूर्वाग्रह दोहराव | ≤0.01°/घंटा |
| स्केल कारक सटीकता | ≤20 पीपीएम | |
| यादृच्छिक चलना | ≤0.003°/√hr | |
| विशेषताएं | कोणीय दर | ≥±400°/सेक |
| कोणीय त्वरण | 100000°/सेक2 | |
| त्वरण | >25 ग्राम | |
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | |
| संरेखण का समय | ≤5 मिनट | |
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | |
| स्थिति सटीकता | उत्तर का पता लगाने/निर्देशित करने की सटीकता | -- |
| जड़ता नेविगेशन/ओडोमीटर संयोजन | ≤0.4%D | |
| उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤3.0mil | |
| असर रखने की सटीकता/2h | ≤4.0mil | |
| संयुक्त नेविगेशन स्थिति सटीकता | ≤2.0mil | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | ≤2.0mil |
| पिच और रोल सटीकता | ≤0.5mil | |
| विशेषताएं | बिजली की खपत | <15W |
| आयाम | 110×110×100 | |
| वजन | <2.2 किलोग्राम | |
| तापमान | -40°C~60°C | |
| झटका | 15g, आधा-सिनस तरंग 11ms | |
| इनपुट वोल्ट | DC24V ((±25%) | |
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | |
| कंपन | 20~2000 हर्ट्ज,6.06g | |
| एमटीबीएफ | >20000 घंटे | |
