उत्पाद विवरण:
|
| महीनों पूर्वाग्रह पुनरावृत्ति: | ≤50μg | महीनों का कारक सटीकता: | ≤50 पीपीएम |
|---|---|---|---|
| पूर्वाग्रह दोहराव: | ≤0.03 °/घंटा, 1σ | स्केल फैक्टर सटीकता: | ≤50 पीपीएम |
| यादृच्छिक चाल: | ≤0.01 °//HR | कंपन: | 20 ~ 2000Hz, 6.06g |
| एमटीबीएफ: | ＞ 20000 घंटे |

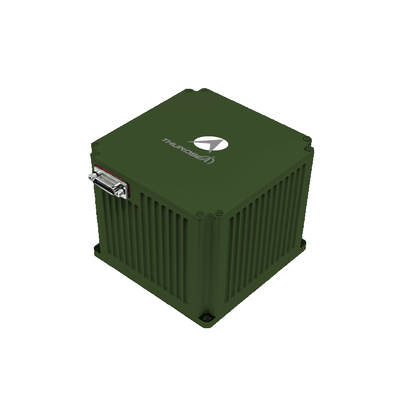

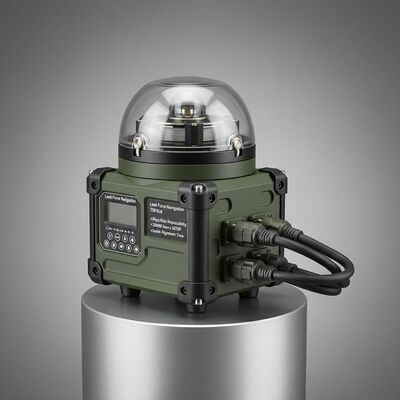

लैंड फोर्स नेविगेशन TDF61A वाहन-माउंटेड ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन उपकरण
1 परिचय
थeवाहन पर लगाए गए ऑप्टिकल जिरो पोजिशनिंग और ओरिएंटेशन डिवाइस में लेजर या फाइबर ऑप्टिक जिरो और क्वार्ट्ज एक्सेलेरोमीटर कोर सेंसर के रूप में उपयोग किए जाते हैं।यह एक स्ट्रैपडाउन जड़ता नेविगेशन सिस्टम वास्तुकला का उपयोग करता है और वास्तविक समय नेविगेशन जानकारी प्रदान करने के लिए उन्नत नेविगेशन सॉफ्टवेयर चलाता हैउत्पाद श्रृंखला में शून्य-गति अद्यतन (ZUPT), जड़ता/उपग्रह आधारित एकीकृत नेविगेशन और जड़ता/ओडोमीटर एकीकृत नेविगेशन सहित कई ऑपरेटिंग मोड हैं।यह उपयोगकर्ताओं को वाहन के लिए पूर्ण नेविगेशन मापदंड प्रदान करता है, विभिन्न वाहन-माउंटेड प्लेटफार्मों की जरूरतों को पूरा करता है।
2आवेदन क्षेत्र
भूगर्भ सर्वेक्षण वाहनों, टैंकों, स्व-चालित तोपखाने, पैदल सेना के लड़ाकू वाहनों, मानव रहित वाहनों, उच्च गति ट्रेनों, कृषि मशीनरी वाहनों, आदि के लिए उपयुक्त।
3प्रदर्शन विशेषताएं
स्थिर या गतिशील (गति में) स्थितियों में संरेखण और आरंभ करने में सक्षम।
इसमें स्वायत्त नेविगेशन, शून्य-गति अद्यतन (ZUPT) और किलोमीटर मीटर और/या उपग्रह आधारित प्रणालियों के साथ एकीकृत नेविगेशन है।
उच्च अक्षांश (± 65°), अत्यधिक ठंडे और उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए उपयुक्त।
उच्च विश्वसनीयता।
4 मुख्य मापदंड
| मॉडल | TDF61A | |
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤ 50μg |
| माह स्केल कारक सटीकता | ≤ 50 पीपीएम | |
| जिरो | पूर्वाग्रह दोहराव | ≤0.03°/घंटा,1σ |
| स्केल कारक सटीकता | ≤ 50 पीपीएम | |
| यादृच्छिक चलना | ≤0.01°/√hr | |
| विशेषताएं | कोणीय दर | ≥±400°/सेक |
| कोणीय त्वरण | 100000°/सेक2 | |
| त्वरण | >40 ग्राम | |
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | |
| संरेखण का समय | ≤5 मिनट | |
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | |
| स्थिति सटीकता | उत्तर का पता लगाने/निर्देशित करने की सटीकता | -- |
| जड़ता नेविगेशन/ओडोमीटर संयोजन | ≤ 1%D | |
| उत्तर का पता लगाने/निर्देशित करने की सटीकता | ≤5.0mil | |
| असर रखने की सटीकता/2h | ≤6.0mil | |
| संयुक्त नेविगेशन स्थिति सटीकता | ≤3.0mil | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | ≤3.0mil |
| पिच और रोल सटीकता | ≤1.0mil | |
| विशेषताएं | बिजली की खपत | <15W |
| आयाम | 110×110×100 | |
| वजन | <1.7kg | |
| तापमान | -40°C~60°C | |
| झटका | 15g, आधा-सिनस तरंग 11ms | |
| इनपुट वोल्ट | DC24V ((±25%) | |
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | |
| कंपन | 20~2000 हर्ट्ज,6.06g | |
| एमटीबीएफ | >20000 घंटे | |
