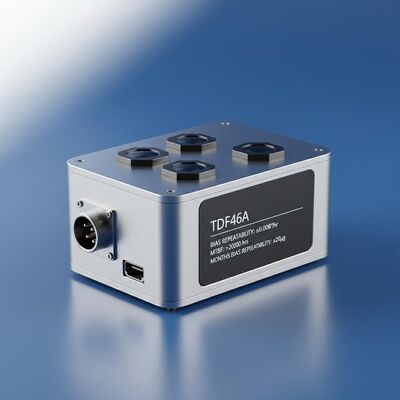

गुणवत्ता विमानन नेविगेशन TDF46A ≤0.008°/घंटे के पक्षपाती पुनरावृत्ति के साथ एयरबोर्डेड ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम, >20000 घंटे MTBF और ≤20μg महीने के पक्षपाती पुनरावृत्ति फैक्टरी

विमानन नेविगेशन TDF46A ≤0.008°/घंटे के पक्षपाती पुनरावृत्ति के साथ एयरबोर्डेड ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम, >20000 घंटे MTBF और ≤20μg महीने के पक्षपाती पुनरावृत्ति

Name: विमानन नेविगेशन TDF46A ≤0.008°/घंटे के पक्षपाती पुनरावृत्ति के साथ एयरबोर्डेड ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम, >20000 घंटे MTBF और ≤20μg महीने के पक्षपाती पुनरावृत्ति
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF46A

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

उत्पाद सारांश

TDF46A एयरबोर्न ऑप्टिकल जाइरो इनर्शियल नेविगेशन सिस्टम मल्टी-सेंसर फ्यूजन (GNSS, आकाशीय, दृश्य) के साथ ≤0.8nm/h स्थिति सटीकता प्रदान करता है। 20,000+ घंटे एमटीबीएफ, -40 ℃ ~ 60 ℃ ऑपरेशन की सुविधा है, और यूएवी और विशेष विमानों के लिए ग्राउंड/इन-फ़्लाइट संरेखण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

,

इंजेक्शन प्रणाली

महीनों पूर्वाग्रह पुनरावृत्ति:

≤20μg

महीनों का कारक सटीकता:

≤20पीपीएम

पूर्वाग्रह पुनरावृत्ति:

≤0.008 °/घंटा

स्केल फैक्टर सटीकता:

≤20पीपीएम

यादृच्छिक चाल:

≤0.003°/√घंटा

कंपन:

20~2000Hz,6.06g

एमटीबीएफ:

>20000 घंटे

उत्पाद वर्णन

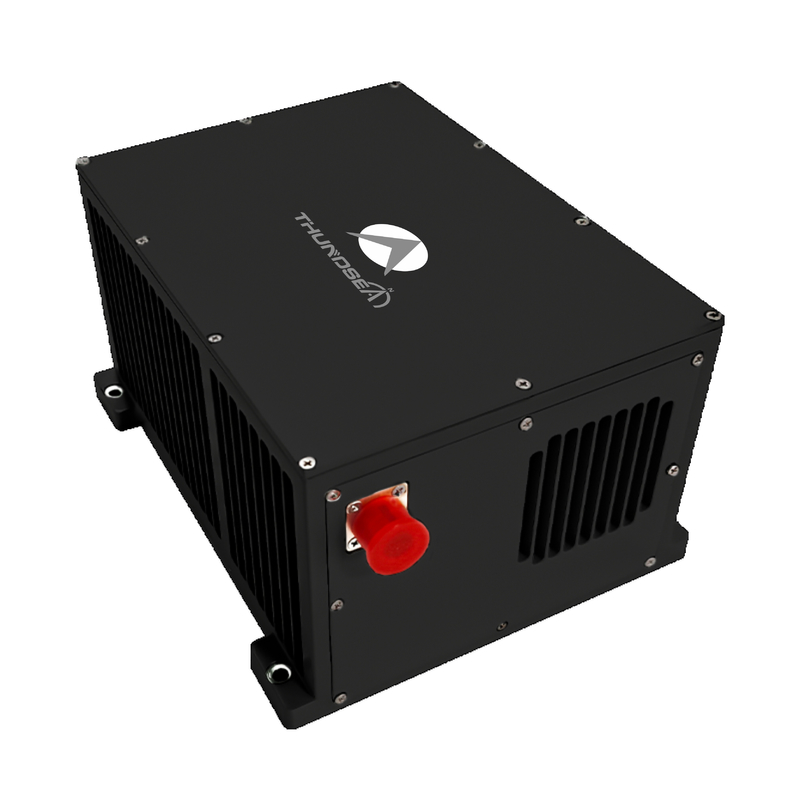

विमानन नेविगेशन TDF46A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

टीडीएफ46ए एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम में फाइबर ऑप्टिक जिरोस्कोप (एफओजी) और उच्च परिशुद्धता वाले क्वार्ट्ज त्वरणमापकों को कोर सेंसिंग तत्वों के रूप में नियोजित किया गया है।स्ट्रैपडाउन या मॉड्यूलेटेड सिस्टम आर्किटेक्चर के तहत काम करना, यह 200 हर्ट्ज से अधिक ताज़ा दरों पर वास्तविक समय में जड़ता पैरामीटर गणना प्राप्त करने के लिए एम्बेडेड कंप्यूटिंग इकाइयों के माध्यम से संसाधित उन्नत नेविगेशन एल्गोरिदम का उपयोग करता है।

मल्टी-सेंसर फ्यूजन क्षमताएं

यह प्रणाली उपग्रह नेविगेशन (जीएनएसएस), आकाशीय पोजिशनिंग, बैरोमेट्रिक अल्टिमेट्री, रेडियो नेविगेशन और दृश्य ओडोमेट्री इनपुट को अनुकूलनशील कालमैन फ़िल्टरिंग तकनीकों के माध्यम से निर्बाध रूप से एकीकृत करती है।परिचालन मोड को शुद्ध जड़ता नेविगेशन और संकर वृद्धि राज्यों के बीच गतिशील रूप से कॉन्फ़िगर किया जा सकता है.

अनुप्रयोग क्षेत्र

फिक्स्ड-विंग यूएवी
रोटरी-विंग यूएवी
विशेष हवाई वाहन

प्रदर्शन विशेषताएं

जमीन आधारित कंपन प्लेटफार्मों पर संरेखित करने में सक्षम और उड़ान के दौरान संरेखित करने में सक्षम
स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विच करने का समर्थन करता है
मल्टी-सेंसर फ्यूजन जिसमें उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा शामिल हैं
सिस्टम दोष का पता लगाने और अलार्म कार्यों से सुसज्जित

तकनीकी विनिर्देश

पैरामीटर प्रकार	विनिर्देश	मूल्य
त्वरकमापक	महीने पूर्वाग्रह दोहराव	≤20μg
त्वरकमापक	माह स्केल कारक सटीकता	≤20 पीपीएम
जिरो	पूर्वाग्रह दोहराव	≤0.008°/घंटा
	स्केल कारक सटीकता	≤20 पीपीएम
	यादृच्छिक चलना	≤0.003°/√hr
विशेषताएं	स्थिति सटीकता (शुद्ध जड़ता)	≤0.8nm/1h
	स्थिति सटीकता (इनेर्शियल नेविगेशन उपग्रह संयोजन)	उपग्रह सटीकता से बेहतर
	वेग सटीकता (शुद्ध जड़ता)	≤1.0m/s
	गति की सटीकता (इनेर्शियल नेविगेशन उपग्रह संयोजन)	≤0.2m/s
प्रदर्शन	कोणीय दर	≥±400°/सेक
	कोणीय त्वरण	100000°/सेक2
	त्वरण	>25 ग्राम
	एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
	संरेखण का समय	≤8 मिनट
	इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
एएचआरएस अनुप्रयोग	दिशा सटीकता (शुद्ध जड़ता)	≤0.1°सेक (L)
	दिशा सटीकता (उपग्रह नेविगेशन संयोजन)	≤0.05°सेक (L)
	पिच एंड रोल सटीकता (शुद्ध जड़ता)	≤0.03°
	पिच एंड रोल सटीकता (उपग्रह नेविगेशन संयोजन)	≤0.015°
विशेषताएं	बिजली की खपत	<20W
	आयाम	195160108
	वजन	<3.9kg
	तापमान	-40°C~60°C
	झटका	15g, अर्ध-साइनस तरंग 11ms
	इनपुट वोल्ट	DC24V ((±25%)
	शीतलन	माउंटिंग प्लेट के लिए प्रवाह
	कंपन	20~2000 हर्ट्ज, 6.06 ग्राम
	एमटीबीएफ	>20000 घंटे
