उत्पाद विवरण:
|
| महीनों पूर्वाग्रह पुनरावृत्ति: | ≤20μg | महीनों का कारक सटीकता: | ≤20 पीपीएम |
|---|---|---|---|
| पूर्वाग्रह दोहराव: | ≤0.008 °/घंटा | स्केल फैक्टर सटीकता: | ≤20 पीपीएम |
| यादृच्छिक चाल: | ≤0.003 °//HR | कंपन: | 20 ~ 2000Hz, 6.06g |
| एमटीबीएफ: | > 15000 घंटे | ||
| प्रमुखता देना: | एयरबोर्न ऑप्टिकल गायरो इनर्शियल नेविगेशन,इनर्शियल नेविगेशन सिस्टम उच्च सटीकता |
||

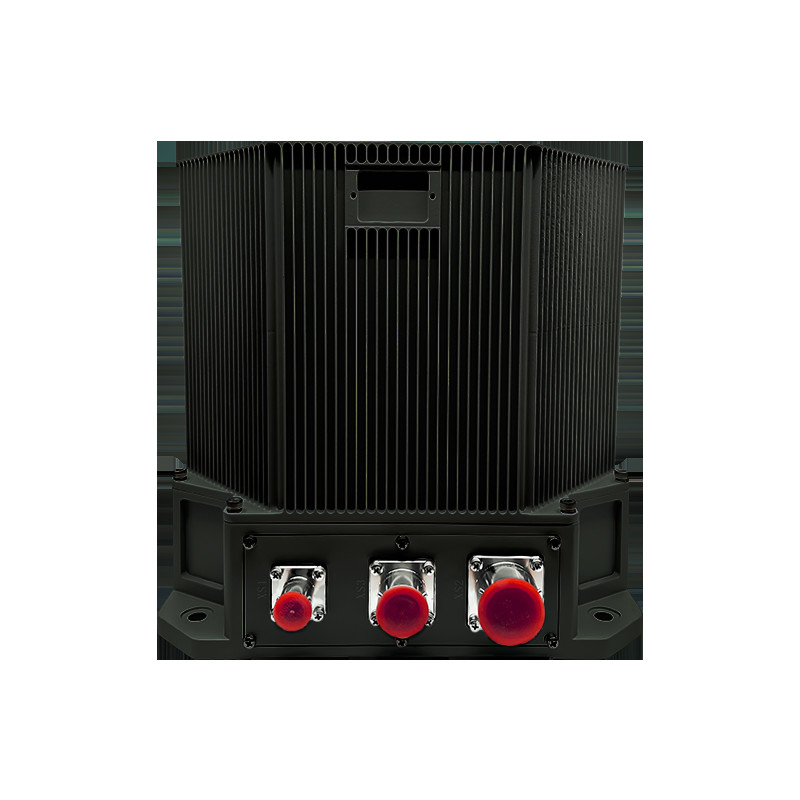

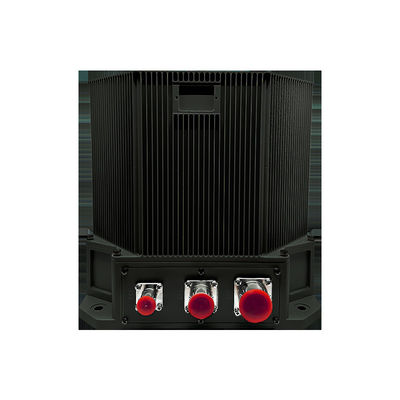

विमानन नेविगेशन TDL45C एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन
1 परिचय
थeएयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम (INS) अपने मुख्य सेंसर के रूप में ऑप्टिकल जिरो और क्वार्ट्ज एक्सेलेरोमीटर का उपयोग करता है,या तो एक strapdown या dithered (मॉड्यूलेटेड) जड़ता नेविगेशन प्रणाली वास्तुकला का उपयोगयह उन्नत नेविगेशन सॉफ़्टवेयर को उच्च गति पर आंतरिक रूप से चलाता है ताकि वास्तविक समय में नेविगेशन जानकारी प्रदान की जा सके। इस श्रृंखला के उत्पाद उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो,और दृश्य नेविगेशन जानकारीउपयोगकर्ता आवश्यकताओं के आधार पर, यह विशुद्ध रूप से जड़ता और मल्टी-सेंसर संलयन सहित कई ऑपरेटिंग मोड का समर्थन करता है, जो उपयोगकर्ताओं को अपने प्लेटफार्मों के लिए पूर्ण नेविगेशन मापदंड प्रदान करता है।
2अनुप्रयोग क्षेत्र
फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।
3प्रदर्शनसीविशेषताएं
कंपन हस्तक्षेप और इन-फ्लाइट नेविगेशन सिस्टम के साथ दोनों स्थिर ग्राउंड प्लेटफार्मों के लिए संरेखण क्षमताओं को सक्षम करता है।
मिशन-विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य संरेखण मोड स्विचिंग (स्व-संरेखण, चलती-आधार संरेखण, स्थानांतरण संरेखण) की सुविधा है।
उन्नत सेंसर फ्यूजन तकनीक के माध्यम से बहु-स्रोत नेविगेशन डेटा को एकीकृत करता है, जिसमें उपग्रह, आकाशीय, बारोमेट्रिक, रेडियो एड्स और दृश्य ओडोमेट्री इनपुट शामिल हैं।
इसमें वास्तविक समय में दोष निदान और चेतावनी तंत्र के साथ अंतर्निहित स्वास्थ्य निगरानी शामिल है।
4 मुख्य मापदंड
| प्रकार | TDL45C | ||
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤20μg | |
| माह स्केल कारक सटीकता | ≤20 पीपीएम | ||
| जिरो | पूर्वाग्रह दोहराव | ≤0.008°/घंटा | |
| स्केल कारक सटीकता | ≤20 पीपीएम | ||
| यादृच्छिक चलना | ≤0.003°/√hr | ||
| विशेषताएं | स्थिति की सटीकता | शुद्ध जड़ता | ≤1nm/12h |
| जड़ता नेविगेशन उपग्रह संयोजन | उपग्रह सटीकता से बेहतर | ||
| वेग सटीकता | शुद्ध जड़ता | ≤1.0m/s | |
| जड़ता नेविगेशन उपग्रह संयोजन | ≤0.2m/s | ||
| कोणीय दर | ≥±400°/सेक | ||
| कोणीय त्वरण | 100000°/सेक2 | ||
| त्वरण | >25 ग्राम | ||
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | ||
| संरेखण का समय | ≤15 मिनट | ||
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | ||
| संरेखण का समय | समय | <15 मिनट | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | शुद्ध जड़ता | ≤0.1°सेक (L) |
| उपग्रह नेविगेशन संयोजन | ≤0.05°सेक (L) | ||
| पिच और रोल सटीकता | शुद्ध जड़ता | ≤0.05° | |
| उपग्रह नेविगेशन संयोजन | ≤0.02° | ||
| बिजली की खपत | <40W | ||
| विशेषताएं | आयाम | 232×186×160 | |
| वजन | <8.2 किलोग्राम | ||
| तापमान | -40°C~60°C | ||
| झटका | 15g, आधा-सिनस तरंग 11ms | ||
| इनपुट वोल्ट | DC24V ((±25%) | ||
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | ||
| कंपन | 20~2000 हर्ट्ज,6.06g | ||
| एमटीबीएफ | >15000 घंटे | ||
